水泥生产线设备安装方案

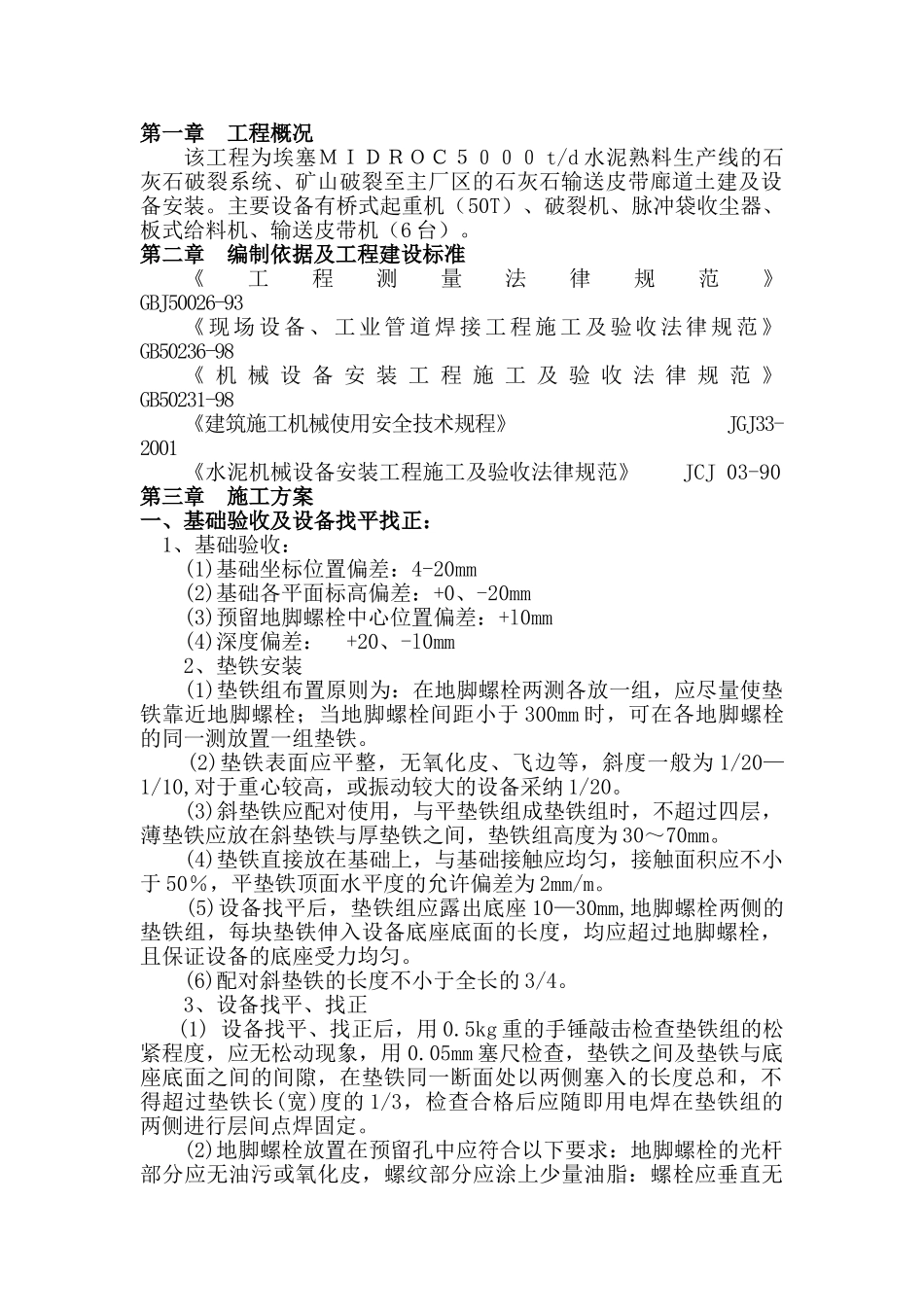

第一章 工程概况该工程为埃塞ＭＩＤＲＯＣ５０００ t/d 水泥熟料生产线的石灰石破裂系统、矿山破裂至主厂区的石灰石输送皮带廊道土建及设备安装。主要设备有桥式起重机（50T）、破裂机、脉冲袋收尘器、板式给料机、输送皮带机（6 台）。第二章 编制依据及工程建设标准《工程测量法律规范》 GBJ50026-93《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 》 GB50236-98《 机 械 设 备 安 装 工 程 施 工 及 验 收 法 律 规 范 》 GB50231-98《建筑施工机械使用安全技术规程》 JGJ33-2001《水泥机械设备安装工程施工及验收法律规范》 JCJ 03-90第三章 施工方案一、基础验收及设备找平找正： 1、基础验收： (1)基础坐标位置偏差：4-20mm (2)基础各平面标高偏差：+0、-20mm (3)预留地脚螺栓中心位置偏差：+l0mm (4)深度偏差： +20、-l0mm 2、垫铁安装 (1)垫铁组布置原则为：在地脚螺栓两测各放一组，应尽量使垫铁靠近地脚螺栓；当地脚螺栓间距小于 300mm 时，可在各地脚螺栓的同一测放置一组垫铁。 (2)垫铁表面应平整，无氧化皮、飞边等，斜度一般为 1/20—1/10,对于重心较高，或振动较大的设备采纳 1/20。 (3)斜垫铁应配对使用，与平垫铁组成垫铁组时，不超过四层，薄垫铁应放在斜垫铁与厚垫铁之间，垫铁组高度为 30～70mm。 (4)垫铁直接放在基础上，与基础接触应均匀，接触面积应不小于 50％，平垫铁顶面水平度的允许偏差为 2mm/m。 (5)设备找平后，垫铁组应露出底座 10—30mm,地脚螺栓两侧的垫铁组，每块垫铁伸入设备底座底面的长度，均应超过地脚螺栓，且保证设备的底座受力均匀。 (6)配对斜垫铁的长度不小于全长的 3/4。 3、设备找平、找正(1) 设备找平、找正后，用 0.5kg 重的手锤敲击检查垫铁组的松紧程度，应无松动现象，用 0.05mm 塞尺检查，垫铁之间及垫铁与底座底面之间的间隙，在垫铁同一断面处以两侧塞入的长度总和，不得超过垫铁长(宽)度的 1/3，检查合格后应随即用电焊在垫铁组的两侧进行层间点焊固定。 (2)地脚螺栓放置在预留孔中应符合以下要求：地脚螺栓的光杆部分应无油污或氧化皮，螺纹部分应涂上少量油脂：螺栓应垂直无歪斜；地脚螺栓不应碰孔底，螺栓上的任一部分离孔壁的距离不小于 15mm；拧紧螺母后，螺栓必须露出螺母 1.5-3 个螺距；螺母与垫圈、垫圈与底座间的接触均应良好。 二、起重机安装2.1 设备验收①...
