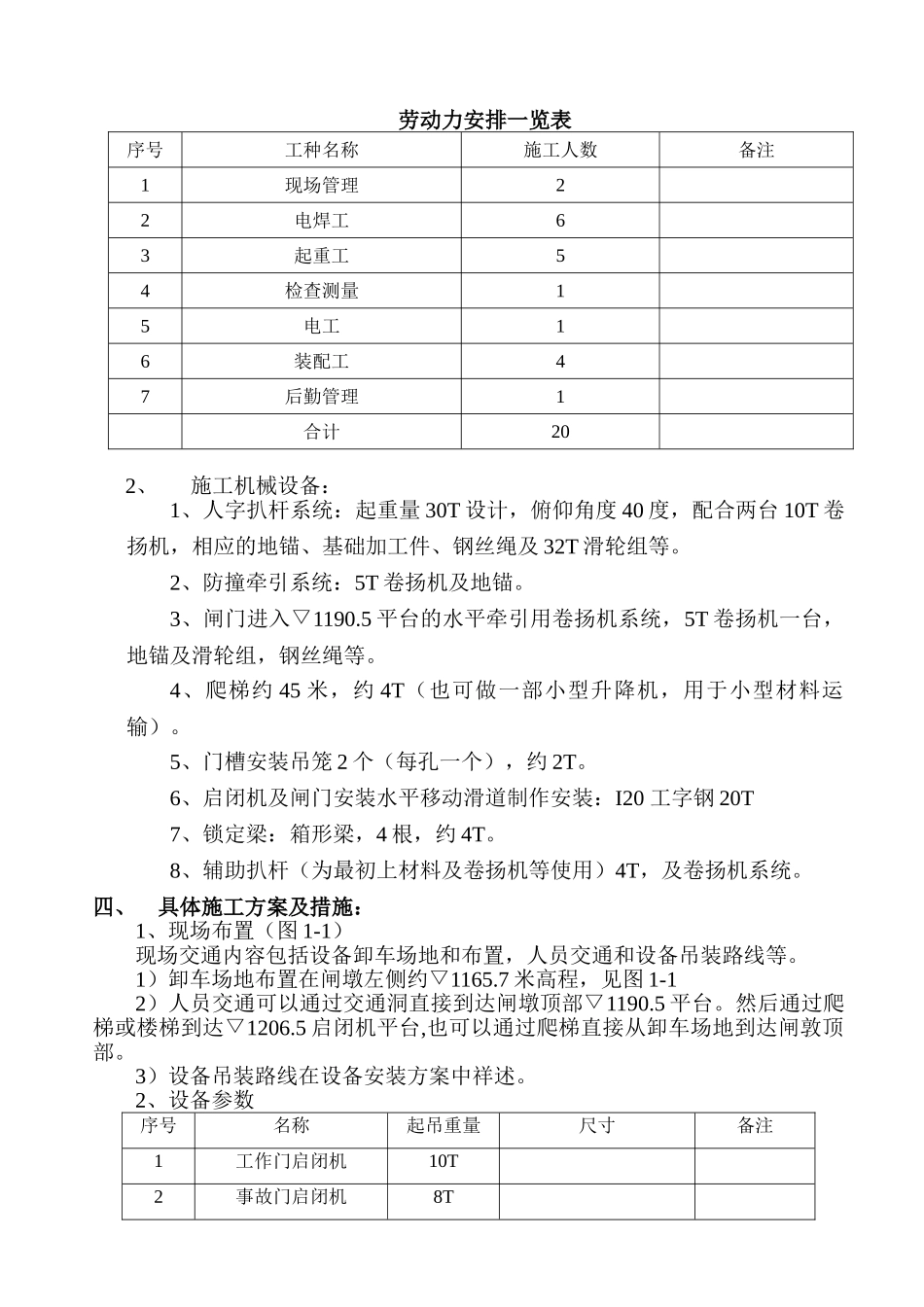

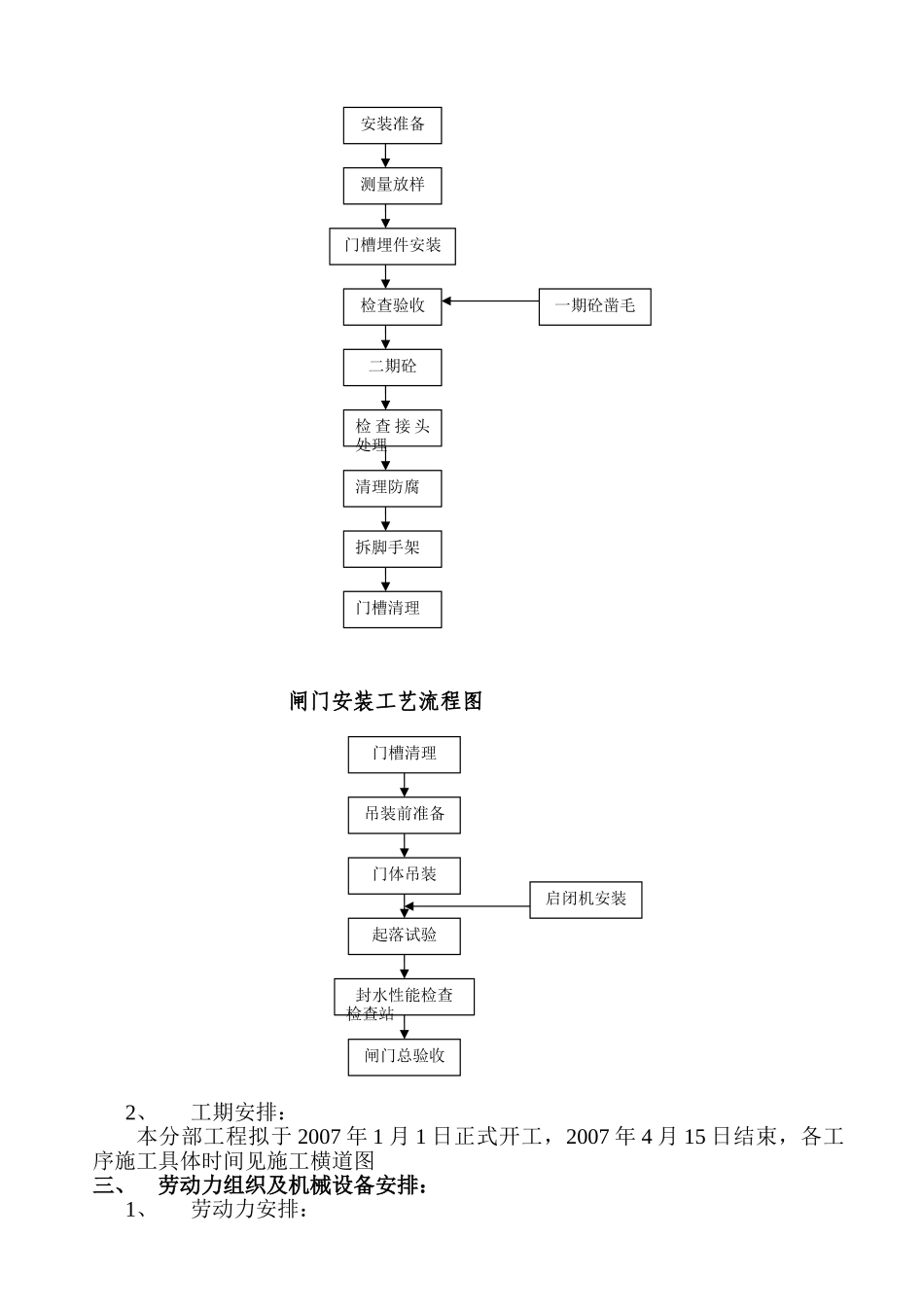

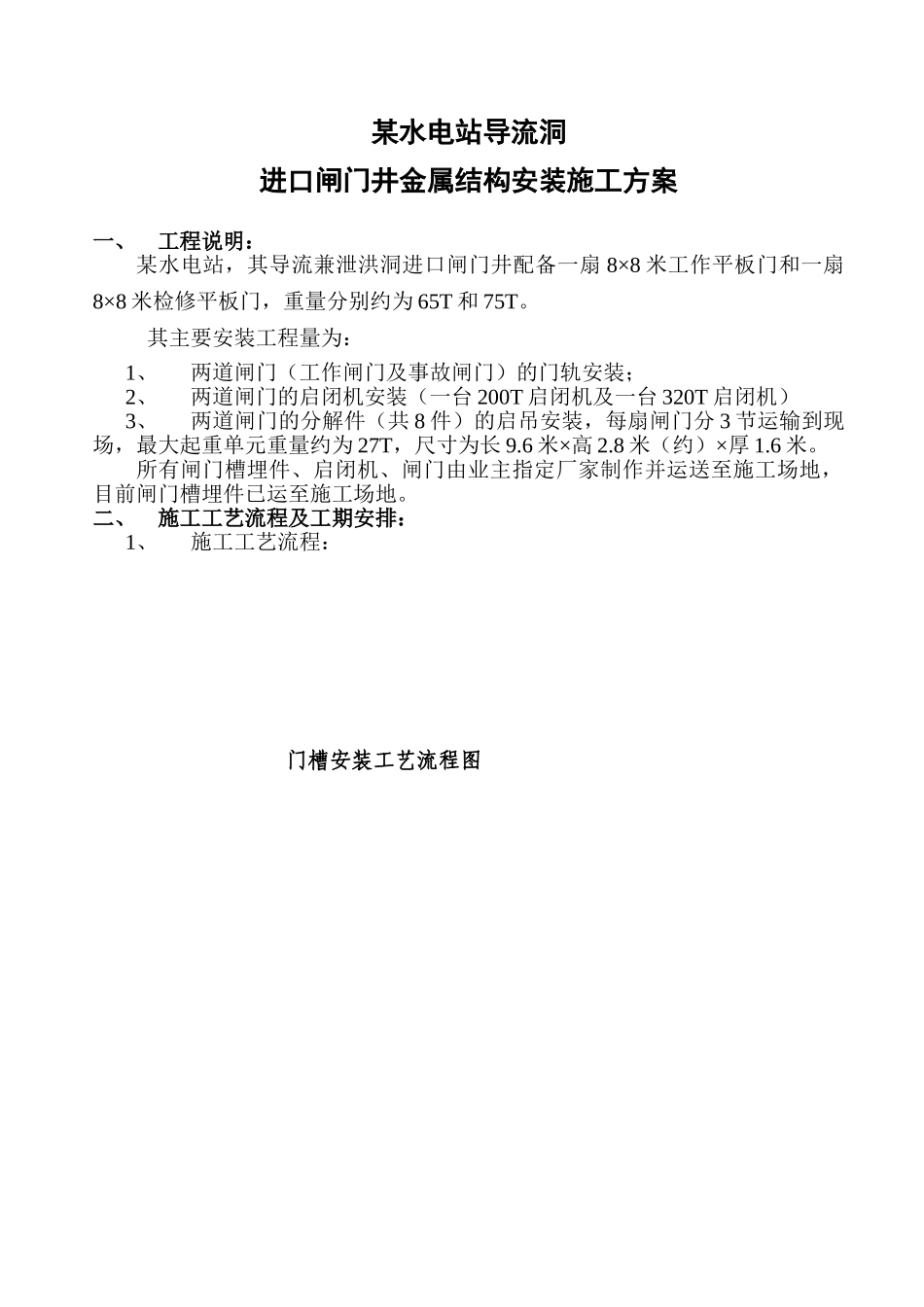

某水电站导流洞进口闸门井金属结构安装施工方案一、工程说明：某水电站，其导流兼泄洪洞进口闸门井配备一扇 8×8 米工作平板门和一扇8×8 米检修平板门，重量分别约为 65T 和 75T。其主要安装工程量为：1、两道闸门（工作闸门及事故闸门）的门轨安装；2、两道闸门的启闭机安装（一台 200T 启闭机及一台 320T 启闭机）3、两道闸门的分解件（共 8 件）的启吊安装，每扇闸门分 3 节运输到现场，最大起重单元重量约为 27T，尺寸为长 9.6 米×高 2.8 米（约）×厚 1.6 米。所有闸门槽埋件、启闭机、闸门由业主指定厂家制作并运送至施工场地，目前闸门槽埋件已运至施工场地。二、施工工艺流程及工期安排：1、施工工艺流程：门槽安装工艺流程图闸门安装工艺流程图2、工期安排：本分部工程拟于 2007 年 1 月 1 日正式开工，2007 年 4 月 15 日结束，各工序施工具体时间见施工横道图三、劳动力组织及机械设备安排：1、劳动力安排：安装准备测量放样门槽埋件安装检查验收二期砼检 查 接 头处理清理防腐拆脚手架门槽清理一期砼凿毛门槽清理吊装前准备门体吊装起落试验封水性能检查检查站闸门总验收启闭机安装劳动力安排一览表序号工种名称施工人数备注1现场管理22电焊工63起重工54检查测量15电工16装配工47后勤管理1合计202、施工机械设备：1、人字扒杆系统：起重量 30T 设计，俯仰角度 40 度，配合两台 10T 卷扬机，相应的地锚、基础加工件、钢丝绳及 32T 滑轮组等。2、防撞牵引系统：5T 卷扬机及地锚。3、闸门进入▽1190.5 平台的水平牵引用卷扬机系统，5T 卷扬机一台，地锚及滑轮组，钢丝绳等。4、爬梯约 45 米，约 4T（也可做一部小型升降机，用于小型材料运输）。5、门槽安装吊笼 2 个（每孔一个），约 2T。6、启闭机及闸门安装水平移动滑道制作安装：I20 工字钢 20T7、锁定梁：箱形梁，4 根，约 4T。8、辅助扒杆（为最初上材料及卷扬机等使用）4T，及卷扬机系统。四、具体施工方案及措施：1、现场布置（图 1-1）现场交通内容包括设备卸车场地和布置，人员交通和设备吊装路线等。1）卸车场地布置在闸墩左侧约▽1165.7 米高程，见图 1-12）人员交通可以通过交通洞直接到达闸墩顶部▽1190.5 平台。然后通过爬梯或楼梯到达▽1206.5 启闭机平台,也可以通过爬梯直接从卸车场地到达闸敦顶部。3）设备吊装路线在设备安装方案中祥述。2、设备参数序号名称起吊重量尺寸备注1工作门启闭机10T2事故门...
