汽机上部结构施工方案修改

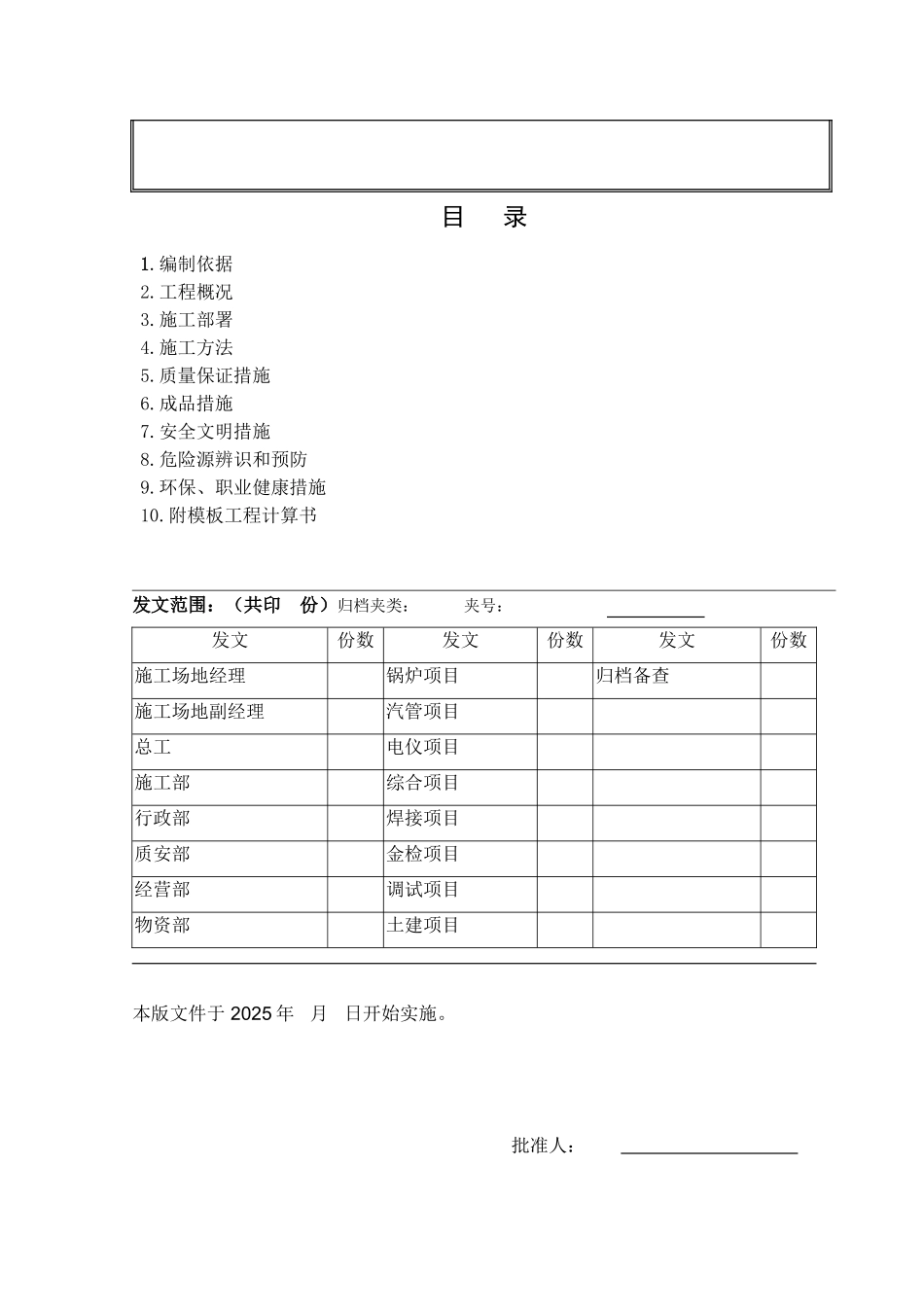

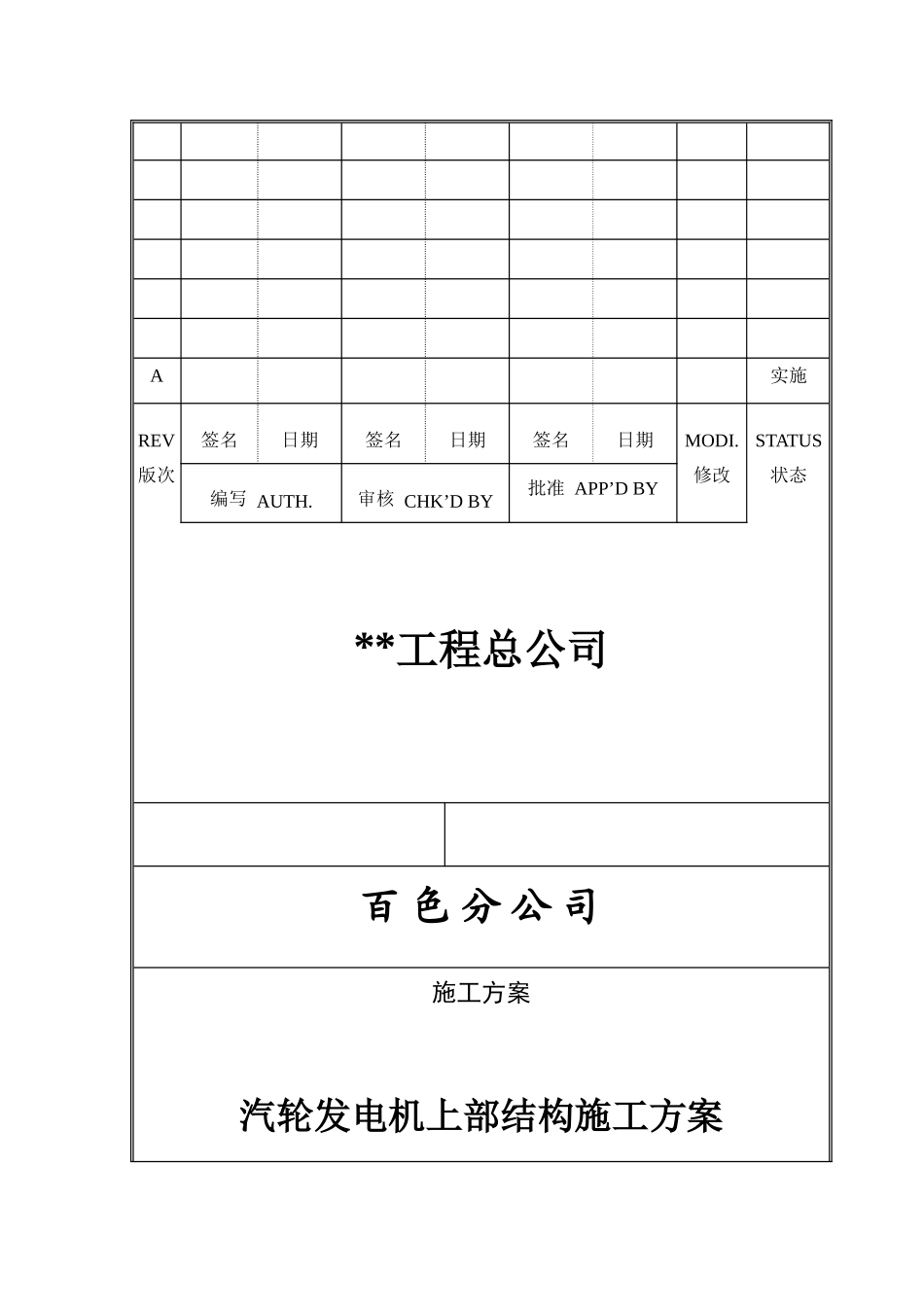

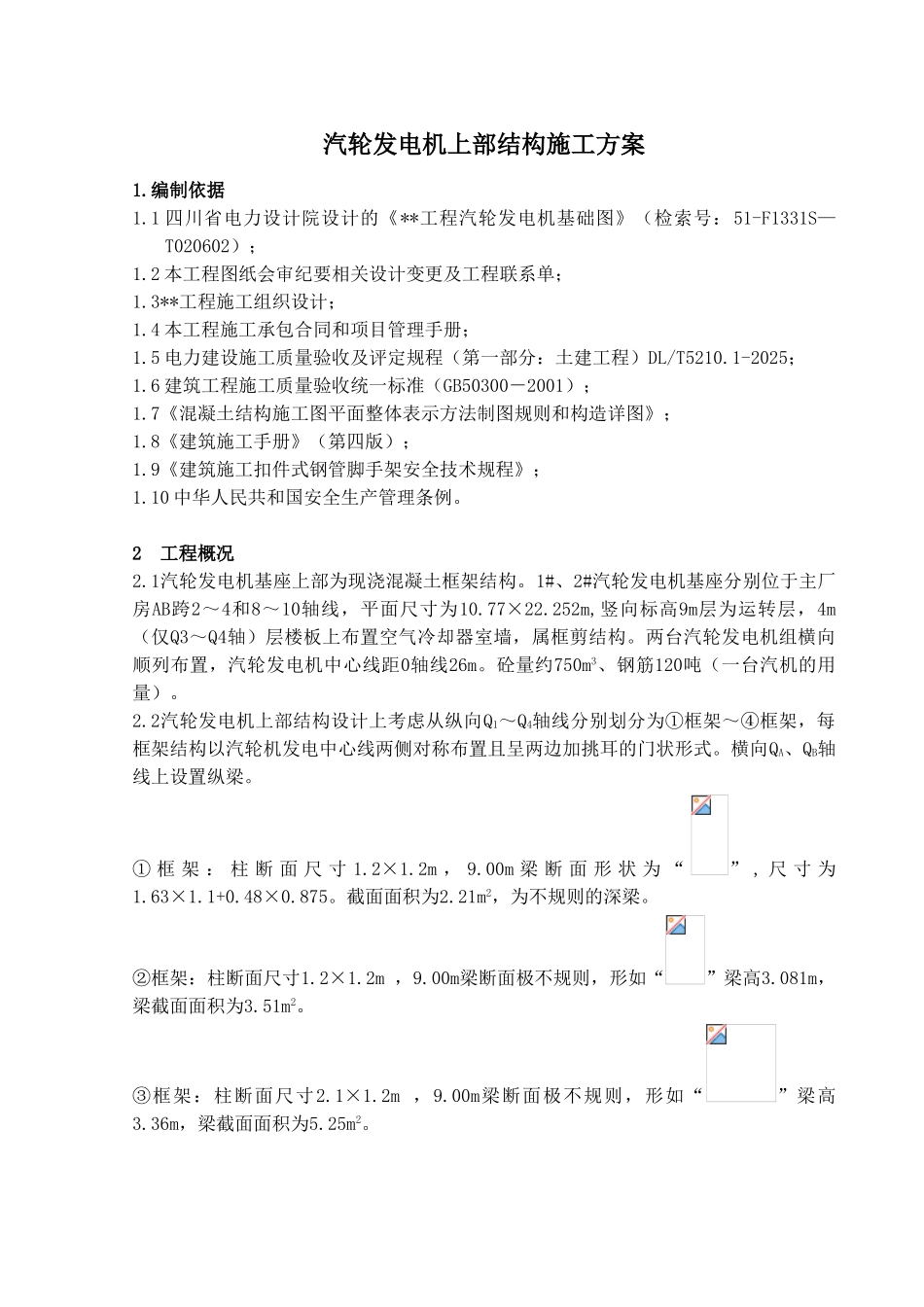

A 实施REV版次签名日期签名日期签名日期MODI.修改STATUS状态编写 AUTH.审核 CHK’D BY批准 APP’D BY**工程总公司百 色 分 公 司施工方案汽轮发电机上部结构施工方案目 录1.编制依据2.工程概况 3.施工部署4.施工方法 5.质量保证措施6.成品措施7.安全文明措施8.危险源辨识和预防9.环保、职业健康措施10.附模板工程计算书 发文范围：（共印 份）归档夹类： 夹号：发文份数发文份数发文份数施工场地经理锅炉项目归档备查施工场地副经理汽管项目总工电仪项目施工部综合项目行政部焊接项目质安部金检项目经营部调试项目物资部土建项目本版文件于 2025 年 月 日开始实施。 批准人：汽轮发电机上部结构施工方案1.编制依据1.1 四川省电力设计院设计的《**工程汽轮发电机基础图》（检索号：51-F1331S—T020602）；1.2 本工程图纸会审纪要相关设计变更及工程联系单；1.3**工程施工组织设计；1.4 本工程施工承包合同和项目管理手册；1.5 电力建设施工质量验收及评定规程（第一部分：土建工程）DL/T5210.1-2025；1.6 建筑工程施工质量验收统一标准（GB50300－2001）；1.7《混凝土结构施工图平面整体表示方法制图规则和构造详图》；1.8《建筑施工手册》（第四版）；1.9《建筑施工扣件式钢管脚手架安全技术规程》；1.10 中华人民共和国安全生产管理条例。2 工程概况2.1汽轮发电机基座上部为现浇混凝土框架结构。1#、2#汽轮发电机基座分别位于主厂房AB跨2～4和8～10轴线，平面尺寸为10.77×22.252m,竖向标高9m层为运转层，4m（仅Q3～Q4轴）层楼板上布置空气冷却器室墙，属框剪结构。两台汽轮发电机组横向顺列布置，汽轮发电机中心线距0轴线26m。砼量约750m3、钢筋120吨（一台汽机的用量）。2.2汽轮发电机上部结构设计上考虑从纵向Q1～Q4轴线分别划分为①框架～④框架，每框架结构以汽轮机发电中心线两侧对称布置且呈两边加挑耳的门状形式。横向QA、QB轴线上设置纵梁。① 框 架 ： 柱 断 面 尺 寸 1.2×1.2m ， 9.00m 梁 断 面 形 状 为 “” , 尺 寸 为1.63×1.1+0.48×0.875。截面面积为2.21m2，为不规则的深梁。②框架：柱断面尺寸1.2×1.2m ，9.00m梁断面极不规则，形如“”梁高3.081m，梁截面面积为3.51m2。③框架：柱断面尺寸2.1×1.2m ，9.00m梁断面极不规则，形如“”梁高3.36m，梁截面面积为5.25m2。④框架：柱断面尺寸2.1×1.2m ，9.00m梁断面规则，形如“”，梁。梁断面尺寸为0.877 m×2.58m，面...
