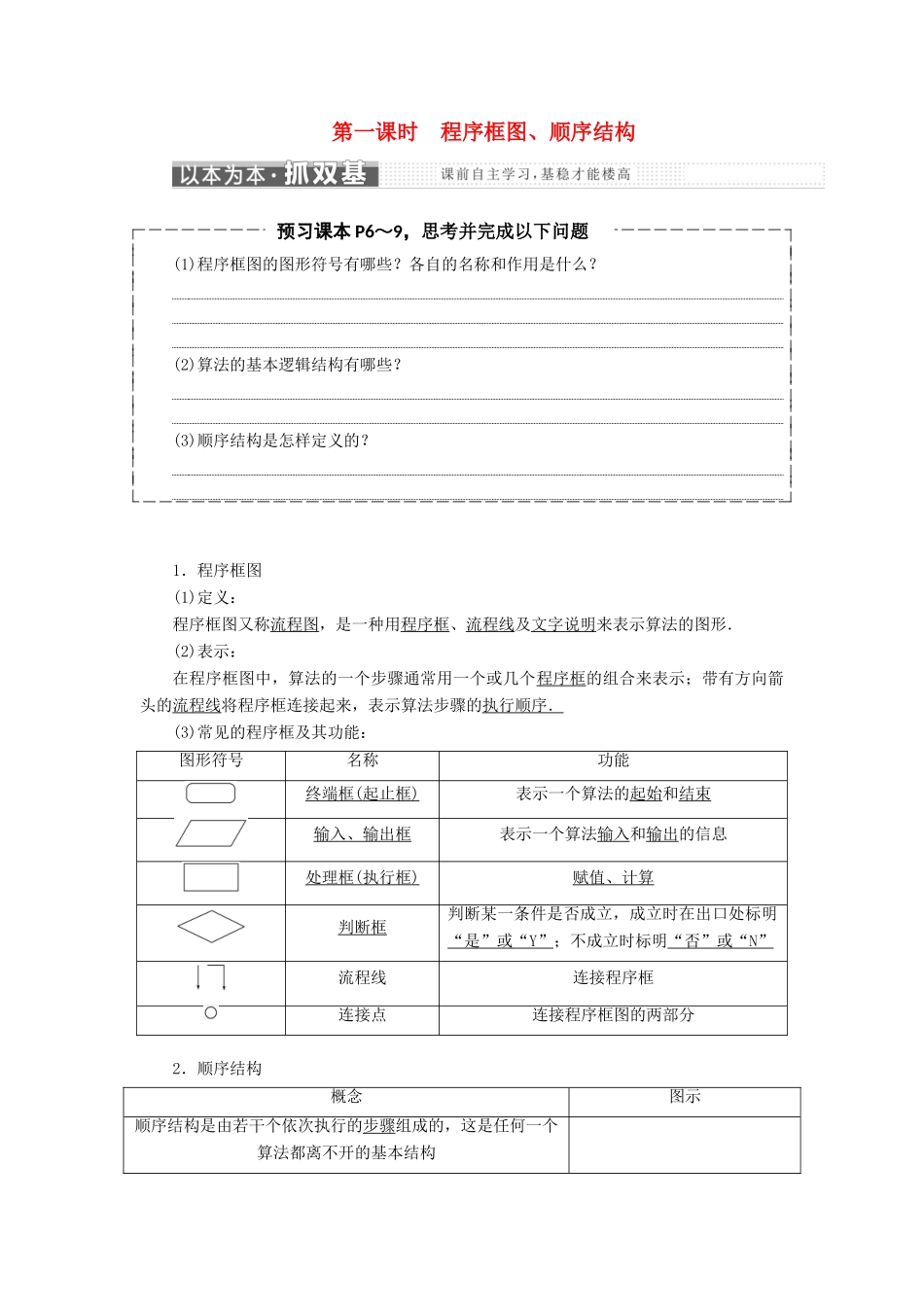

第一课时 程序框图、顺序结构(1)程序框图的图形符号有哪些？各自的名称和作用是什么？ (2)算法的基本逻辑结构有哪些？ (3)顺序结构是怎样定义的？ 1．程序框图(1)定义：程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形．(2)表示：在程序框图中，算法的一个步骤通常用一个或几个程序框的组合来表示；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序．(3)常见的程序框及其功能：图形符号名称功能终端框 ( 起止框 ) 表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框 ( 执行框 ) 赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“ Y” ；不成立时标明“否”或“ N” 流程线连接程序框连接点连接程序框图的两部分2．顺序结构概念图示顺序结构是由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构预习课本 P6～9，思考并完成以下问题1．判断下列命题是否正确．(正确的打“√”，错误的打“×”)(1)任何一个程序框图都必须有起止框( )(2)输入框只能放在输出框之前( )(3)判断框是唯一具有超过一个退出点的图形符号( )解析：(1)正确，任何程序都必须有开始和结束，从而必须有起止框；(2)错误，输入、输出框可以用在算法中任何需要输入、输出的位置；(3)正确，判断框只有一个进入点，但一般有两个退出点，其他程序框只有一个进入点和一个退出点．答案：(1)√ (2)× (3)√2．下列图形中表示处理框的是( )解析：选 B 由处理框的定义知选 B.3．在程序框图中，算法中间要处理数据或计算，可以分别写在不同的( )A．处理框内 B．判断框内C．输入、输出框内 D．起、止框内解析：选 A 处理框表示的意义为赋值、执行计算语句、结果的传送，故选 A，其他选项皆不正确．4．阅读如图所示的程序框图，输入 a1＝3，a2＝4，则输出的结果是( )A．12 B．7C．34 D．43解析：选 A b＝a1·a2＝3×4＝12.故选 A.对程序框的认识和理解[典例] (1)下列说法正确的是( )A．程序框图中的图形符号可以由个人来确定B.也可以用来执行计算语句C．输入框只能紧接在起始框之后D．长方形框是执行框，可用来对变量赋值，也可用来计算(2)任何一个算法都离不开的基本结构是( )A．顺序结构 B．条件分支结构C．输出结构 D．三个都是[解析] (1)程序框是由通用图形符号构成，并且有特殊含义，A 不正确；菱形框是判断框，只能用来判断，所以 B 不正...
