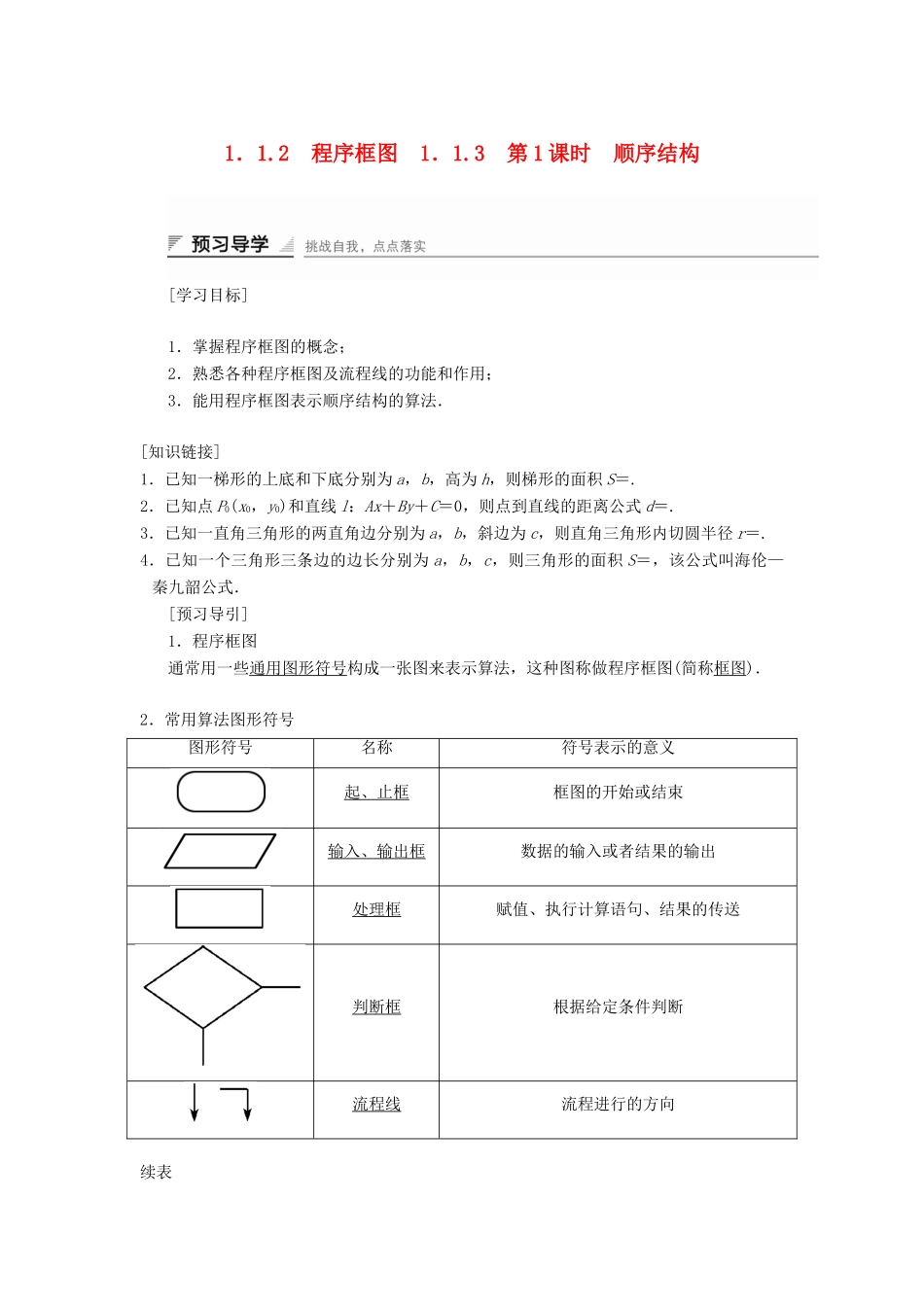

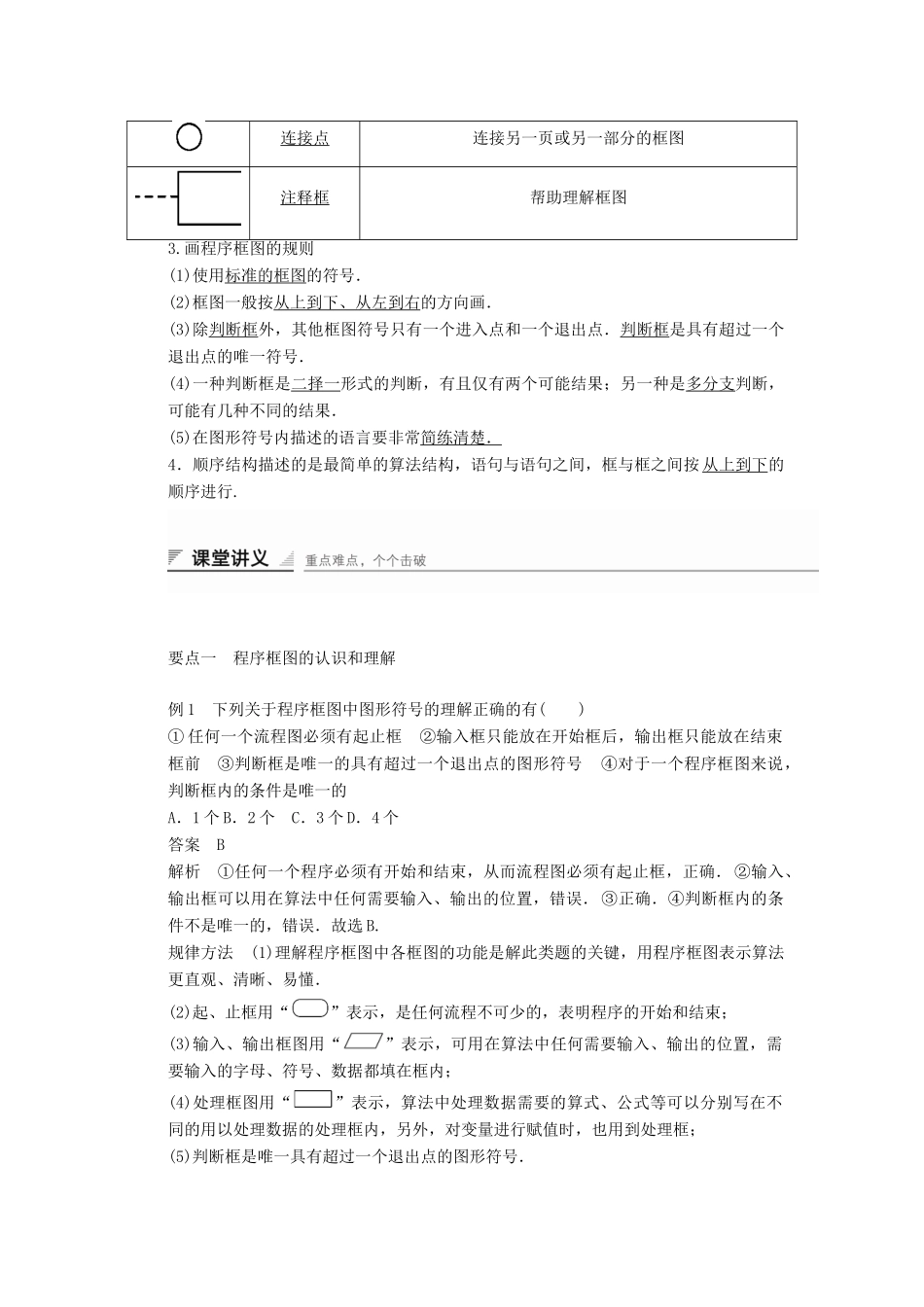

1．1.2 程序框图 1．1.3 第 1 课时 顺序结构[学习目标]1．掌握程序框图的概念；2．熟悉各种程序框图及流程线的功能和作用；3．能用程序框图表示顺序结构的算法．[知识链接]1．已知一梯形的上底和下底分别为 a，b，高为 h，则梯形的面积 S＝.2．已知点 P0(x0，y0)和直线 l：Ax＋By＋C＝0，则点到直线的距离公式 d＝.3．已知一直角三角形的两直角边分别为 a，b，斜边为 c，则直角三角形内切圆半径 r＝.4．已知一个三角形三条边的边长分别为 a，b，c，则三角形的面积 S＝，该公式叫海伦—秦九韶公式．[预习导引]1．程序框图通常用一些通用图形符号构成一张图来表示算法，这种图称做程序框图(简称框图)．2．常用算法图形符号图形符号名称符号表示的意义起、止框框图的开始或结束输入、输出框数据的输入或者结果的输出处理框赋值、执行计算语句、结果的传送判断框根据给定条件判断流程线流程进行的方向续表连接点连接另一页或另一部分的框图注释框帮助理解框图3.画程序框图的规则(1)使用标准的框图的符号．(2)框图一般按从上到下、从左到右的方向画．(3)除判断框外，其他框图符号只有一个进入点和一个退出点．判断框是具有超过一个退出点的唯一符号．(4)一种判断框是二择一形式的判断，有且仅有两个可能结果；另一种是多分支判断，可能有几种不同的结果．(5)在图形符号内描述的语言要非常简练清楚．4．顺序结构描述的是最简单的算法结构，语句与语句之间，框与框之间按 从上到下的顺序进行. 要点一 程序框图的认识和理解例 1 下列关于程序框图中图形符号的理解正确的有( )① 任何一个流程图必须有起止框 ②输入框只能放在开始框后，输出框只能放在结束框前 ③判断框是唯一的具有超过一个退出点的图形符号 ④对于一个程序框图来说，判断框内的条件是唯一的A．1 个 B．2 个 C．3 个 D．4 个答案 B解析 ①任何一个程序必须有开始和结束，从而流程图必须有起止框，正确． ②输入、输出框可以用在算法中任何需要输入、输出的位置，错误． ③正确．④判断框内的条件不是唯一的，错误．故选 B.规律方法 (1)理解程序框图中各框图的功能是解此类题的关键，用程序框图表示算法更直观、清晰、易懂．(2)起、止框用“”表示，是任何流程不可少的，表明程序的开始和结束；(3)输入、输出框图用“”表示，可用在算法中任何需要输入、输出的位置，需要输入的字母、符号、数据都填在框内；(4)处理框图用“”表示，算法中处理数据...
