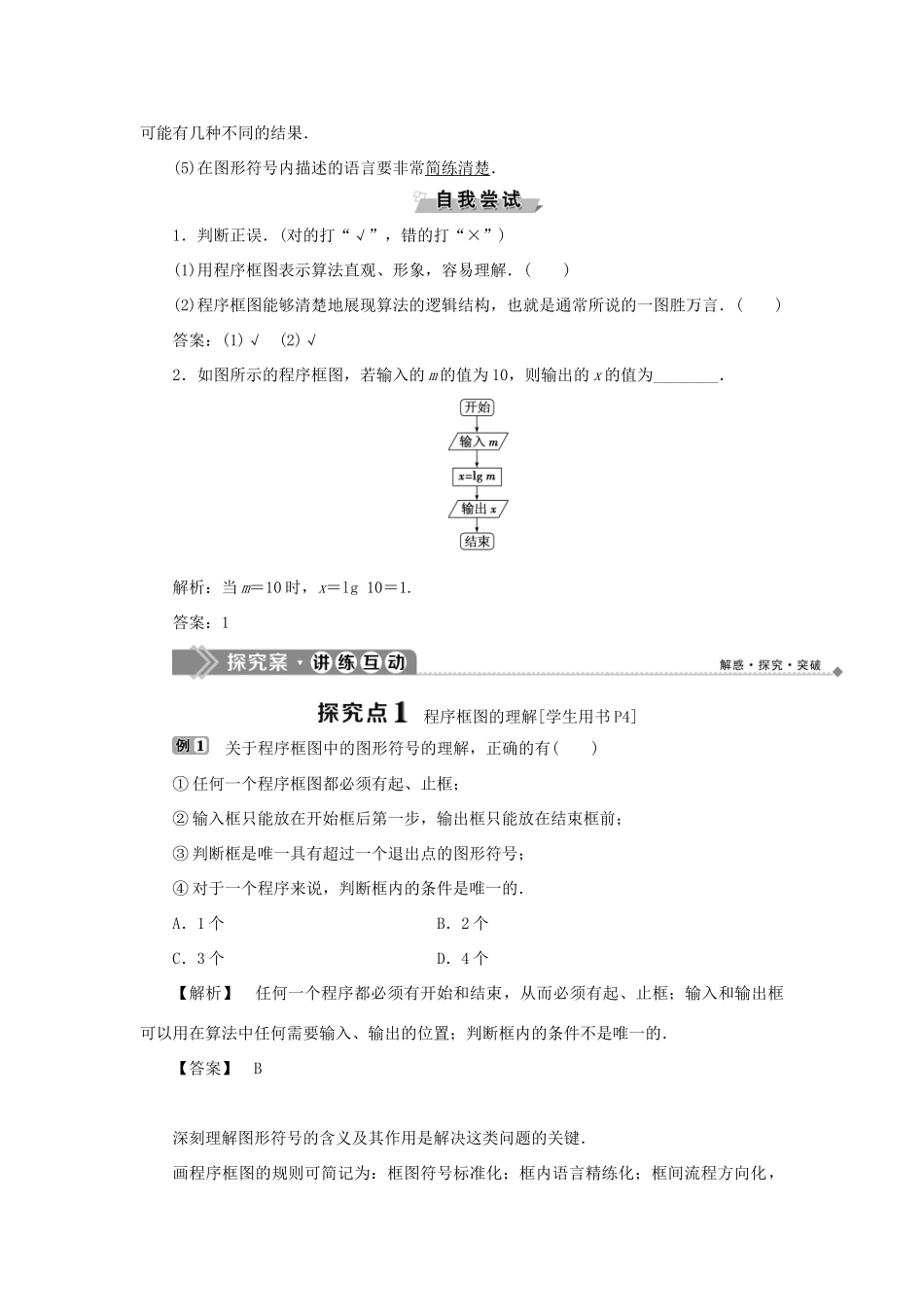

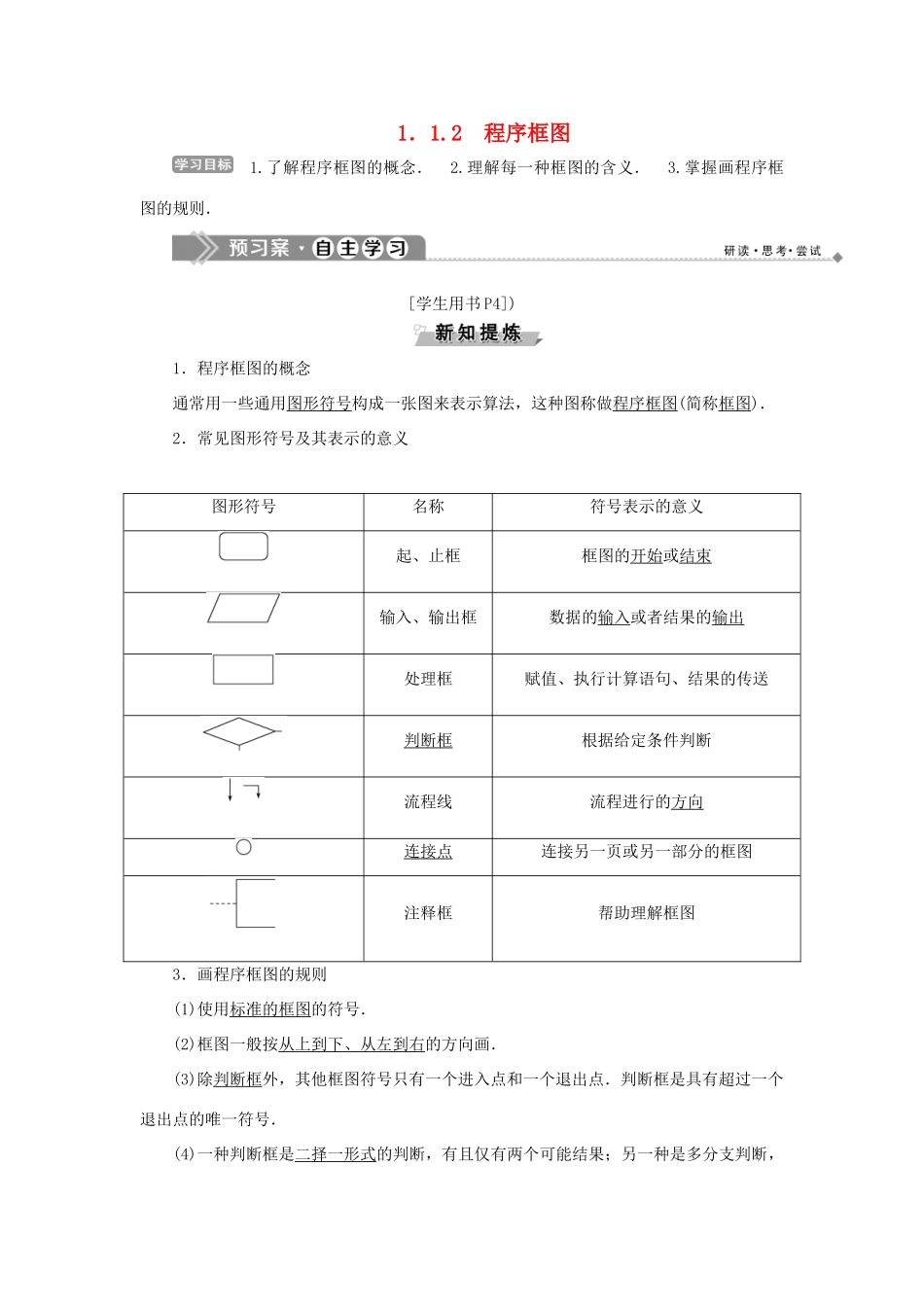

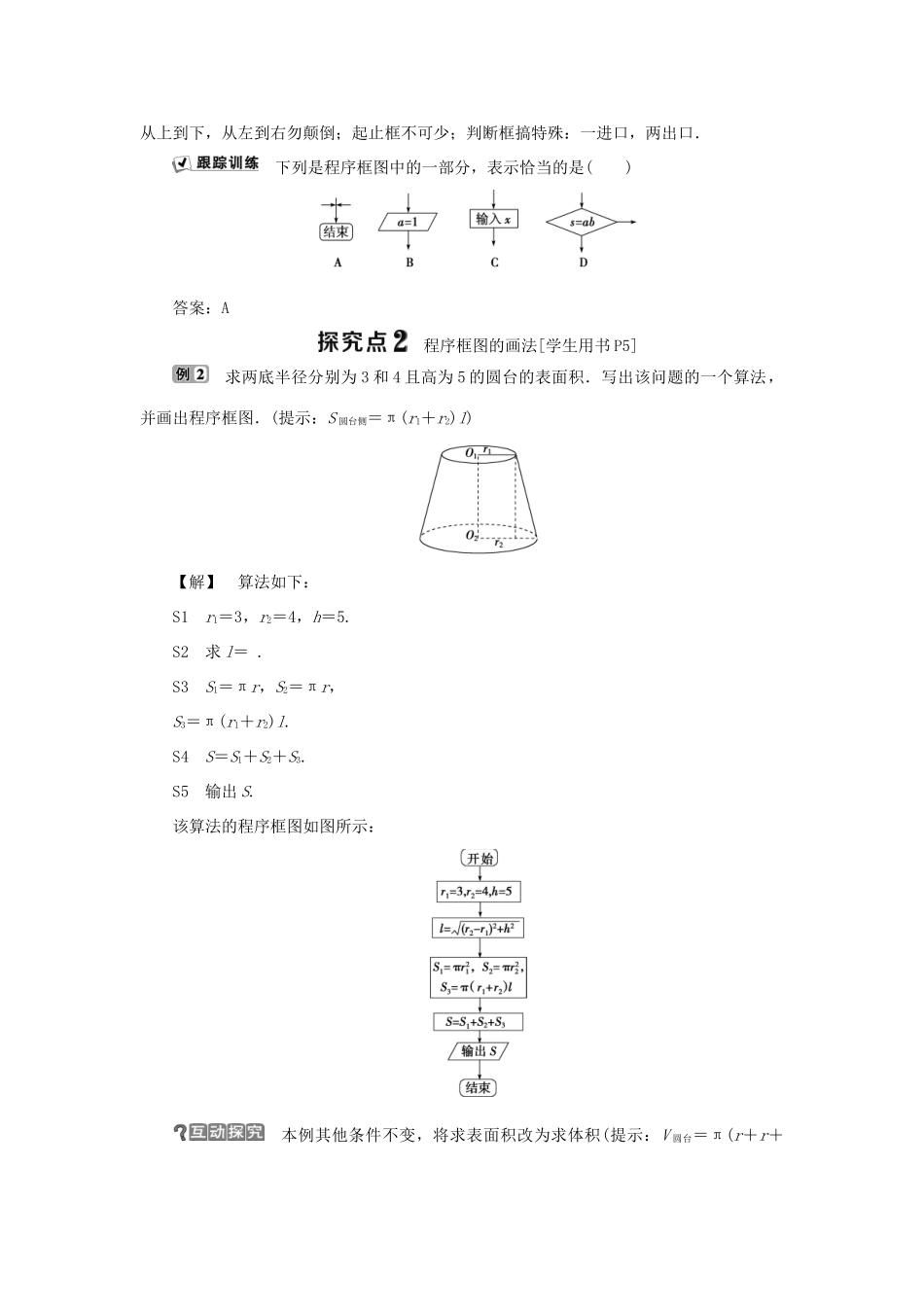

1．1.2 程序框图 1.了解程序框图的概念． 2.理解每一种框图的含义． 3.掌握画程序框图的规则． [学生用书 P4])1．程序框图的概念通常用一些通用图形符号构成一张图来表示算法，这种图称做程序框图(简称框图)．2．常见图形符号及其表示的意义图形符号名称符号表示的意义起、止框框图的开始或结束输入、输出框数据的输入或者结果的输出处理框赋值、执行计算语句、结果的传送判断框根据给定条件判断流程线流程进行的方向连接点连接另一页或另一部分的框图注释框帮助理解框图3．画程序框图的规则(1)使用标准的框图的符号．(2)框图一般按从上到下、从左到右的方向画．(3)除判断框外，其他框图符号只有一个进入点和一个退出点．判断框是具有超过一个退出点的唯一符号．(4)一种判断框是二择一形式的判断，有且仅有两个可能结果；另一种是多分支判断，可能有几种不同的结果．(5)在图形符号内描述的语言要非常简练清楚．1．判断正误．(对的打“√”，错的打“×”)(1)用程序框图表示算法直观、形象，容易理解．( )(2)程序框图能够清楚地展现算法的逻辑结构，也就是通常所说的一图胜万言．( )答案：(1)√ (2)√2．如图所示的程序框图，若输入的 m 的值为 10，则输出的 x 的值为________．解析：当 m＝10 时，x＝lg 10＝1.答案：1 程序框图的理解[学生用书 P4] 关于程序框图中的图形符号的理解，正确的有( )① 任何一个程序框图都必须有起、止框；② 输入框只能放在开始框后第一步，输出框只能放在结束框前；③ 判断框是唯一具有超过一个退出点的图形符号；④ 对于一个程序来说，判断框内的条件是唯一的．A．1 个 B．2 个C．3 个 D．4 个【解析】 任何一个程序都必须有开始和结束，从而必须有起、止框；输入和输出框可以用在算法中任何需要输入、输出的位置；判断框内的条件不是唯一的．【答案】 B深刻理解图形符号的含义及其作用是解决这类问题的关键．画程序框图的规则可简记为：框图符号标准化；框内语言精练化；框间流程方向化，从上到下，从左到右勿颠倒；起止框不可少；判断框搞特殊：一进口，两出口． 下列是程序框图中的一部分，表示恰当的是( )答案：A 程序框图的画法[学生用书 P5] 求两底半径分别为 3 和 4 且高为 5 的圆台的表面积．写出该问题的一个算法，并画出程序框图．(提示：S 圆台侧＝π(r1＋r2)l)【解】 算法如下：S1 r1＝3，r2＝4，h＝5.S2 求 l＝ .S3 S1＝πr，S2＝πr，S3＝π(r1＋...
