高中数学 第一章 算法初步 1.1.2 程序框图与算法的基本逻辑结构 第1课时 程序框图、顺序结构学案（含解析）新人教A版必修3-新人教A版高一必修3数学学案

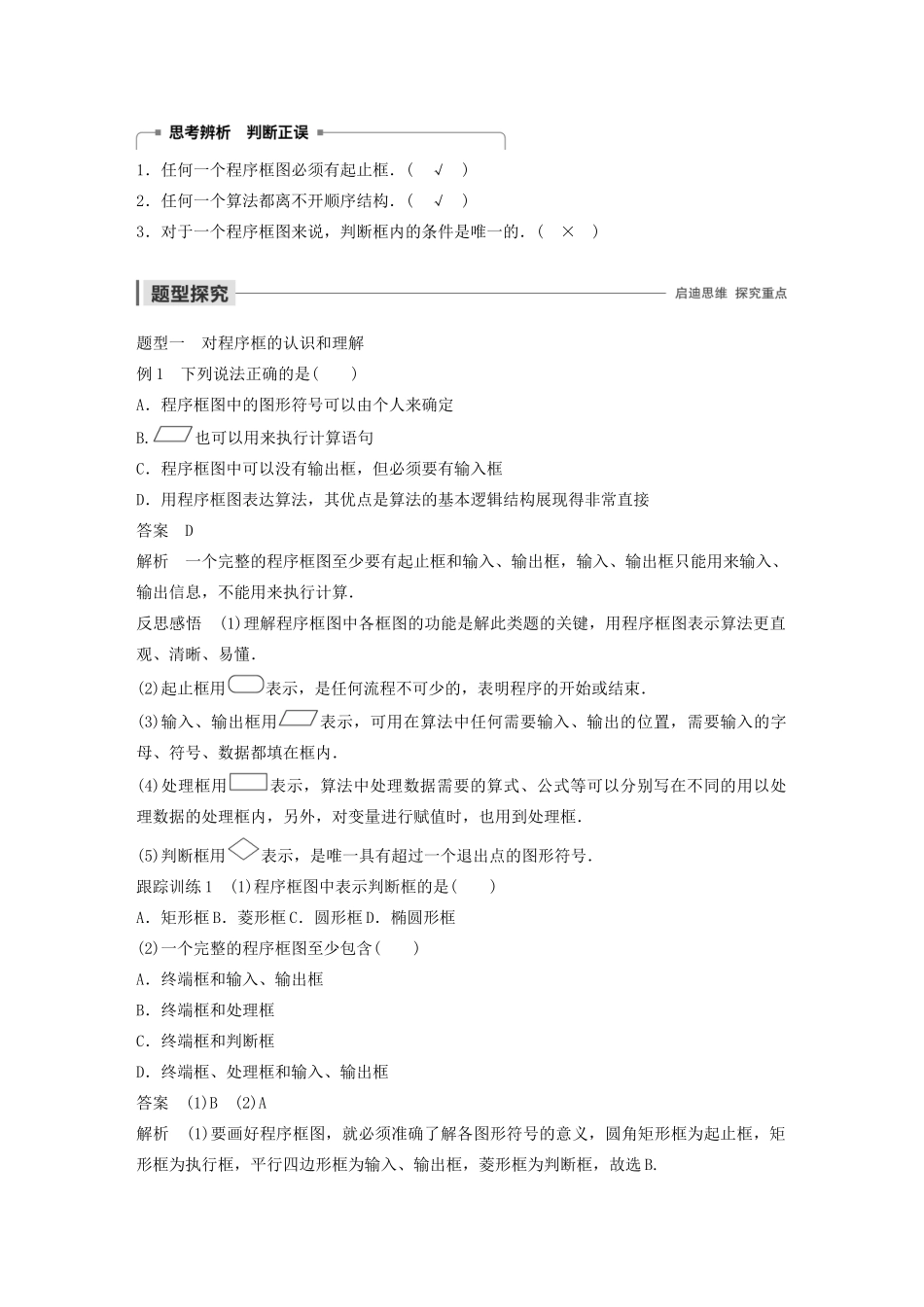

第 1 课时 程序框图、顺序结构学习目标 1.了解各种程序框及流程线的功能与作用.2.能够读懂简单的程序框图.3.能够掌握用程序框图表示顺序结构的算法．知识点一 程序框图1．程序框图的定义程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形．2．常见的程序框、流程线及各自表示的功能图形符号名称功能终端框(起止框)表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框(执行框)赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框连接点连接程序框图的两部分3.算法的逻辑结构顺序结构、条件结构和循环结构是算法的基本逻辑结构，所有算法都是由这三种基本逻辑结构构成的．知识点二 顺序结构1．顺序结构的定义由若干个依次执行的步骤组成的．这是任何一个算法都离不开的基本结构．2．结构形式思考 如何理解顺序结构是任何一个算法都离不开的基本结构？答案 顺序结构描述的是最简单的算法结构，语句与语句之间，框与框之间是按照从上到下的顺序进行的．1．任何一个程序框图必须有起止框．( √ )2．任何一个算法都离不开顺序结构．( √ )3．对于一个程序框图来说，判断框内的条件是唯一的．( × )题型一 对程序框的认识和理解例 1 下列说法正确的是( )A．程序框图中的图形符号可以由个人来确定B.也可以用来执行计算语句C．程序框图中可以没有输出框，但必须要有输入框D．用程序框图表达算法，其优点是算法的基本逻辑结构展现得非常直接答案 D解析 一个完整的程序框图至少要有起止框和输入、输出框，输入、输出框只能用来输入、输出信息，不能用来执行计算．反思感悟 (1)理解程序框图中各框图的功能是解此类题的关键，用程序框图表示算法更直观、清晰、易懂．(2)起止框用表示，是任何流程不可少的，表明程序的开始或结束．(3)输入、输出框用表示，可用在算法中任何需要输入、输出的位置，需要输入的字母、符号、数据都填在框内．(4)处理框用表示，算法中处理数据需要的算式、公式等可以分别写在不同的用以处理数据的处理框内，另外，对变量进行赋值时，也用到处理框．(5)判断框用表示，是唯一具有超过一个退出点的图形符号．跟踪训练 1 (1)程序框图中表示判断框的是( )A．矩形框 B．菱形框 C．圆形框 D．椭圆形框(2)一个完整的程序框图至少包含( )A．终端框和输入、输出框B．终端框和处理框C．终端框和判断框D...
