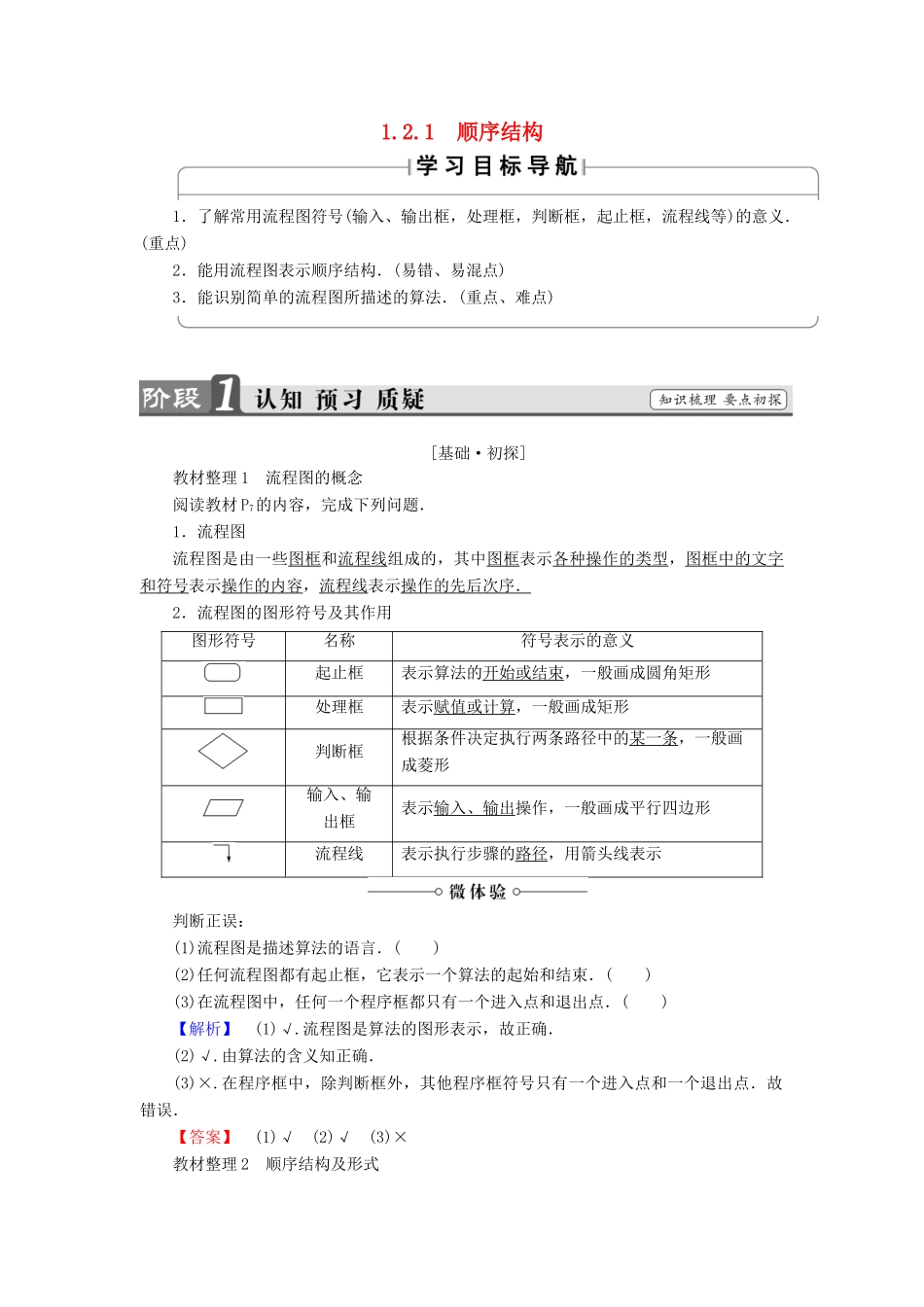

1.2.1 顺序结构1．了解常用流程图符号(输入、输出框，处理框，判断框，起止框，流程线等)的意义．(重点)2．能用流程图表示顺序结构．(易错、易混点)3．能识别简单的流程图所描述的算法．(重点、难点)[基础·初探]教材整理 1 流程图的概念阅读教材 P7的内容，完成下列问题．1．流程图流程图是由一些图框和流程线组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序．2．流程图的图形符号及其作用图形符号名称符号表示的意义起止框表示算法的开始或结束，一般画成圆角矩形处理框表示赋值或计算，一般画成矩形判断框根据条件决定执行两条路径中的某一条，一般画成菱形输入、输出框表示输入、输出操作，一般画成平行四边形流程线表示执行步骤的路径，用箭头线表示判断正误：(1)流程图是描述算法的语言．( )(2)任何流程图都有起止框，它表示一个算法的起始和结束．( )(3)在流程图中，任何一个程序框都只有一个进入点和退出点．( )【解析】 (1)√.流程图是算法的图形表示，故正确．(2)√.由算法的含义知正确．(3)×.在程序框中，除判断框外，其他程序框符号只有一个进入点和一个退出点．故错误．【答案】 (1)√ (2)√ (3)×教材整理 2 顺序结构及形式阅读教材 P8～P9“练习”以上部分，完成下列问题．1．顺序结构依次进行多个处理的结构称为顺序结构．顺序结构是任何一个算法都离不开的最简单、最基本的结构．2．顺序结构的形式顺序结构的形式如图 121 所示，其中 A 与 B 两个框是依次执行的．图 121判断正误：(1)顺序结构必须有两个起止框，穿插输入、输出框和处理框，没有判断框．( )(2)顺序结构中的处理框按计算机执行顺序沿流程线依次排列．( )(3)含有顺序结构的流程图中，其顺序结构只能是自上而下．( )【解析】 (1)√.根据顺序结构的定义知正确．(2)√.结合顺序结构的定义知(2)正确．(3)×.在流程图中，顺序结构可按自上而下或自左而右的顺序排列，故(3)错误．【答案】 (1)√ (2)√ (3)×[小组合作型]对流程图的认识和理解 下列关于流程图及其图形的叙述正确的是________．(填序号)① 流程图虽可以描述算法，但不如用自然语言描述算法直观；② 流程图中可以没有输出框，但必须要有输入框给变量赋值；③ 输入框可以在起始框后，也可以在判断框后；④ 判断框内的条件是唯一的．【精彩点拨】 根据流程图的概念及各种程序框的功能逐一判断即可．【自主解答】 ①错误...
