泄洪闸及挡水坝混凝土施工方案

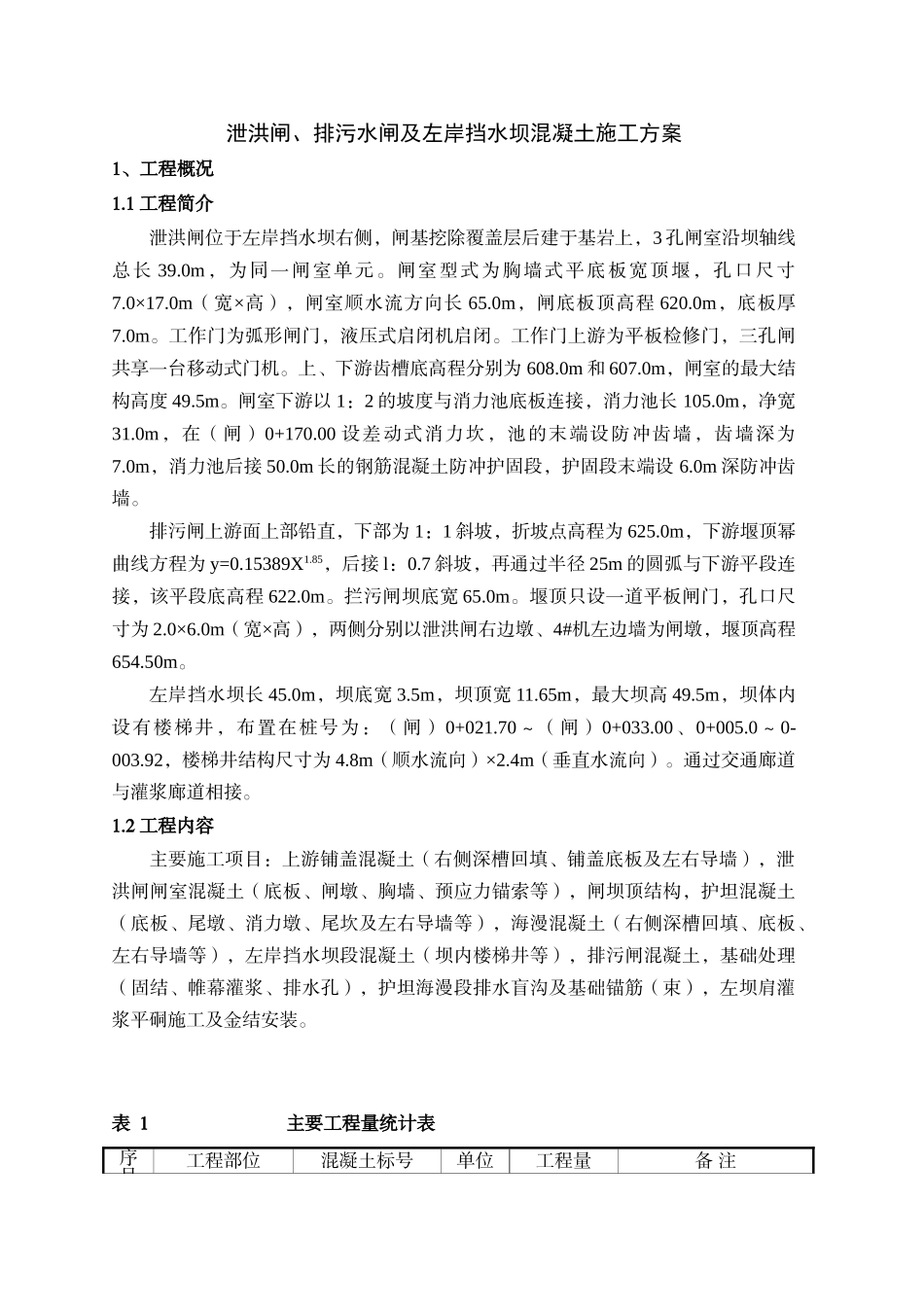

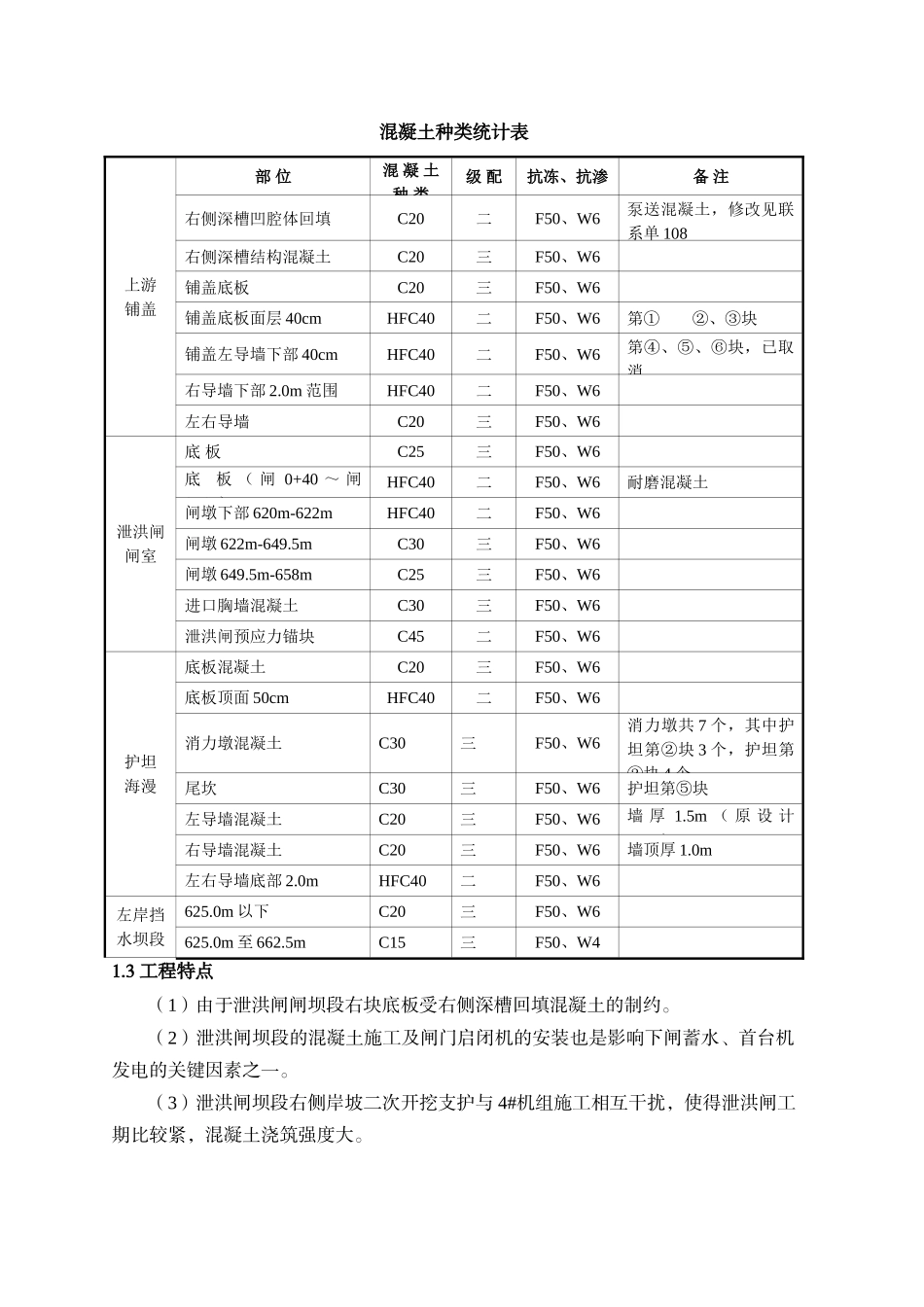

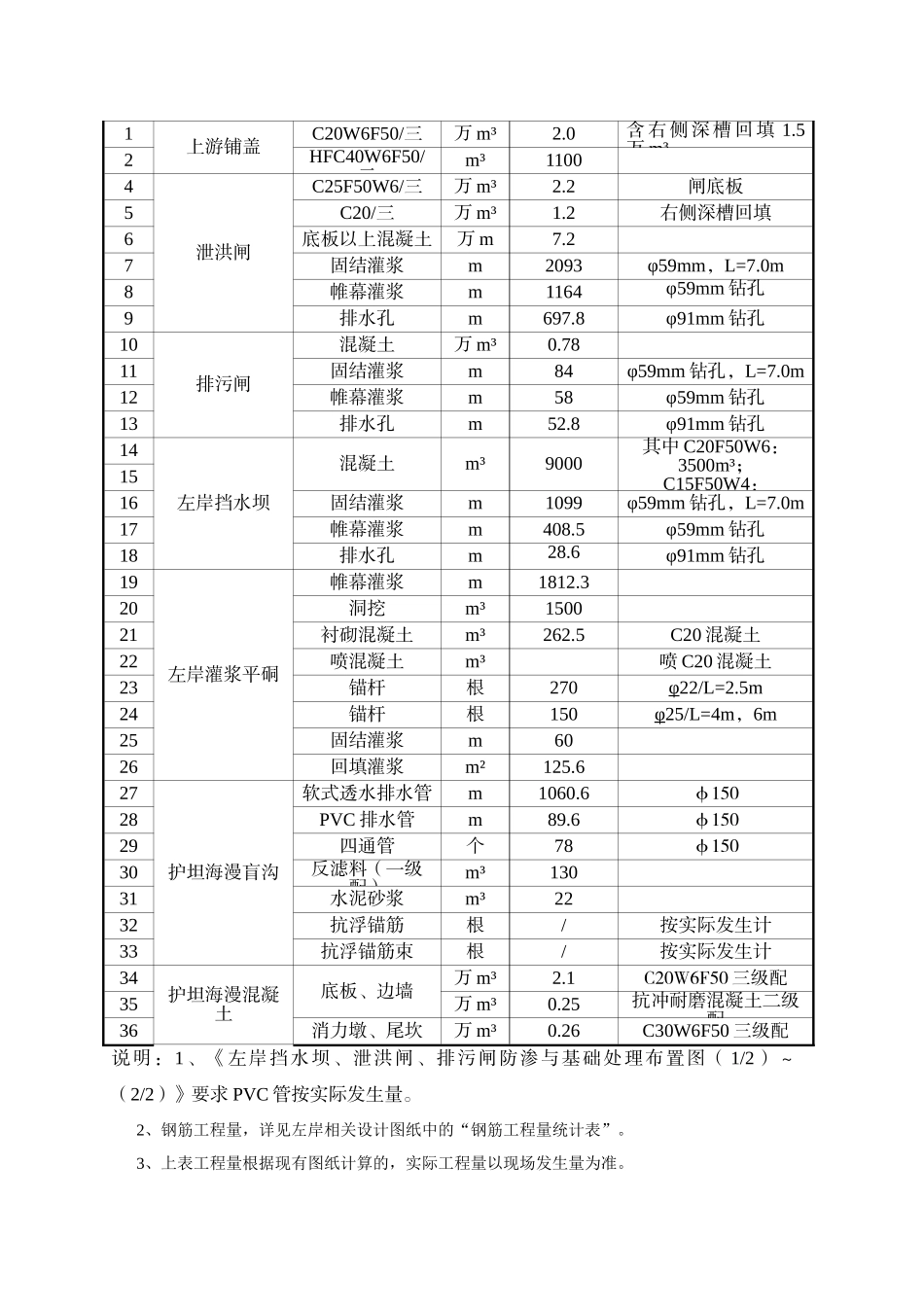

泄洪闸、排污水闸及左岸挡水坝混凝土施工方案 1、工程概况1.1 工程简介泄洪闸位于左岸挡水坝右侧，闸基挖除覆盖层后建于基岩上，3 孔闸室沿坝轴线总长 39.0m，为同一闸室单元。闸室型式为胸墙式平底板宽顶堰，孔口尺寸7.0×17.0m（宽×高），闸室顺水流方向长 65.0m，闸底板顶高程 620.0m，底板厚7.0m。工作门为弧形闸门，液压式启闭机启闭。工作门上游为平板检修门，三孔闸共享一台移动式门机。上、下游齿槽底高程分别为 608.0m 和 607.0m，闸室的最大结构高度 49.5m。闸室下游以 1：2 的坡度与消力池底板连接，消力池长 105.0m，净宽31.0m，在（闸）0+170.00 设差动式消力坎，池的末端设防冲齿墙，齿墙深为7.0m，消力池后接 50.0m 长的钢筋混凝土防冲护固段，护固段末端设 6.0m 深防冲齿墙。排污闸上游面上部铅直，下部为 1：1 斜坡，折坡点高程为 625.0m，下游堰顶幂曲线方程为 y=0.15389X1.85，后接 l：0.7 斜坡，再通过半径 25m 的圆弧与下游平段连接，该平段底高程 622.0m。拦污闸坝底宽 65.0m。堰顶只设一道平板闸门，孔口尺寸为 2.0×6.0m（宽×高），两侧分别以泄洪闸右边墩、4#机左边墙为闸墩，堰顶高程654.50m。左岸挡水坝长 45.0m，坝底宽 3.5m，坝顶宽 11.65m，最大坝高 49.5m，坝体内设有楼梯井，布置在桩号为：（闸） 0+021.70～（闸）0+033.00、0+005.0～0-003.92，楼梯井结构尺寸为 4.8m（顺水流向）×2.4m（垂直水流向）。通过交通廊道与灌浆廊道相接。1.2 工程内容主要施工项目：上游铺盖混凝土（右侧深槽回填、铺盖底板及左右导墙），泄洪闸闸室混凝土（底板、闸墩、胸墙、预应力锚索等），闸坝顶结构，护坦混凝土（底板、尾墩、消力墩、尾坎及左右导墙等），海漫混凝土（右侧深槽回填、底板、左右导墙等），左岸挡水坝段混凝土（坝内楼梯井等），排污闸混凝土，基础处理（固结、帷幕灌浆、排水孔），护坦海漫段排水盲沟及基础锚筋（束），左坝肩灌浆平硐施工及金结安装。表 1 主要工程量统计表序号工程部位混凝土标号单位工程量备 注1上游铺盖C20W6F50/三万 m³2.0含 右 侧 深 槽 回 填 1.5万 m³2HFC40W6F50/二m³11004泄洪闸C25F50W6/三万 m³2.2闸底板5C20/三万 m³1.2右侧深槽回填6底板以上混凝土万 m7.27固结灌浆m2093φ59mm，L=7.0m8帷幕灌浆m1164φ59mm 钻孔R275031°17'8"15010050443443443443442443443443443443443442443443357.51002005044244344344344344344...
