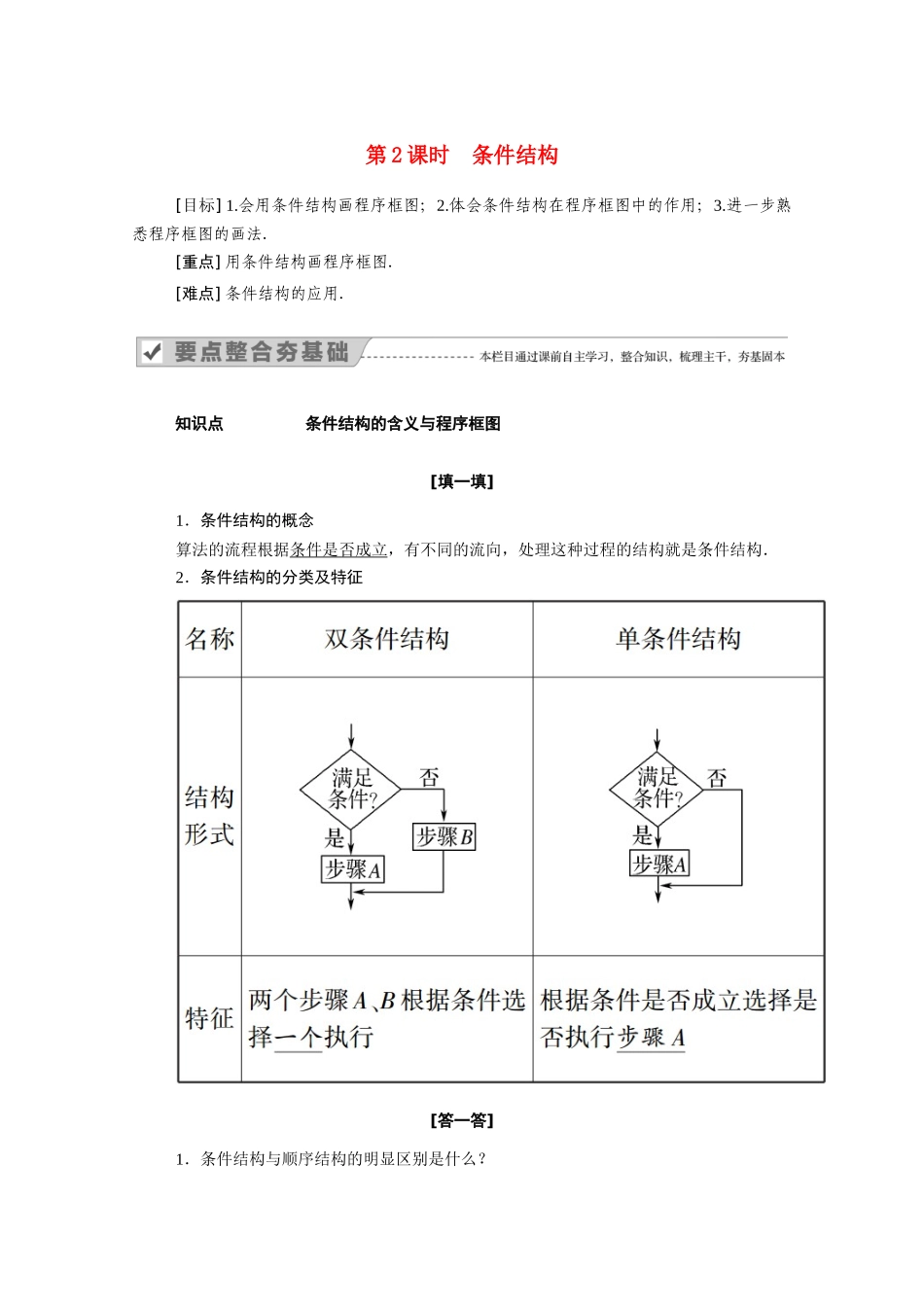

第 2 课时 条件结构[目标] 1.会用条件结构画程序框图；2.体会条件结构在程序框图中的作用；3.进一步熟悉程序框图的画法．[重点] 用条件结构画程序框图．[难点] 条件结构的应用．知识点 条件结构的含义与程序框图 [填一填]1．条件结构的概念算法的流程根据条件是否成立，有不同的流向，处理这种过程的结构就是条件结构．2．条件结构的分类及特征[答一答]1．条件结构与顺序结构的明显区别是什么？提示：条件结构与顺序结构的明显区别是：条件结构有判断框，顺序结构没有判断框．2．条件结构中的判断框有两个出口，由此说明条件结构执行的结果也就有两种可能，对吗？提示：这种说法不对，判断框虽然有两个出口，但根据条件是否成立，选择的出口是确定的，故执行结果也是唯一的．3．根据给出的程序框图，计算 f(－1)＋f(2)＝0.解析：因为 f(x)＝所以 f(－1)＝－4，f(2)＝4，所以 f(－1)＋f(2)＝－4＋4＝0.类型一 条件结构的功能 [例 1] (1)如图所示的程序框图，其功能是( )A．输入 a，b 的值，按从小到大的顺序输出它们的值B．输入 a，b 的值，按从大到小的顺序输出它们的值C．求 a，b 中的最大值D．求 a，b 中的最小值(2)对任意非零实数 a，b，若 a⊗b 的运算原理如程序框图所示，则 3⊗2＝________.[解析] (1)取 a＝1，b＝2 知，该程序框图输出 b＝2，因此是求 a，b 中的最大值．(2)由于 a＝3，b＝2，则 a≤b 不成立，则输出＝＝2.[答案] (1)C (2)2由程序框图定义一种运算，再依据该运算规则计算所给式子的值是本题的特点.在解题时，要准确理解条件结构的功能和作用，特别是判断框的否定出口，不要忽略“a＝b”的情况.[变式训练 1] 已知 M＝ln2，N＝lg10，执行如图所示的程序框图，则输出 S 的值为ln2.解析：依题意，可得 M
