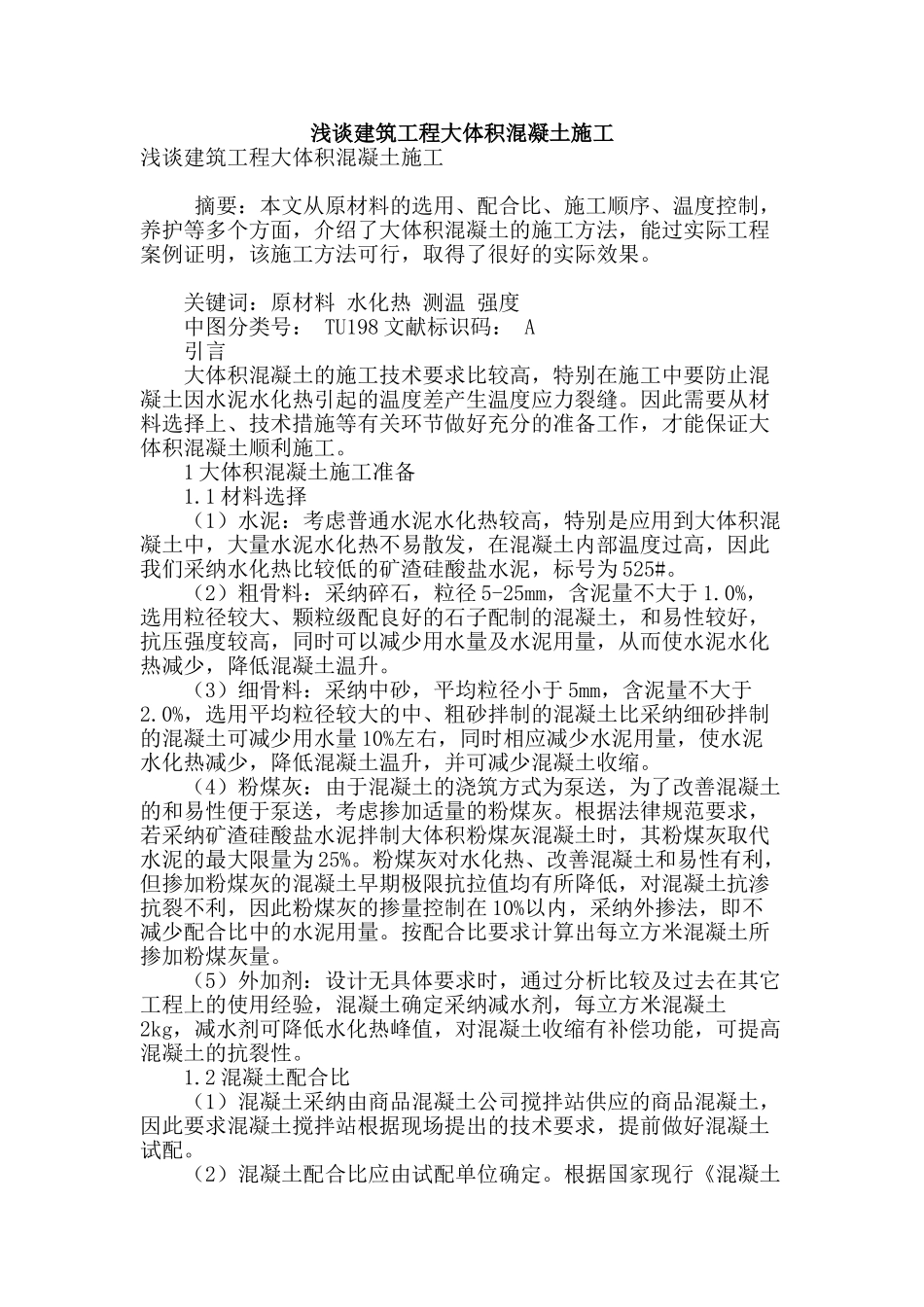

浅谈建筑工程大体积混凝土施工浅谈建筑工程大体积混凝土施工 摘要：本文从原材料的选用、配合比、施工顺序、温度控制，养护等多个方面，介绍了大体积混凝土的施工方法，能过实际工程案例证明，该施工方法可行，取得了很好的实际效果
关键词：原材料 水化热 测温 强度 中图分类号： TU198 文献标识码： A 引言 大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝
因此需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证大体积混凝土顺利施工
1 大体积混凝土施工准备 1
1 材料选择 （1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，因此我们采纳水化热比较低的矿渣硅酸盐水泥，标号为 525#
（2）粗骨料：采纳碎石，粒径 5-25mm，含泥量不大于 1
0%，选用粒径较大、颗粒级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升
（3）细骨料：采纳中砂，平均粒径小于 5mm，含泥量不大于2
0%，选用平均粒径较大的中、粗砂拌制的混凝土比采纳细砂拌制的混凝土可减少用水量 10%左右，同时相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土收缩
（4）粉煤灰：由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰
根据法律规范要求，若采纳矿渣硅酸盐水泥拌制大体积粉煤灰混凝土时，其粉煤灰取代水泥的最大限量为 25%
粉煤灰对水化热、改善混凝土和易性有利，但掺加粉煤灰的混凝土早期极限抗拉值均有所降低，对混凝土抗渗抗裂不利，因此粉煤灰的掺量控制在 10%以内，采纳外掺法，即不减少配合比中的水泥用量
按配合比要求计算出每立方米混凝土所掺加粉煤灰量
（5）外加剂：
