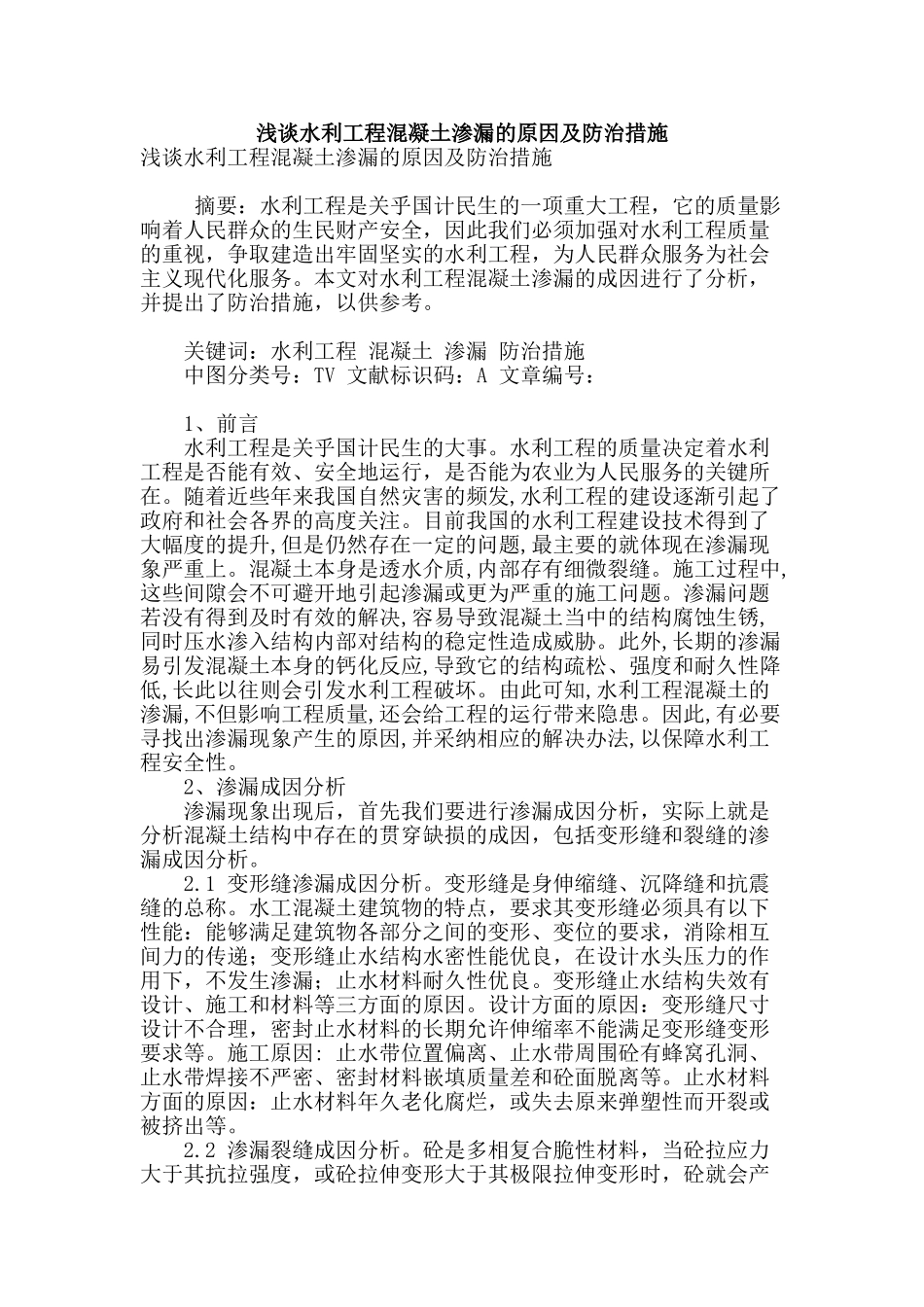

浅谈水利工程混凝土渗漏的原因及防治措施浅谈水利工程混凝土渗漏的原因及防治措施 摘要：水利工程是关乎国计民生的一项重大工程，它的质量影响着人民群众的生民财产安全，因此我们必须加强对水利工程质量的重视，争取建造出牢固坚实的水利工程，为人民群众服务为社会主义现代化服务。本文对水利工程混凝土渗漏的成因进行了分析，并提出了防治措施，以供参考。 关键词：水利工程 混凝土 渗漏 防治措施 中图分类号：TV 文献标识码：A 文章编号： 1、前言 水利工程是关乎国计民生的大事。水利工程的质量决定着水利工程是否能有效、安全地运行，是否能为农业为人民服务的关键所在。随着近些年来我国自然灾害的频发,水利工程的建设逐渐引起了政府和社会各界的高度关注。目前我国的水利工程建设技术得到了大幅度的提升,但是仍然存在一定的问题,最主要的就体现在渗漏现象严重上。混凝土本身是透水介质,内部存有细微裂缝。施工过程中,这些间隙会不可避开地引起渗漏或更为严重的施工问题。渗漏问题若没有得到及时有效的解决,容易导致混凝土当中的结构腐蚀生锈,同时压水渗入结构内部对结构的稳定性造成威胁。此外,长期的渗漏易引发混凝土本身的钙化反应,导致它的结构疏松、强度和耐久性降低,长此以往则会引发水利工程破坏。由此可知,水利工程混凝土的渗漏,不但影响工程质量,还会给工程的运行带来隐患。因此,有必要寻找出渗漏现象产生的原因,并采纳相应的解决办法,以保障水利工程安全性。 2、渗漏成因分析 渗漏现象出现后，首先我们要进行渗漏成因分析，实际上就是分析混凝土结构中存在的贯穿缺损的成因，包括变形缝和裂缝的渗漏成因分析。 2.1 变形缝渗漏成因分析。变形缝是身伸缩缝、沉降缝和抗震缝的总称。水工混凝土建筑物的特点，要求其变形缝必须具有以下性能：能够满足建筑物各部分之间的变形、变位的要求，消除相互间力的传递；变形缝止水结构水密性能优良，在设计水头压力的作用下，不发生渗漏；止水材料耐久性优良。变形缝止水结构失效有设计、施工和材料等三方面的原因。设计方面的原因：变形缝尺寸设计不合理，密封止水材料的长期允许伸缩率不能满足变形缝变形要求等。施工原因: 止水带位置偏离、止水带周围砼有蜂窝孔洞、止水带焊接不严密、密封材料嵌填质量差和砼面脱离等。止水材料方面的原因：止水材料年久老化腐烂，或失去原来弹塑性而开裂或被挤出等。 2.2 渗漏裂缝成因分析。砼是多相复合脆性材料，当砼拉应力大于其抗拉...
