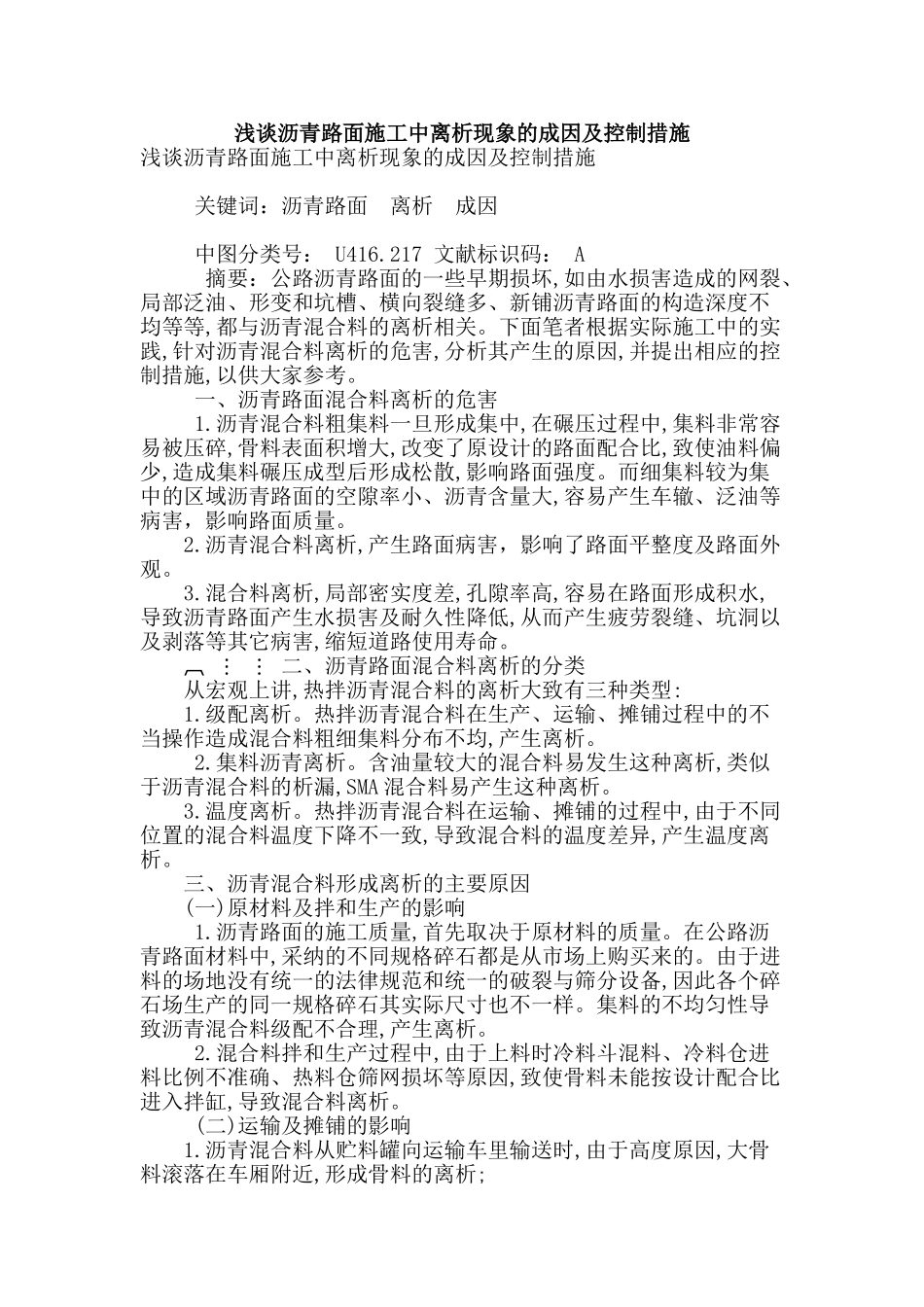

浅谈沥青路面施工中离析现象的成因及控制措施

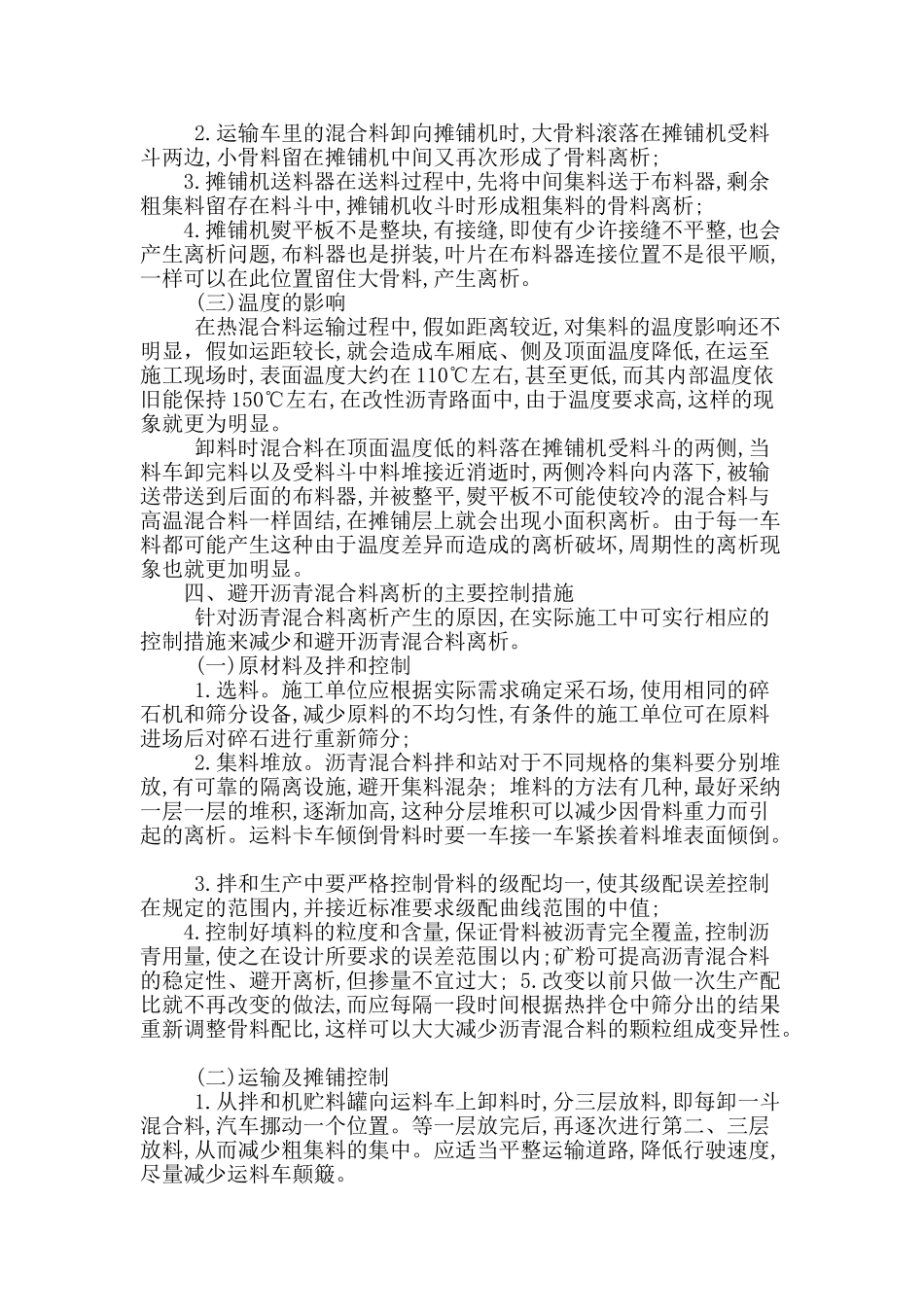

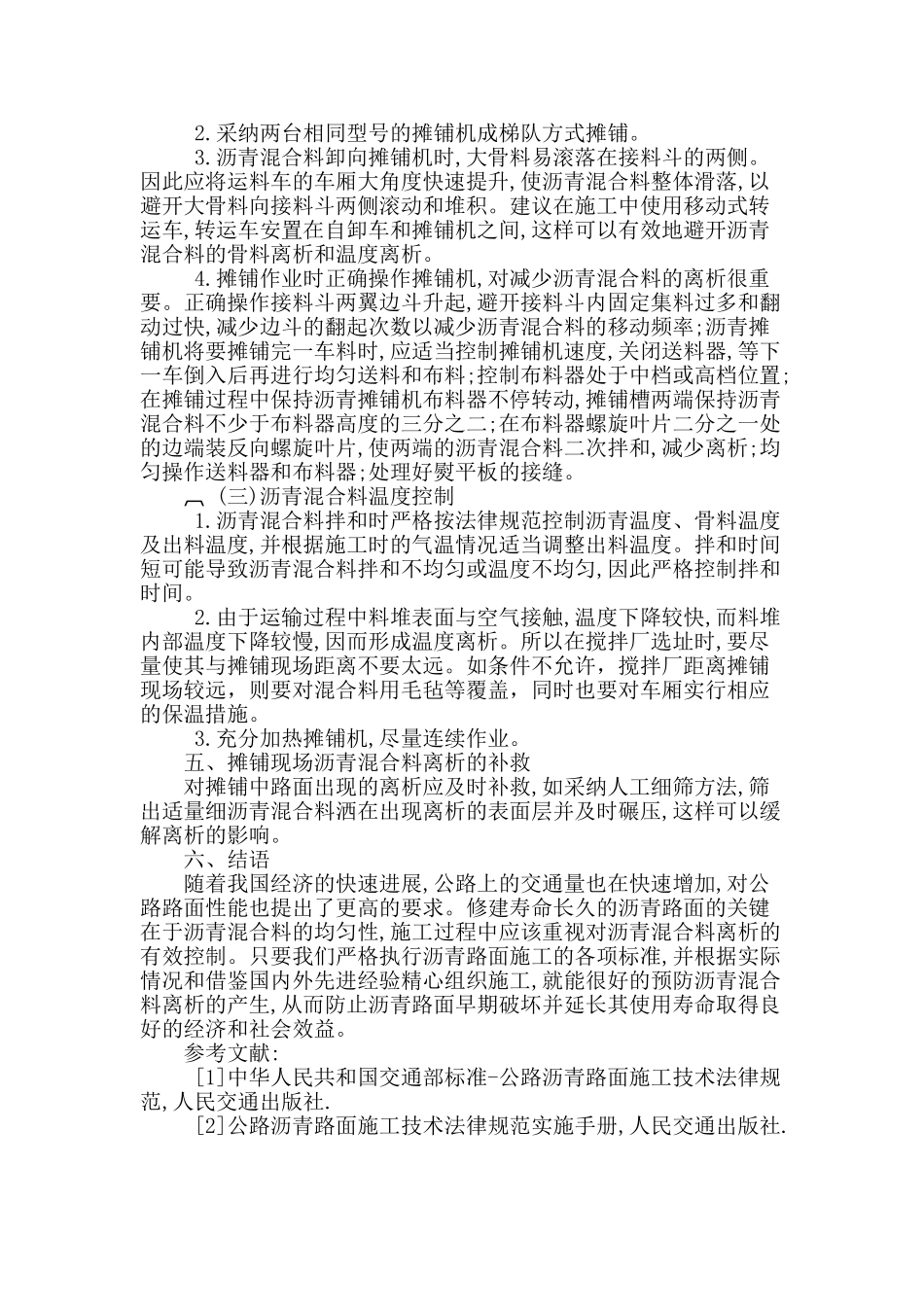

浅谈沥青路面施工中离析现象的成因及控制措施浅谈沥青路面施工中离析现象的成因及控制措施 关键词：沥青路面 离析 成因 中图分类号： U416.217 文献标识码： A 摘要：公路沥青路面的一些早期损坏,如由水损害造成的网裂、局部泛油、形变和坑槽、横向裂缝多、新铺沥青路面的构造深度不均等等,都与沥青混合料的离析相关。下面笔者根据实际施工中的实践,针对沥青混合料离析的危害,分析其产生的原因,并提出相应的控制措施,以供大家参考。 一、沥青路面混合料离析的危害 1.沥青混合料粗集料一旦形成集中,在碾压过程中,集料非常容易被压碎,骨料表面积增大,改变了原设计的路面配合比,致使油料偏少,造成集料碾压成型后形成松散,影响路面强度。而细集料较为集中的区域沥青路面的空隙率小、沥青含量大,容易产生车辙、泛油等病害，影响路面质量。 2.沥青混合料离析,产生路面病害，影响了路面平整度及路面外观。 3.混合料离析,局部密实度差,孔隙率高,容易在路面形成积水,导致沥青路面产生水损害及耐久性降低,从而产生疲劳裂缝、坑洞以及剥落等其它病害,缩短道路使用寿命。    二、沥青路面混合料离析的分类 从宏观上讲,热拌沥青混合料的离析大致有三种类型: 1.级配离析。热拌沥青混合料在生产、运输、摊铺过程中的不当操作造成混合料粗细集料分布不均,产生离析。 2.集料沥青离析。含油量较大的混合料易发生这种离析,类似于沥青混合料的析漏,SMA 混合料易产生这种离析。 3.温度离析。热拌沥青混合料在运输、摊铺的过程中,由于不同位置的混合料温度下降不一致,导致混合料的温度差异,产生温度离析。 三、沥青混合料形成离析的主要原因 (一)原材料及拌和生产的影响 1.沥青路面的施工质量,首先取决于原材料的质量。在公路沥青路面材料中,采纳的不同规格碎石都是从市场上购买来的。由于进料的场地没有统一的法律规范和统一的破裂与筛分设备,因此各个碎石场生产的同一规格碎石其实际尺寸也不一样。集料的不均匀性导致沥青混合料级配不合理,产生离析。 2.混合料拌和生产过程中,由于上料时冷料斗混料、冷料仓进料比例不准确、热料仓筛网损坏等原因,致使骨料未能按设计配合比进入拌缸,导致混合料离析。 (二)运输及摊铺的影响 1.沥青混合料从贮料罐向运输车里输送时,由于高度原因,大骨料滚落在车厢附近,形成骨料的离析; 2.运输车里的混合料卸向摊铺机时,大骨料滚落在摊铺机受料斗两边,小骨料留在摊铺机中间又再次形成了骨料离析; 3.摊铺...
