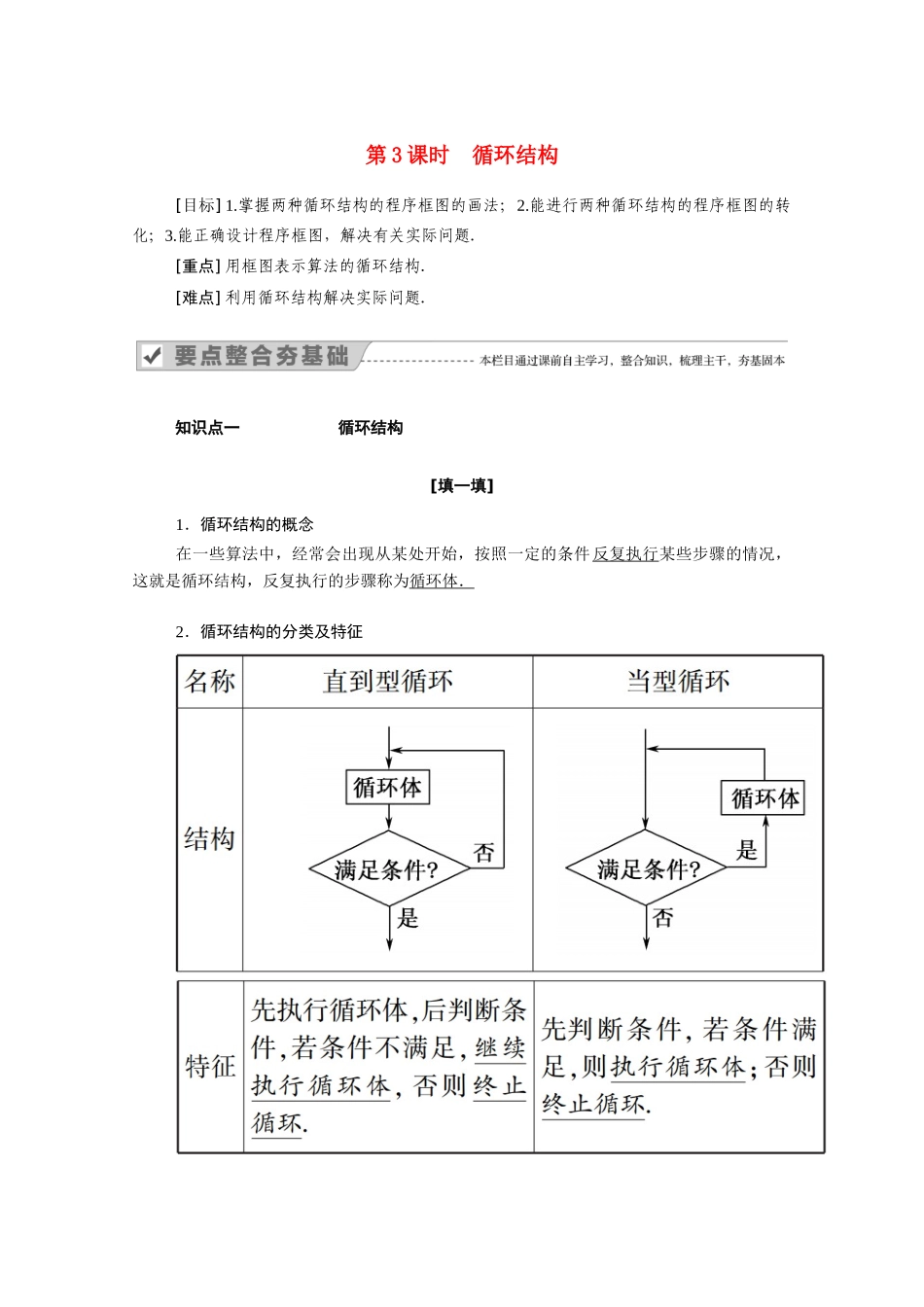

第 3 课时 循环结构[目标] 1.掌握两种循环结构的程序框图的画法；2.能进行两种循环结构的程序框图的转化；3.能正确设计程序框图，解决有关实际问题．[重点] 用框图表示算法的循环结构．[难点] 利用循环结构解决实际问题．知识点一 循环结构 [填一填]1．循环结构的概念在一些算法中，经常会出现从某处开始，按照一定的条件反复执行某些步骤的情况，这就是循环结构，反复执行的步骤称为循环体．2．循环结构的分类及特征[答一答]1．条件结构和循环结构有什么区别和联系？提示：2.直到型循环与当型循环结构中“条件”的作用的异同点有哪些？提示：(1)区别：直到型循环结构中的循环条件是终止循环的，只要一满足条件就终止执行循环体，只有不满足条件时，才反复执行循环体；而当型循环结构中的循环条件是维持循环的，只有满足条件才执行循环体．(2)联系：两种循环结构中的条件是对立关系．两种循环结构虽形式不同，但功能和作用是相同的，一般情况下，直到型循环与当型循环可以相互转化，最终达到的目的是一样的．我们将循环结构中的条件称为循环条件．知识点二 程序框图的画法 [填一填]1．用程序框图表示算法在用自然语言表述一个算法后，可以画出程序框图，用顺序结构、条件结构和循环结构来表示这个算法．2．程序框图的优点清楚、简练、便于阅读和交流．[答一答]3．任何一个算法的程序框图中都必须含有三种基本逻辑结构吗？提示：根据算法解决实际问题的不同，其程序框图中可以不同时包含三种基本逻辑结构．4．设计一个算法的程序框图需要哪几个步骤？提示：第一步，用自然语言表述算法步骤．第二步，确定每一个算法步骤所包含的逻辑结构，并用相应的程序框图表示，得到该步骤的程序框图．第三步，将所有步骤的程序框图用流程线连接起来，并加上终端框，得到表示整个算法的程序框图．类型一 循环结构的设计 [例 1] 画出计算 1＋＋＋…＋的值的一个程序框图．[分析] →→→→[解] 程序框图如下：方法一：当型循环结构 方法二：直到型循环结构 运行含循环结构的程序框图的步骤(1)按顺序逐步运行．(2)写出每次运行后各个变量的结果．(3)一直写到满足条件(或不满足条件)退出循环，输出结果．[变式训练 1] 画出计算 1×3×5×7×…×99 的值的程序框图．解：(1)直到型循环 (2)当型循环类型二 循环结构的实际应用 [例 2] (1)某城市缺水问题比较突出，为了制定节水管理办法，对全市居民某年的月均用水量进行了抽样调查，根据如...
