混凝土养护与拆模监控要点

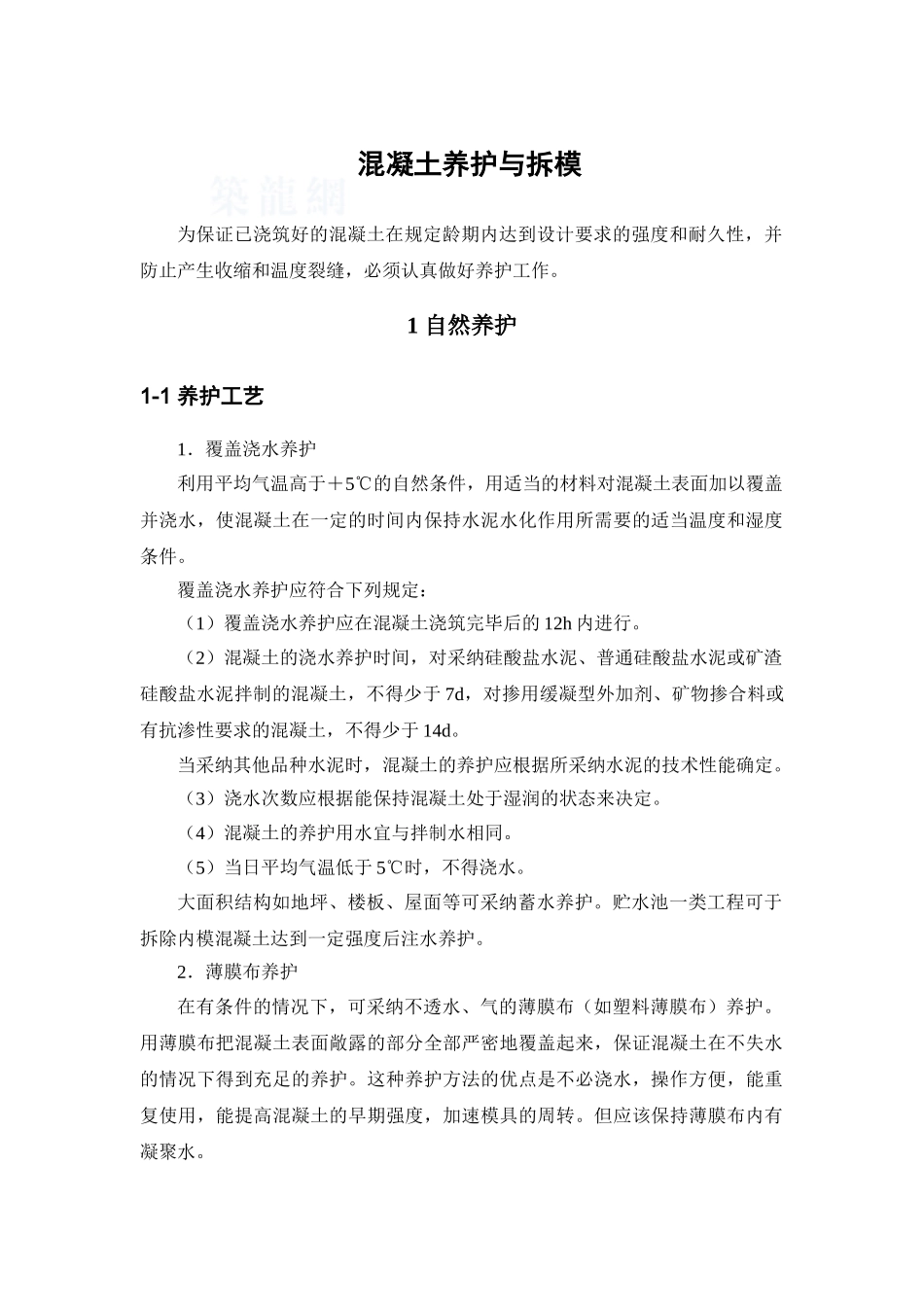

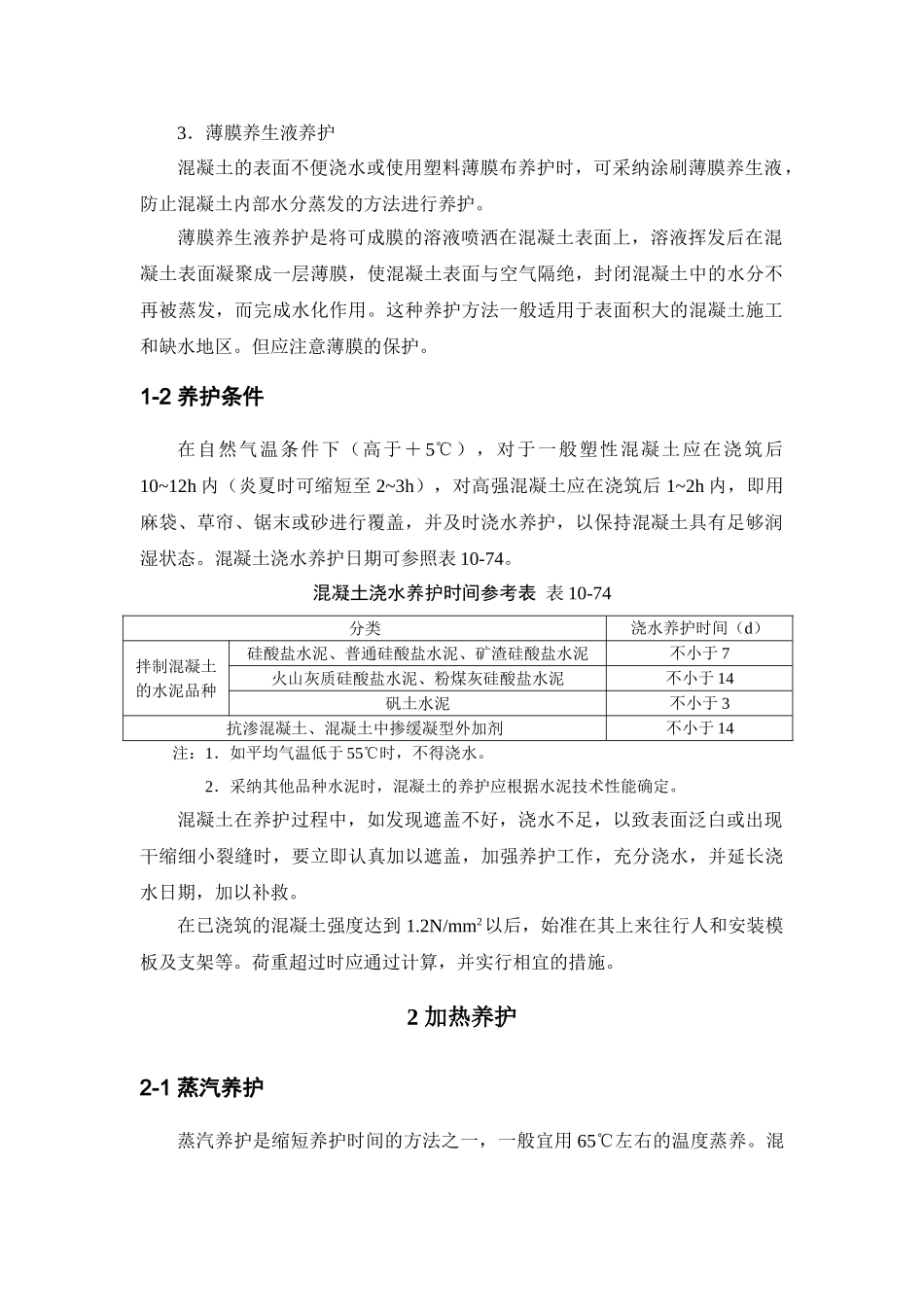

混凝土养护与拆模为保证已浇筑好的混凝土在规定龄期内达到设计要求的强度和耐久性，并防止产生收缩和温度裂缝，必须认真做好养护工作。1 自然养护1-1 养护工艺1．覆盖浇水养护利用平均气温高于＋5℃的自然条件，用适当的材料对混凝土表面加以覆盖并浇水，使混凝土在一定的时间内保持水泥水化作用所需要的适当温度和湿度条件。覆盖浇水养护应符合下列规定：（1）覆盖浇水养护应在混凝土浇筑完毕后的 12h 内进行。（2）混凝土的浇水养护时间，对采纳硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于 7d，对掺用缓凝型外加剂、矿物掺合料或有抗渗性要求的混凝土，不得少于 14d。当采纳其他品种水泥时，混凝土的养护应根据所采纳水泥的技术性能确定。（3）浇水次数应根据能保持混凝土处于湿润的状态来决定。（4）混凝土的养护用水宜与拌制水相同。（5）当日平均气温低于 5℃时，不得浇水。大面积结构如地坪、楼板、屋面等可采纳蓄水养护。贮水池一类工程可于拆除内模混凝土达到一定强度后注水养护。2．薄膜布养护在有条件的情况下，可采纳不透水、气的薄膜布（如塑料薄膜布）养护。用薄膜布把混凝土表面敞露的部分全部严密地覆盖起来，保证混凝土在不失水的情况下得到充足的养护。这种养护方法的优点是不必浇水，操作方便，能重复使用，能提高混凝土的早期强度，加速模具的周转。但应该保持薄膜布内有凝聚水。3．薄膜养生液养护混凝土的表面不便浇水或使用塑料薄膜布养护时，可采纳涂刷薄膜养生液，防止混凝土内部水分蒸发的方法进行养护。薄膜养生液养护是将可成膜的溶液喷洒在混凝土表面上，溶液挥发后在混凝土表面凝聚成一层薄膜，使混凝土表面与空气隔绝，封闭混凝土中的水分不再被蒸发，而完成水化作用。这种养护方法一般适用于表面积大的混凝土施工和缺水地区。但应注意薄膜的保护。1-2 养护条件在自然气温条件下（高于＋ 5℃），对于一般塑性混凝土应在浇筑后10~12h 内（炎夏时可缩短至 2~3h），对高强混凝土应在浇筑后 1~2h 内，即用麻袋、草帘、锯末或砂进行覆盖，并及时浇水养护，以保持混凝土具有足够润湿状态。混凝土浇水养护日期可参照表 10-74。混凝土浇水养护时间参考表 表 10-74分类浇水养护时间（d）拌制混凝土的水泥品种硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥不小于 7火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥不小于 14矾土水泥不小于 3抗渗混凝土、混凝土中掺缓凝型外加剂不小于 14注：1...
