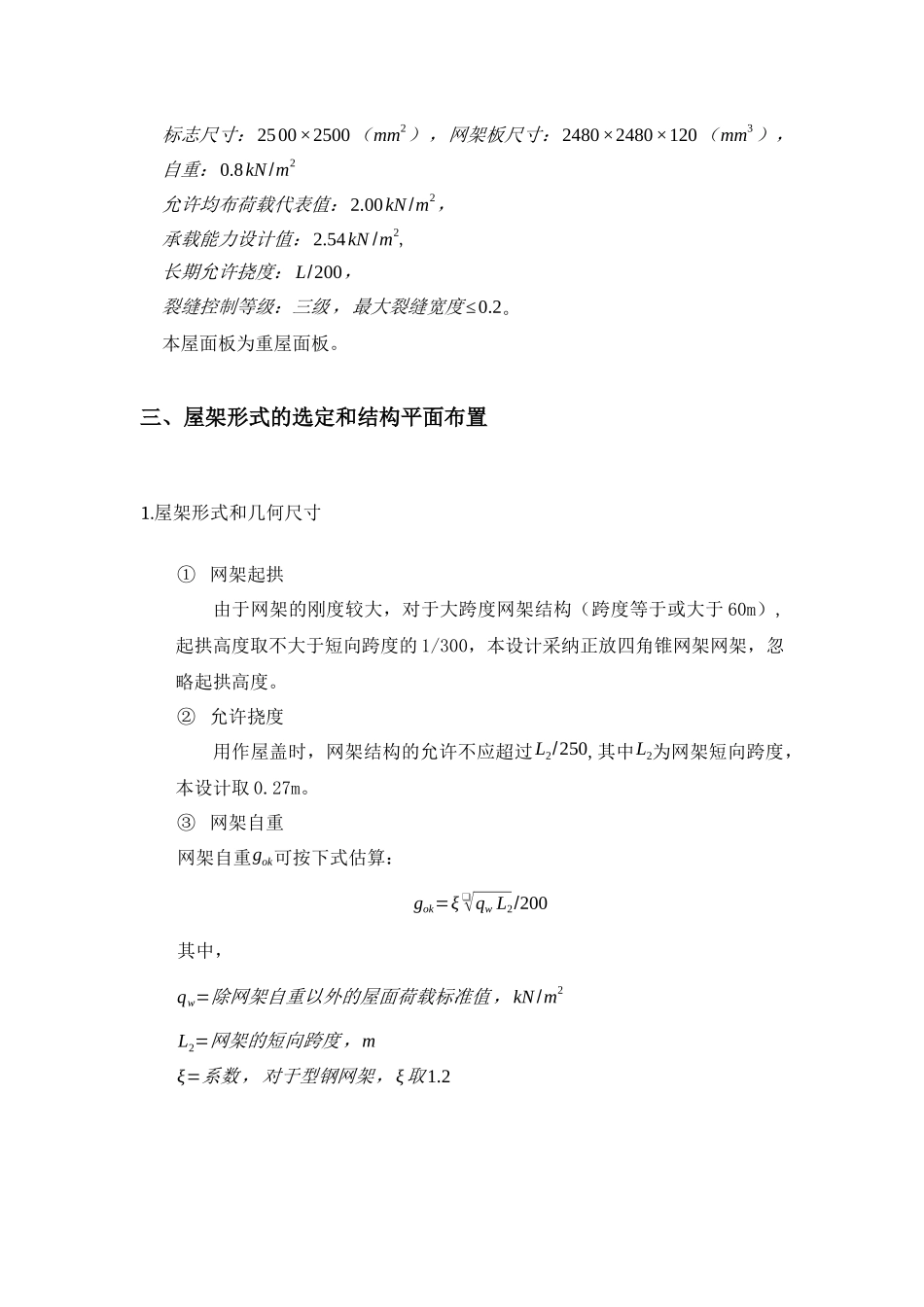

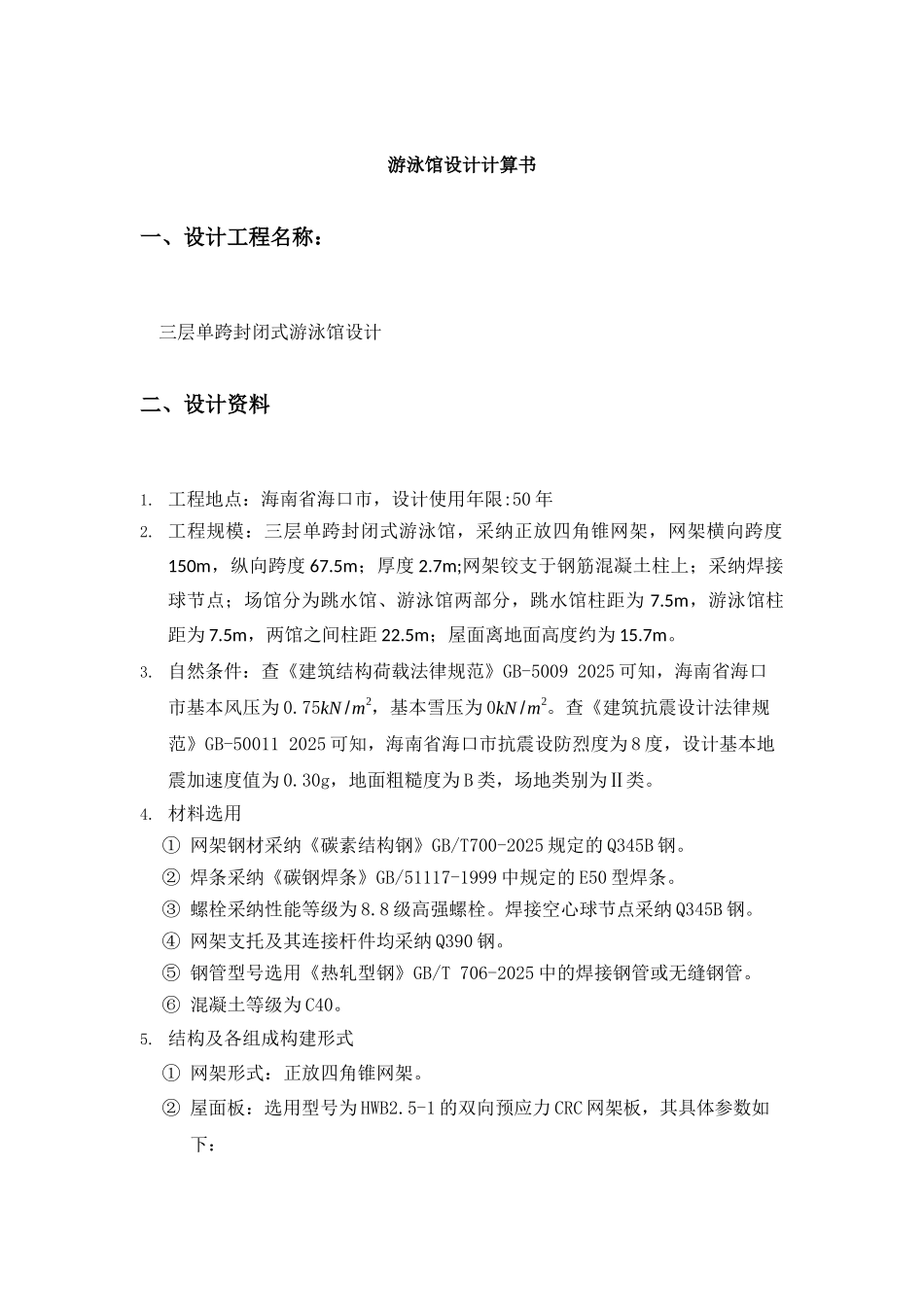

游泳馆设计计算书一、设计工程名称： 三层单跨封闭式游泳馆设计二、设计资料1. 工程地点：海南省海口市，设计使用年限:50 年2. 工程规模：三层单跨封闭式游泳馆，采纳正放四角锥网架，网架横向跨度150m，纵向跨度 67.5m；厚度 2.7m;网架铰支于钢筋混凝土柱上；采纳焊接球节点；场馆分为跳水馆、游泳馆两部分，跳水馆柱距为 7.5m，游泳馆柱距为 7.5m，两馆之间柱距 22.5m；屋面离地面高度约为 15.7m。3. 自然条件：查《建筑结构荷载法律规范》GB-5009 2025 可知，海南省海口市基本风压为 0.75kN /m2，基本雪压为 0kN /m2。查《建筑抗震设计法律规范》GB-50011 2025 可知，海南省海口市抗震设防烈度为 8 度，设计基本地震加速度值为 0.30g，地面粗糙度为 B 类，场地类别为Ⅱ类。4. 材料选用① 网架钢材采纳《碳素结构钢》GB/T700-2025 规定的 Q345B 钢。② 焊条采纳《碳钢焊条》GB/51117-1999 中规定的 E50 型焊条。③ 螺栓采纳性能等级为 8.8 级高强螺栓。焊接空心球节点采纳 Q345B 钢。④ 网架支托及其连接杆件均采纳 Q390 钢。⑤ 钢管型号选用《热轧型钢》GB/T 706-2025 中的焊接钢管或无缝钢管。⑥ 混凝土等级为 C40。5. 结构及各组成构建形式① 网架形式：正放四角锥网架。② 屋面板：选用型号为 HWB2.5-1 的双向预应力 CRC 网架板，其具体参数如下：标志尺寸：2500×2500（mm2），网架板尺寸：2480×2480×120（mm3），自重：0.8kN/m2允许均布荷载代表值：2.00kN/m2，承载能力设计值：2.54kN /m2,长期允许挠度： L/200，裂缝控制等级：三级，最大裂缝宽度≤0.2。本屋面板为重屋面板。三、屋架形式的选定和结构平面布置1.屋架形式和几何尺寸① 网架起拱由于网架的刚度较大，对于大跨度网架结构（跨度等于或大于 60m）,起拱高度取不大于短向跨度的 1/300，本设计采纳正放四角锥网架网架，忽略起拱高度。② 允许挠度用作屋盖时，网架结构的允许不应超过L2/250,其中L2为网架短向跨度，本设计取 0.27m。③ 网架自重网架自重gok可按下式估算：gok=ξ ❑√qw L2/200其中，qw=除网架自重以外的屋面荷载标准值，kN/m2L2=网架的短向跨度，mξ=系数，对于型钢网架，ξ取1.2四、内力计算1.基本荷载计算网架自重恒荷载： gok=ξ ❑√qw L2200=1.2❑√（0.12+0.5）×67.5200≈0.4kN /m2 （本设计依据 3D3S 软件自行计算网架自重为准）吊挂荷载： 根据经验取 0.3kN /m2（下弦）屋面...
