独立柱、顶板模板计算

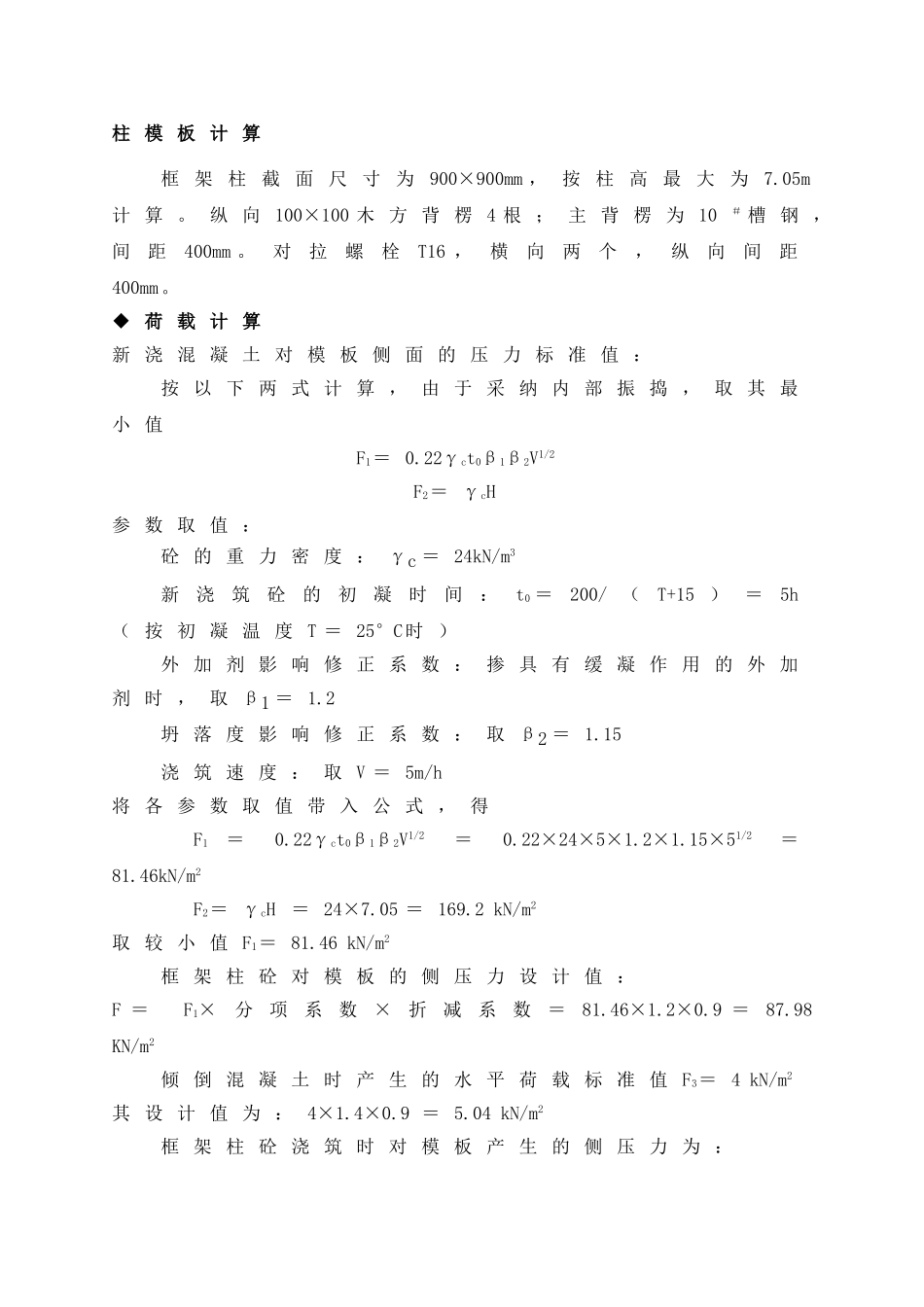

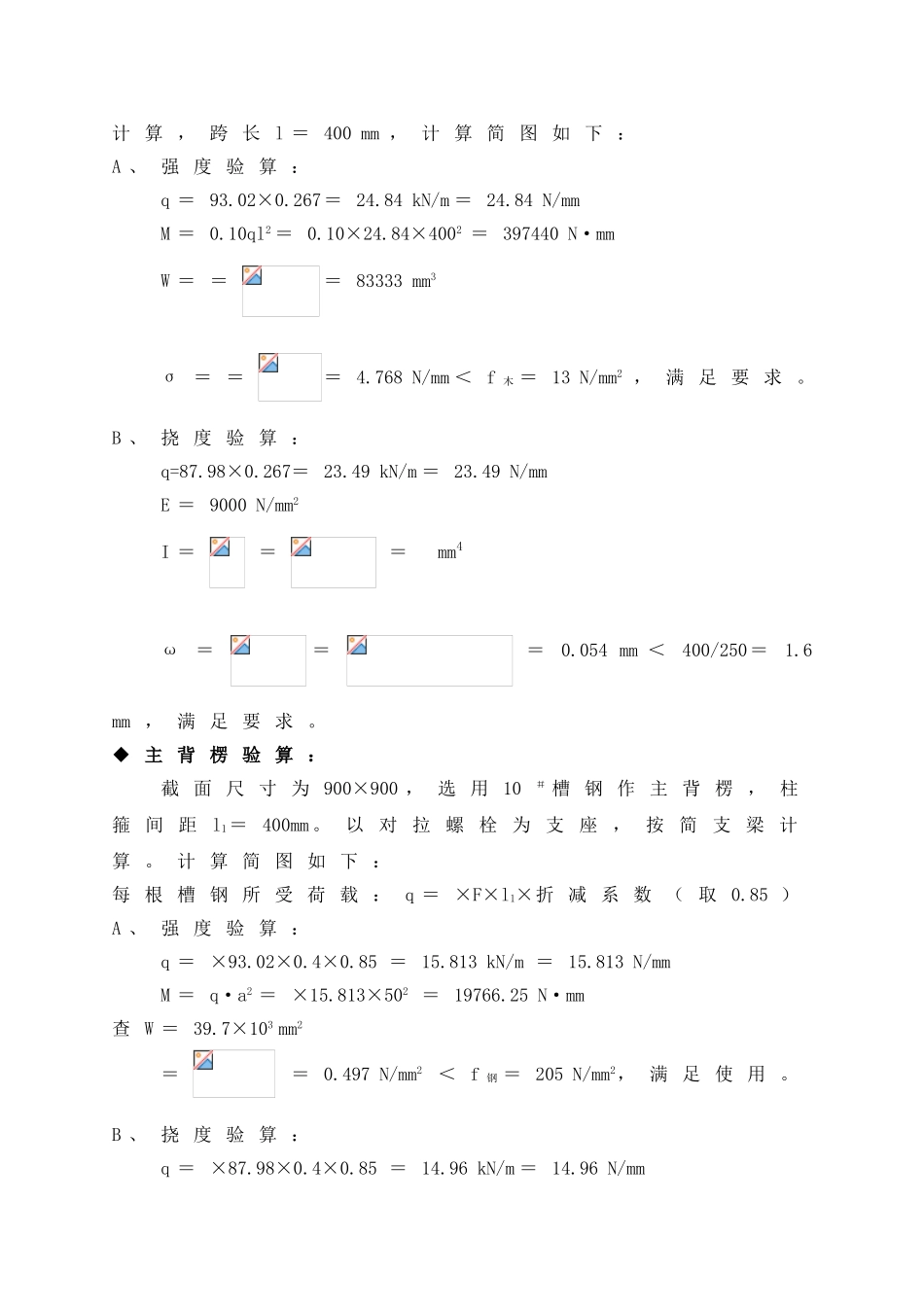

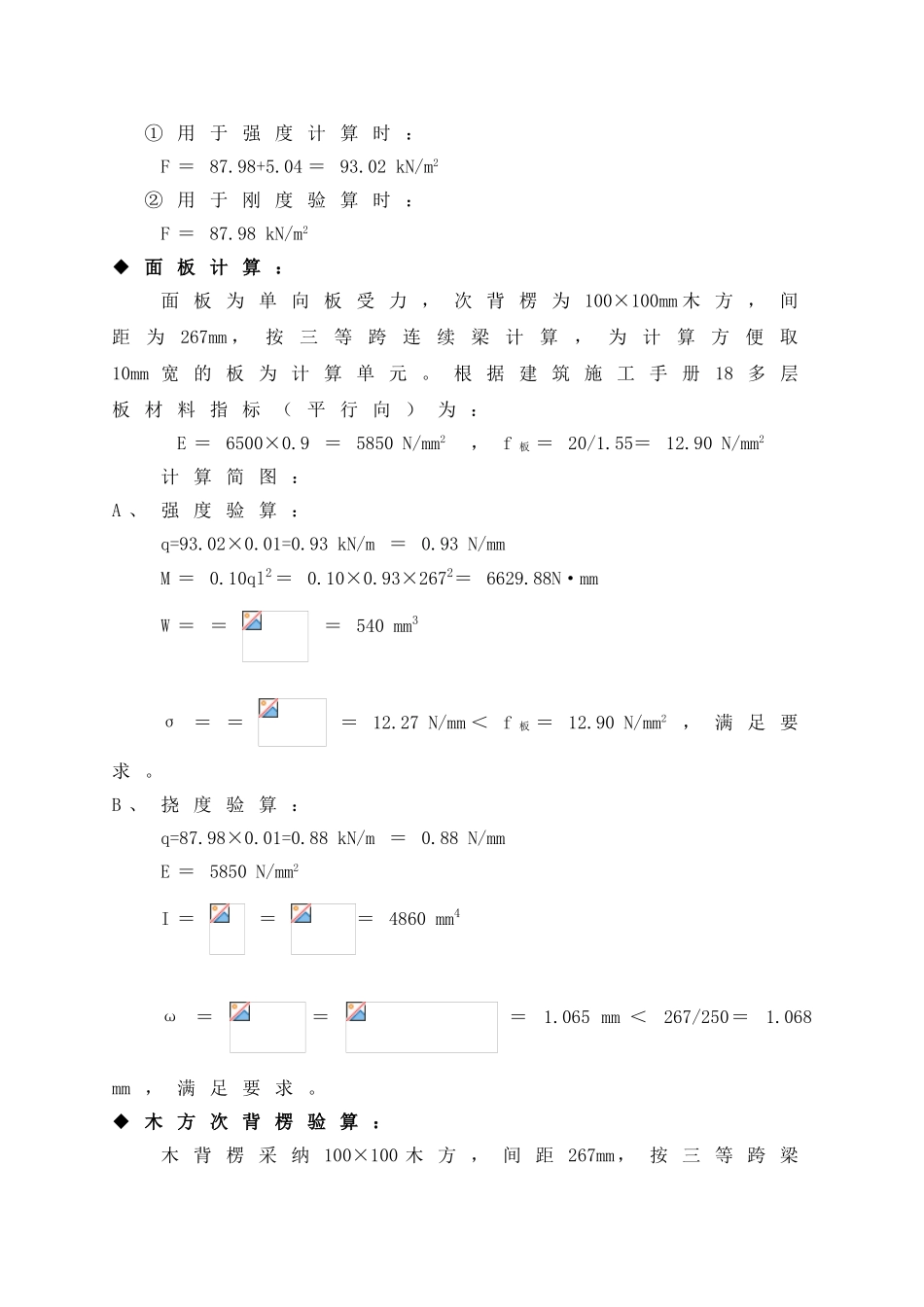

柱 模 板 计 算框架柱截面尺寸为900×900mm ，按柱高最大为7.05m计 算 。 纵 向 100×100 木 方 背 楞 4 根 ； 主 背 楞 为 10＃ 槽 钢 ，间距400mm 。对拉螺栓T16 ，横向两个，纵向间距400mm。◆ 荷 载 计 算新 浇 混 凝 土 对 模 板 侧 面 的 压 力 标 准 值 ：按 以 下 两 式 计 算 ， 由 于 采 纳 内 部 振 捣 ， 取 其 最小 值F1＝ 0.22γct0β1β2V1/2F2＝ γcH参 数 取 值 ：砼 的 重 力 密 度 ： γc ＝ 24kN/m3新浇筑砼的初凝时间：t0 ＝200/ （T+15 ）＝5h（ 按 初 凝 温 度 T ＝ 25°C时 ）外 加 剂 影 响 修 正 系 数 ： 掺 具 有 缓 凝 作 用 的 外 加剂 时 ， 取 β1 ＝ 1.2坍 落 度 影 响 修 正 系 数 ： 取 β2 ＝ 1.15浇 筑 速 度 ： 取 V ＝ 5m/h将 各 参 数 取 值 带 入 公 式 ， 得 F1＝0.22γct0β1β2V1/2＝0.22×24×5×1.2×1.15×51/2＝81.46kN/m2F2＝ γcH＝ 24×7.05 ＝ 169.2 kN/m2取 较 小 值 F1＝ 81.46 kN/m2框 架 柱 砼 对 模 板 的 侧 压 力 设 计 值 ：F ＝ F1×分项系数×折减系数＝81.46×1.2×0.9 ＝87.98 KN/m2倾 倒 混 凝 土 时 产 生 的 水 平 荷 载 标 准 值 F3＝ 4 kN/m2其 设 计 值 为 ： 4×1.4×0.9 ＝ 5.04 kN/m2框 架 柱 砼 浇 筑 时 对 模 板 产 生 的 侧 压 力 为 ：① 用 于 强 度 计 算 时 ：F ＝ 87.98+5.04 ＝ 93.02 kN/m2② 用 于 刚 度 验 算 时 ：F ＝ 87.98 kN/m2◆ 面 板 计 算 ：面 板 为 单 向 板 受 力 ， 次 背 楞 为 100×100mm 木 方 ， 间距为267mm ，按三等跨连续梁计算，为计算方便取10mm 宽 的 板 为 计 算 单 元 。 根 据 建 筑 施 工 手 册 18 多 层板 材 料 指 标 （ 平 行 向 ） 为 ：E ＝ 6500×0.9 ＝ 5850 N/mm2 ， f 板 ＝ 20/1.55＝ 12.90 N/mm2 计 算 简 图 ：A 、 强 度 验 算 ：q=93.02×0.01=0.93 kN/m ＝ 0.93 N/mmM ＝ 0.10ql2 ＝ 0.10×0.93×2672＝ 6629.88N·mmW ＝ ＝＝ 540 mm3σ ＝ ＝＝ 12.27 N/mm ＜ f 板 ＝ 12.90 N/mm2， 满 足 要求 。B 、 挠 度 验 算 ：q=87....
