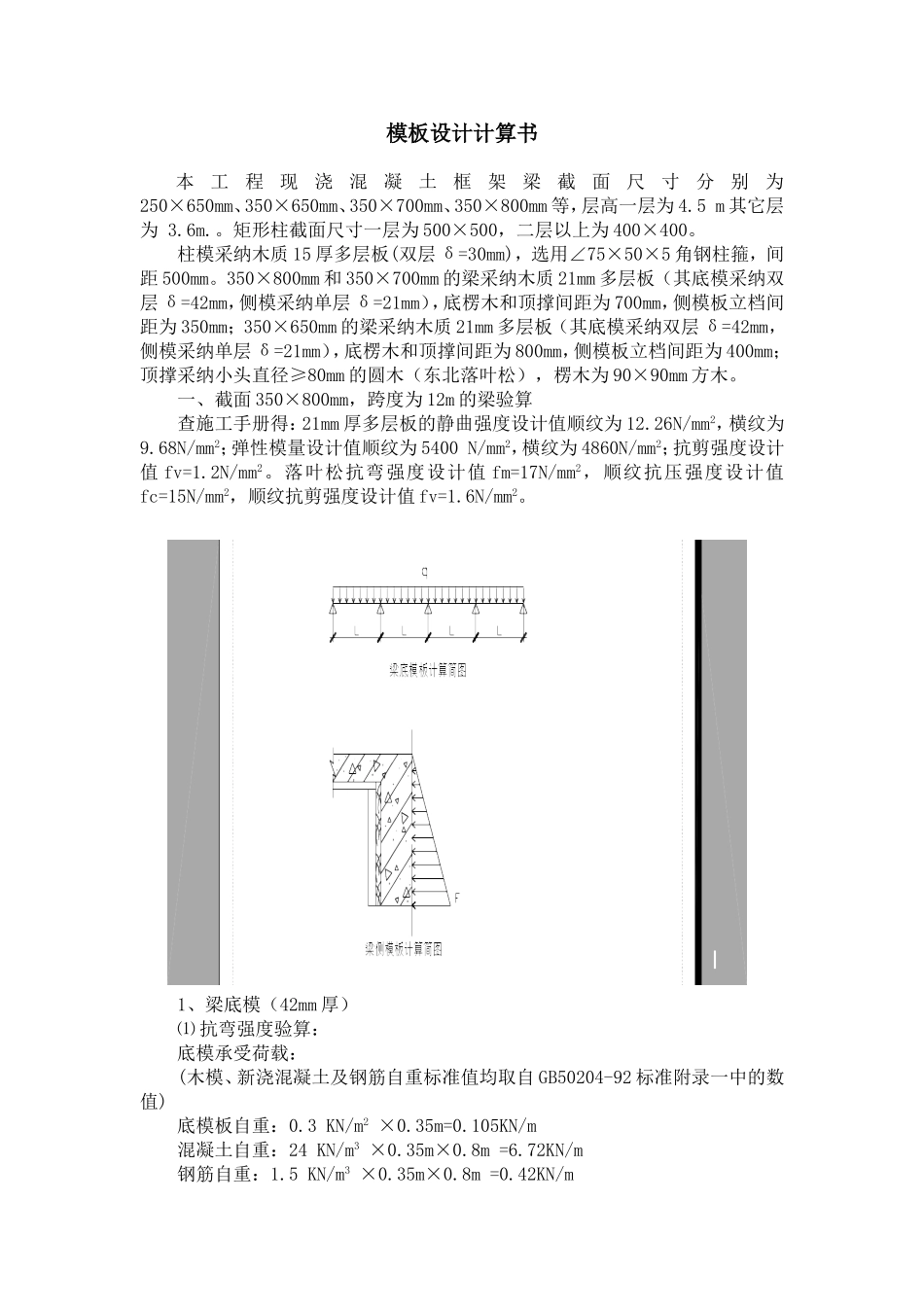

模板设计计算书本工程现浇混凝土框架梁截面尺寸分别为250×650mm、350×650mm、350×700mm、350×800mm 等，层高一层为 4.5 m 其它层为 3.6m.。矩形柱截面尺寸一层为 500×500，二层以上为 400×400。柱模采纳木质 15 厚多层板(双层 δ=30mm)，选用∠75×50×5 角钢柱箍，间距 500mm。350×800mm 和 350×700mm 的梁采纳木质 21mm 多层板（其底模采纳双层 δ=42mm，侧模采纳单层 δ=21mm），底楞木和顶撑间距为 700mm，侧模板立档间距为 350mm；350×650mm 的梁采纳木质 21mm 多层板（其底模采纳双层 δ=42mm，侧模采纳单层 δ=21mm），底楞木和顶撑间距为 800mm，侧模板立档间距为 400mm；顶撑采纳小头直径≥80mm 的圆木（东北落叶松），楞木为 90×90mm 方木。一、截面 350×800mm，跨度为 12m 的梁验算查施工手册得：21mm 厚多层板的静曲强度设计值顺纹为 12.26N/mm2，横纹为9.68N/mm2；弹性模量设计值顺纹为 5400 N/mm2，横纹为 4860N/mm2；抗剪强度设计值 fv=1.2N/mm2。落叶松抗弯强度设计值 fm=17N/mm2，顺纹抗压强度设计值fc=15N/mm2，顺纹抗剪强度设计值 fv=1.6N/mm2。1、梁底模（42mm 厚）⑴ 抗弯强度验算：底模承受荷载：(木模、新浇混凝土及钢筋自重标准值均取自 GB50204-92 标准附录一中的数值)底模板自重：0.3 KN/m2 ×0.35m=0.105KN/m混凝土自重：24 KN/m3 ×0.35m×0.8m =6.72KN/m钢筋自重：1.5 KN/m3 ×0.35m×0.8m =0.42KN/m振动荷载：2.0 KN/m2 ×0.35m=0.7KN/m总竖向荷载：q1=(0.105+6.72+0.42)×1.2+0.7×1.4=9.674KN/m乘以折减系数 0.9 则 q=9.674×0.9=8.7KN/m(荷载分项系数 1.2、1.4 均取自 GB50204-92 标准附录一中的数值)按四跨连续梁计算。按最不利荷载布置，由《四跨连续梁内力及变形系数表》中查得弯矩系数 Km=-0.121，剪力系数 Kv=-0.62，挠度系数 Kf=0.967。Mmax=KmqL2=-0.121×8.7KN/m×0.72=-0.516KN.mWn=bh2×1/6=350×422×1/6=102900mm3σm=M/Wn=0.516×106/102900=5.01N/mm2 ＜fm=12.26N/mm2故强度满足要求。⑵ 剪应力计算V=KvqL=-0.62×8.7×0.7=-3.78KN剪应力 τmax=3V/2bh =3×3780/（2×350×42）=0.39＜fv=1.2N/mm2 故抗剪能力符合要求。⑶ 挠度验算：按强度验算荷载组合，进行挠度验算时，不考虑振动荷载，所以 q=7.82KN/m。E=5400N/mm2I=bh3/12=350×423/12=2160900ωA=Kf×qL4/100EI =0.967×7.82×7004/(100×5400×2160...
