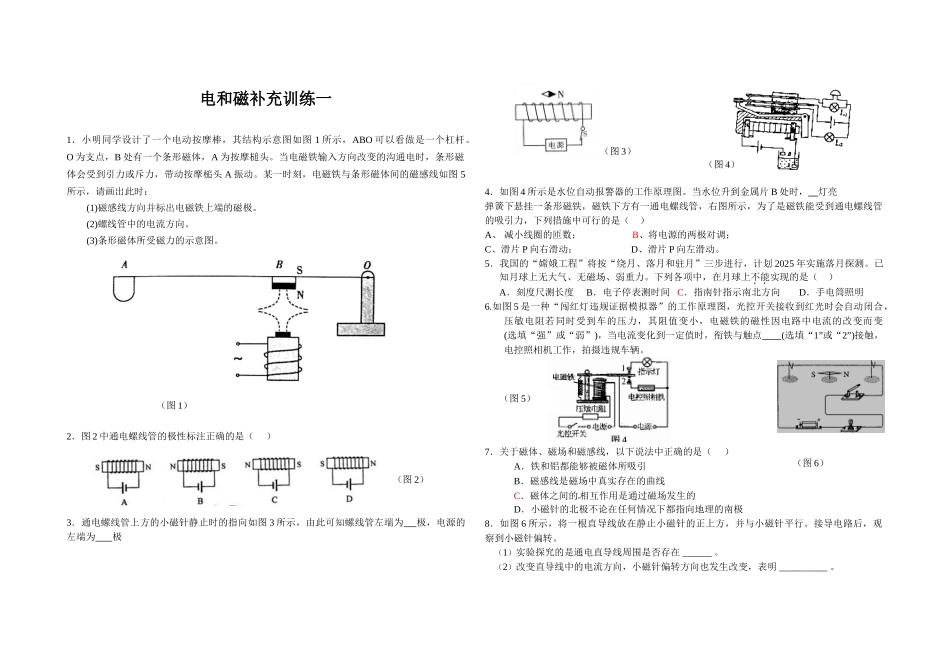

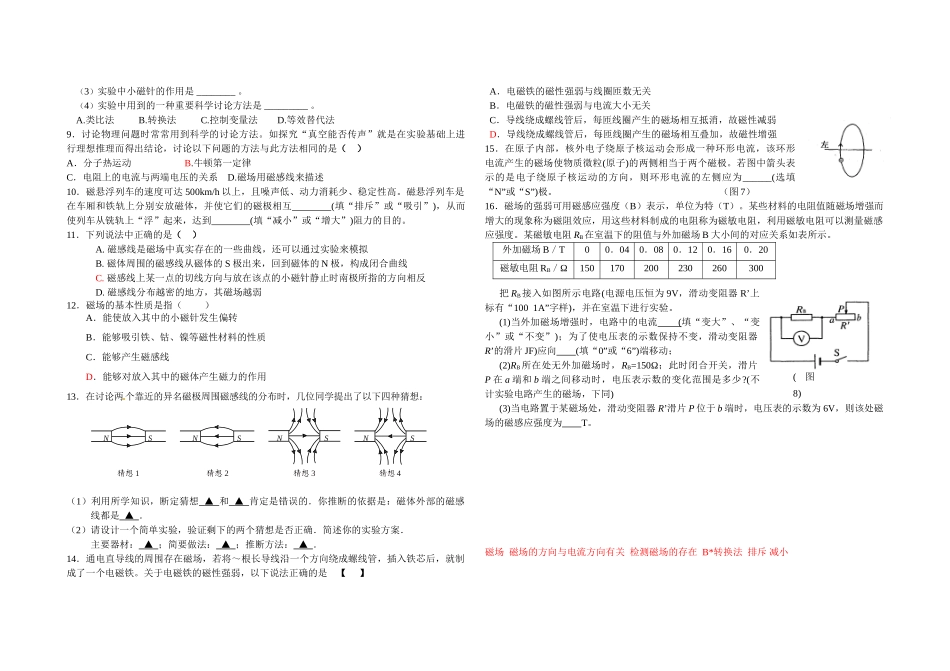

电和磁补充训练一1．小明同学设计了一个电动按摩棒，其结构示意图如图 1 所示，ABO 可以看做是一个杠杆。O 为支点，B 处有一个条形磁体，A 为按摩槌头。当电磁铁输入方向改变的沟通电时，条形磁体会受到引力或斥力，带动按摩槌头 A 振动。某一时刻，电磁铁与条形磁体间的磁感线如图 5所示，请画出此时：(1)磁感线方向并标出电磁铁上端的磁极。(2)螺线管中的电流方向。(3)条形磁体所受磁力的示意图。 （图 1）2．图 2 中通电螺线管的极性标注正确的是（ ）3．通电螺线管上方的小磁针静止时的指向如图 3 所示，由此可知螺线管左端为 极，电源的左端为 极（图 3）4．如图 4 所示是水位自动报警器的工作原理图。当水位升到金属片 B 处时， 灯亮弹簧下悬挂一条形磁铁，磁铁下方有一通电螺线管，右图所示，为了是磁铁能受到通电螺线管的吸引力，下列措施中可行的是（ ） A、 减小线圈的匝数； B、将电源的两极对调；C、滑片 P 向右滑动； D、滑片 P 向左滑动。5．我国的“嫦娥工程”将按“绕月、落月和驻月”三步进行，计划 2025 年实施落月探测。已知月球上无大气、无磁场、弱重力。下列各项中，在月球上不能实现的是（ ）A．刻度尺测长度 B．电子停表测时间 C．指南针指示南北方向 D．手电筒照明6.如图 5 是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变 (选填“强”或“弱”)，当电流变化到一定值时，衔铁与触点 (选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。7．关于磁体、磁场和磁感线，以下说法中正确的是（ ）A．铁和铝都能够被磁体所吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用是通过磁场发生的D．小磁针的北极不论在任何情况下都指向地理的南极8．如图 6 所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接导电路后，观察到小磁针偏转。（1）实验探究的是通电直导线周围是否存在 ______ 。（2）改变直导线中的电流方向，小磁针偏转方向也发生改变，表明 __________ 。（图 2）（图 4）（图 5）（图 6）（3）实验中小磁针的作用是 ________ 。（4）实验中用到的一种重要科学讨论方法是 _________ 。A.类比法 B.转换法 C.控制变量法 D.等效替代法9．讨论物理问题时常常用到科学的讨论方法。如探究“真空能否传声”就是在实验基础...
