电梯土建技术要求

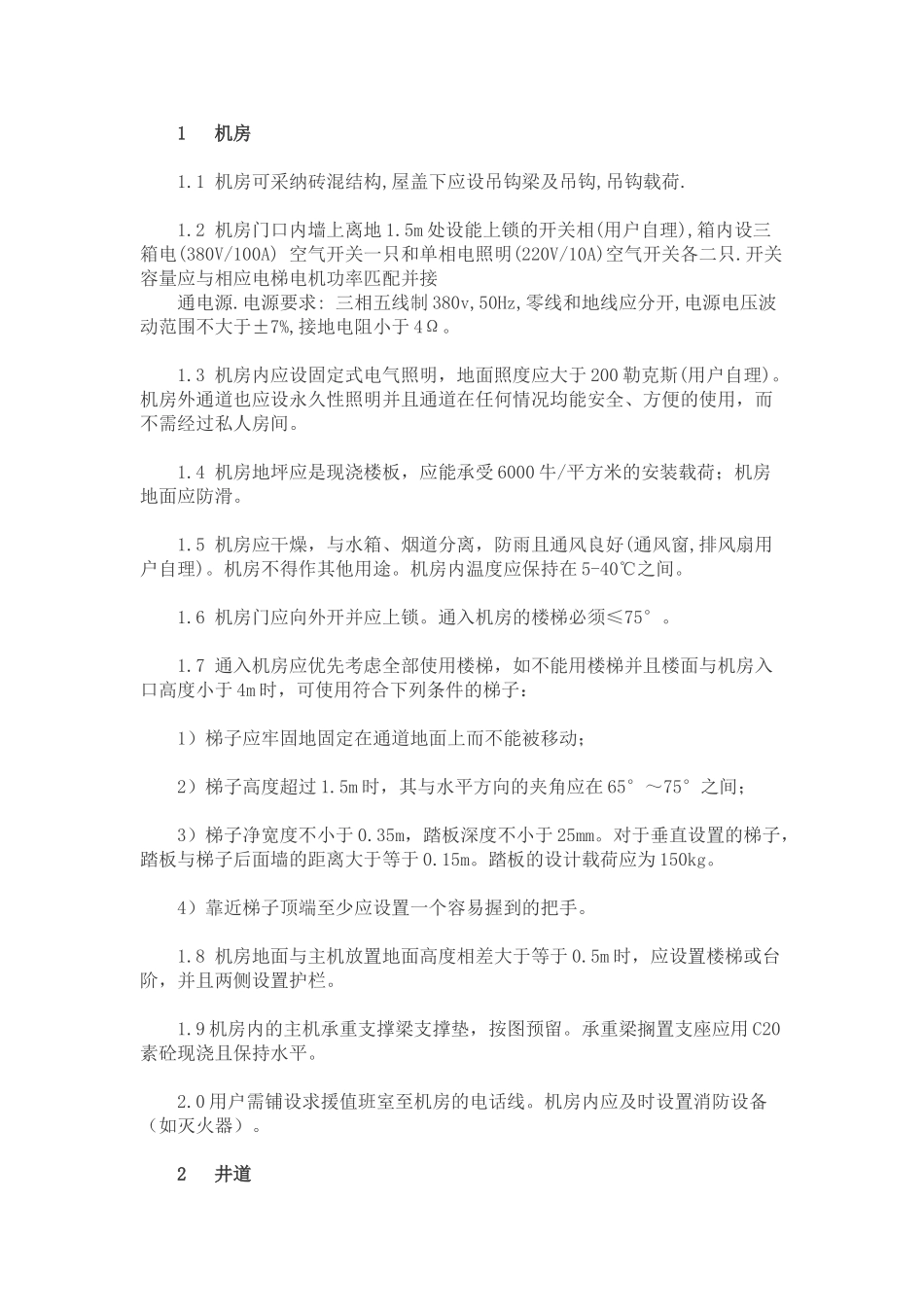

1 机房 1.1 机房可采纳砖混结构,屋盖下应设吊钩梁及吊钩,吊钩载荷. 1.2 机房门口内墙上离地 1.5m 处设能上锁的开关相(用户自理),箱内设三箱电(380V/100A) 空气开关一只和单相电照明(220V/10A)空气开关各二只.开关容量应与相应电梯电机功率匹配并接通电源.电源要求: 三相五线制 380v,50Hz,零线和地线应分开,电源电压波动范围不大于±7%,接地电阻小于 4Ω。 1.3 机房内应设固定式电气照明，地面照度应大于 200 勒克斯(用户自理)。机房外通道也应设永久性照明并且通道在任何情况均能安全、方便的使用，而不需经过私人房间。 1.4 机房地坪应是现浇楼板，应能承受 6000 牛/平方米的安装载荷；机房地面应防滑。 1.5 机房应干燥，与水箱、烟道分离，防雨且通风良好(通风窗,排风扇用户自理)。机房不得作其他用途。机房内温度应保持在 5-40℃之间。 1.6 机房门应向外开并应上锁。通入机房的楼梯必须≤75°。 1.7 通入机房应优先考虑全部使用楼梯，如不能用楼梯并且楼面与机房入口高度小于 4m 时，可使用符合下列条件的梯子： 1）梯子应牢固地固定在通道地面上而不能被移动； 2）梯子高度超过 1.5m 时，其与水平方向的夹角应在 65°～75°之间； 3）梯子净宽度不小于 0.35m，踏板深度不小于 25mm。对于垂直设置的梯子，踏板与梯子后面墙的距离大于等于 0.15m。踏板的设计载荷应为 150kg。 4）靠近梯子顶端至少应设置一个容易握到的把手。 1.8 机房地面与主机放置地面高度相差大于等于 0.5m 时，应设置楼梯或台阶，并且两侧设置护栏。 1.9 机房内的主机承重支撑梁支撑垫，按图预留。承重梁搁置支座应用 C20素砼现浇且保持水平。 2.0 用户需铺设求援值班室至机房的电话线。机房内应及时设置消防设备（如灭火器）。 2 井道 2.1 井道内一切建筑必须达到防火要求，不得装设与电梯无关的设备、电源及留无关的孔洞。 2.2 井道必须垂直，井道水平尺寸是用铅垂线从顶道底测定的最小净空尺寸，允许偏差值为正公差，提升高度≤30m，井道偏差值为 0- 25mm；提升高度≤30-60m，井道偏差值为 0-35mm；提升高度≥90m，井道偏差值为 0- 50mm。 2.3 井道内不允许有柱或基础承台突入井道。 2.4 井道顶部应设通风孔，通风面积至少为井道截面积的 1%，通风孔需设防护网。 2.5 用户在井道内应设永久性照明装置(布置距离见图示 Z-Z 或 Y-Y)，当层门全部关闭后，井道也能被照亮。 2.6 电梯安装之前，所有层...
