电气主接线及设计

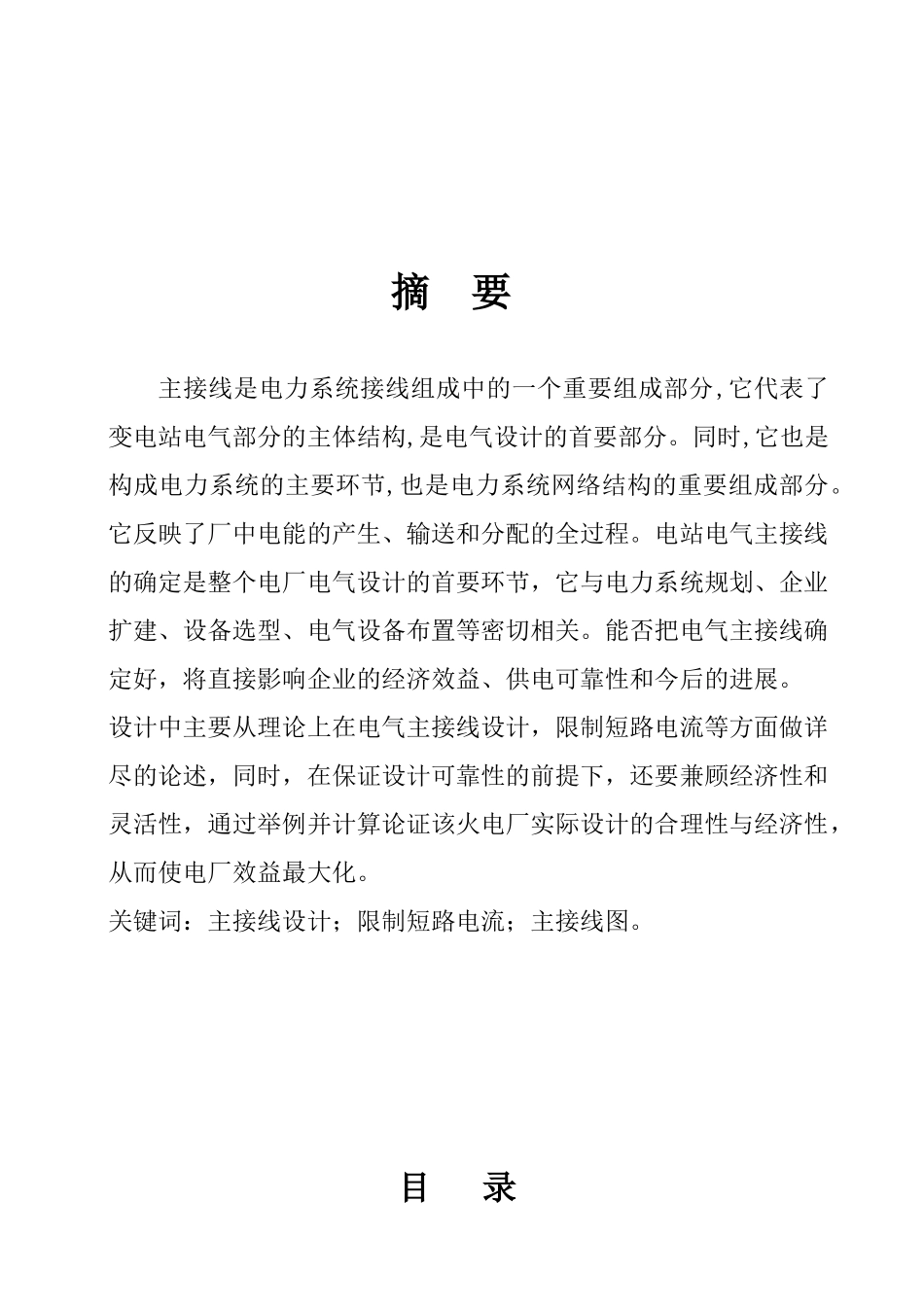

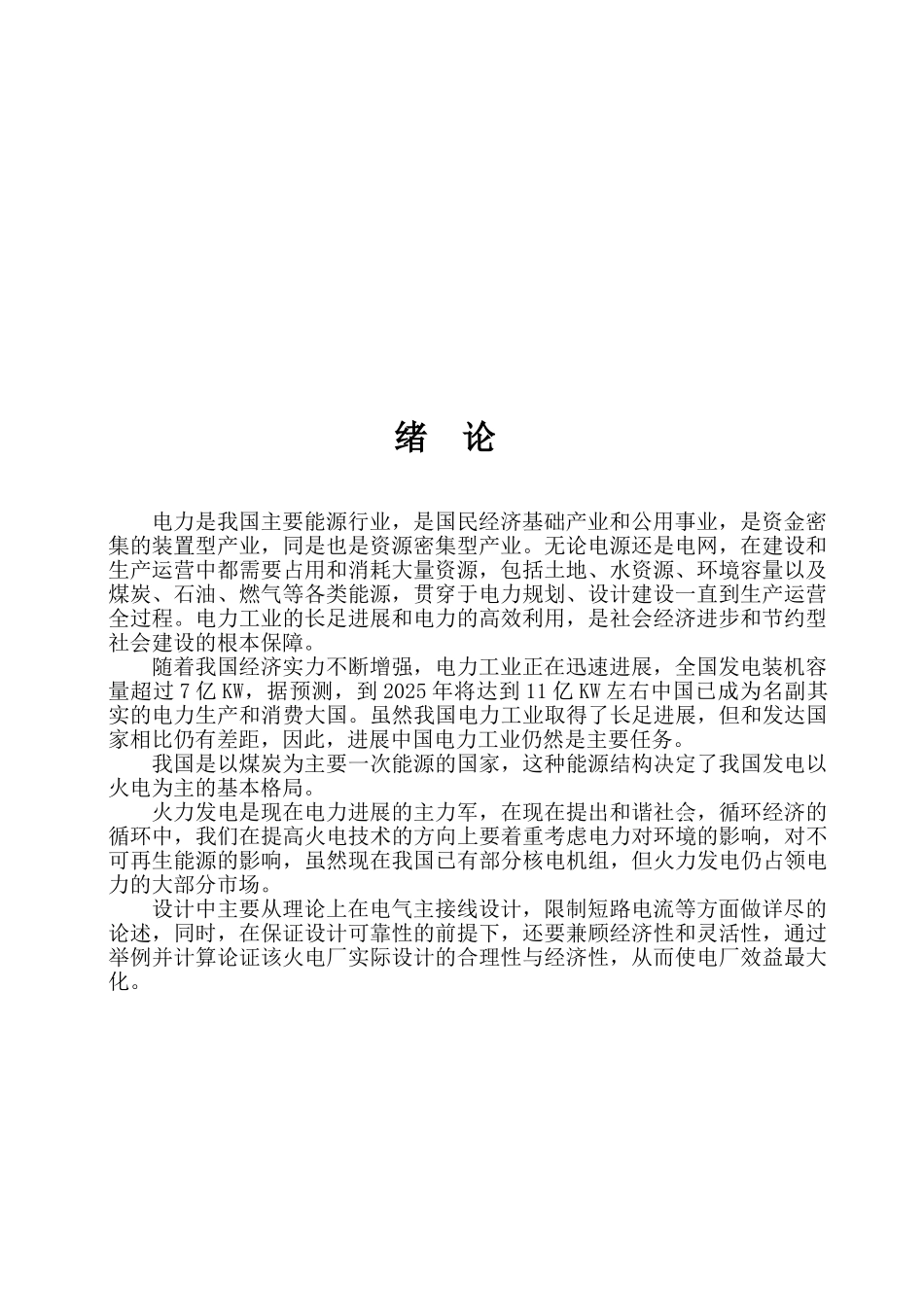

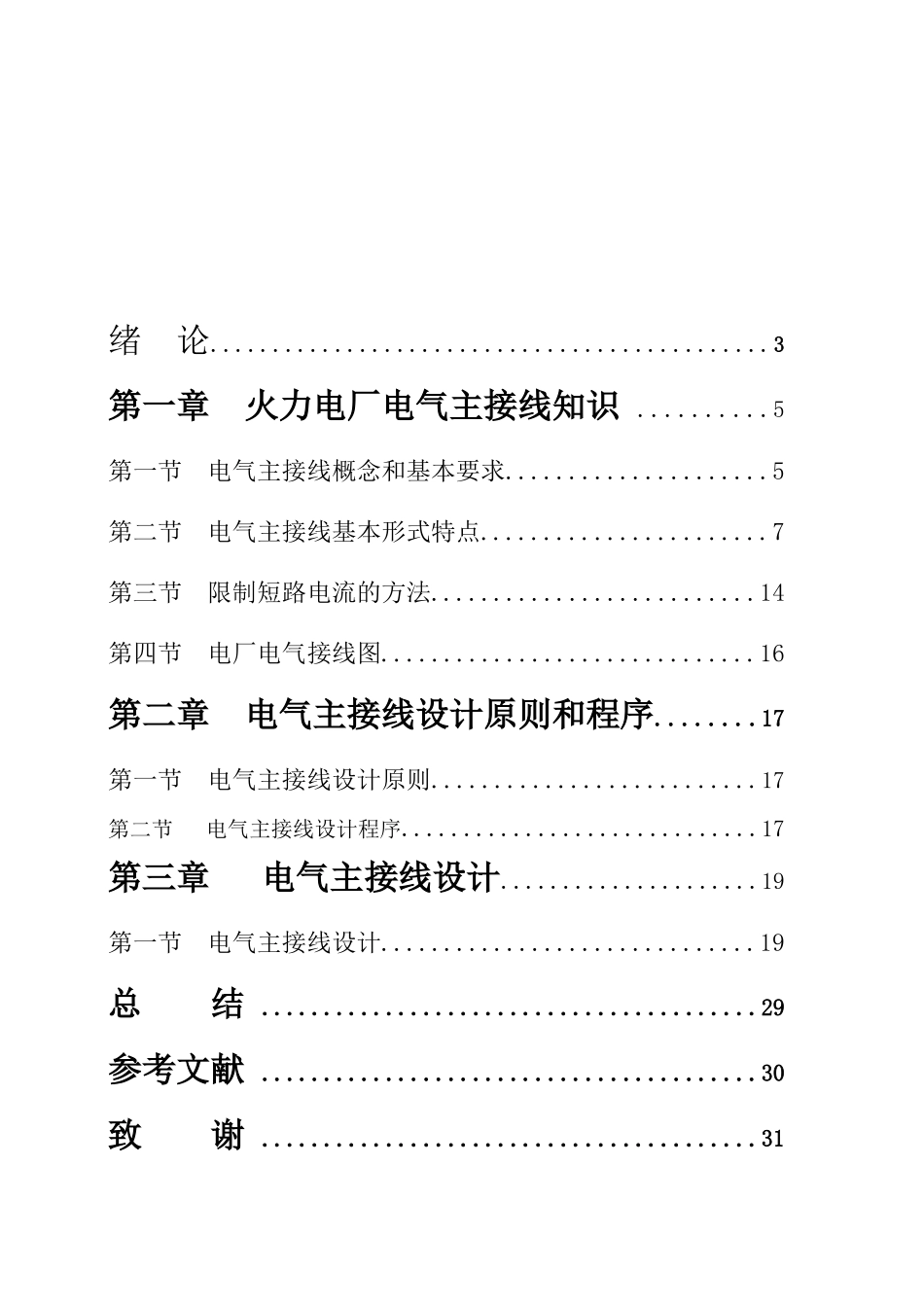

摘 要主接线是电力系统接线组成中的一个重要组成部分,它代表了变电站电气部分的主体结构,是电气设计的首要部分。同时,它也是构成电力系统的主要环节,也是电力系统网络结构的重要组成部分。它反映了厂中电能的产生、输送和分配的全过程。电站电气主接线的确定是整个电厂电气设计的首要环节，它与电力系统规划、企业扩建、设备选型、电气设备布置等密切相关。能否把电气主接线确定好，将直接影响企业的经济效益、供电可靠性和今后的进展。设计中主要从理论上在电气主接线设计，限制短路电流等方面做详尽的论述，同时，在保证设计可靠性的前提下，还要兼顾经济性和灵活性，通过举例并计算论证该火电厂实际设计的合理性与经济性，从而使电厂效益最大化。关键词：主接线设计；限制短路电流；主接线图。目 录绪 论.............................................3第一章 火力电厂电气主接线知识 ..........5第一节 电气主接线概念和基本要求.....................5第二节 电气主接线基本形式特点.......................7第三节 限制短路电流的方法..........................14第四节 电厂电气接线图..............................16第二章 电气主接线设计原则和程序........17第一节 电气主接线设计原则..........................17第二节 电气主接线设计程序.............................17第三章 电气主接线设计.....................19第一节 电气主接线设计..............................19总 结 ........................................29参考文献 ........................................30致 谢 ........................................31绪 论电力是我国主要能源行业，是国民经济基础产业和公用事业，是资金密集的装置型产业，同是也是资源密集型产业。无论电源还是电网，在建设和生产运营中都需要占用和消耗大量资源，包括土地、水资源、环境容量以及煤炭、石油、燃气等各类能源，贯穿于电力规划、设计建设一直到生产运营全过程。电力工业的长足进展和电力的高效利用，是社会经济进步和节约型社会建设的根本保障。随着我国经济实力不断增强，电力工业正在迅速进展，全国发电装机容量超过 7 亿 KW，据预测，到 2025 年将达到 11 亿 KW 左右中国已成为名副其实的电力生产和消费大国。虽然我国电力工业取得了长足进展，但和发达国家相比仍有差距，因此，进展中国电力工业仍然是主要任务。我国是以煤炭为...
