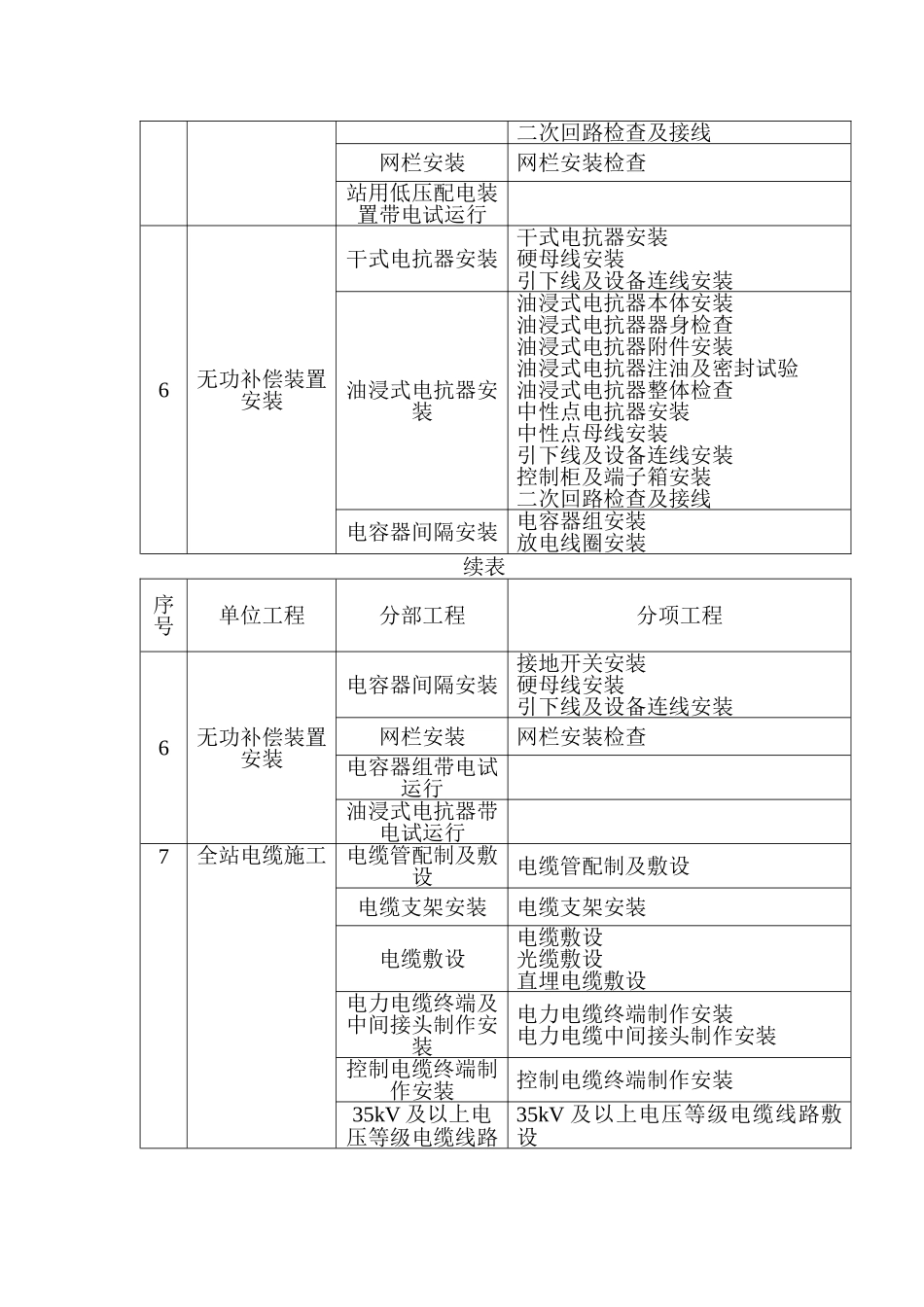

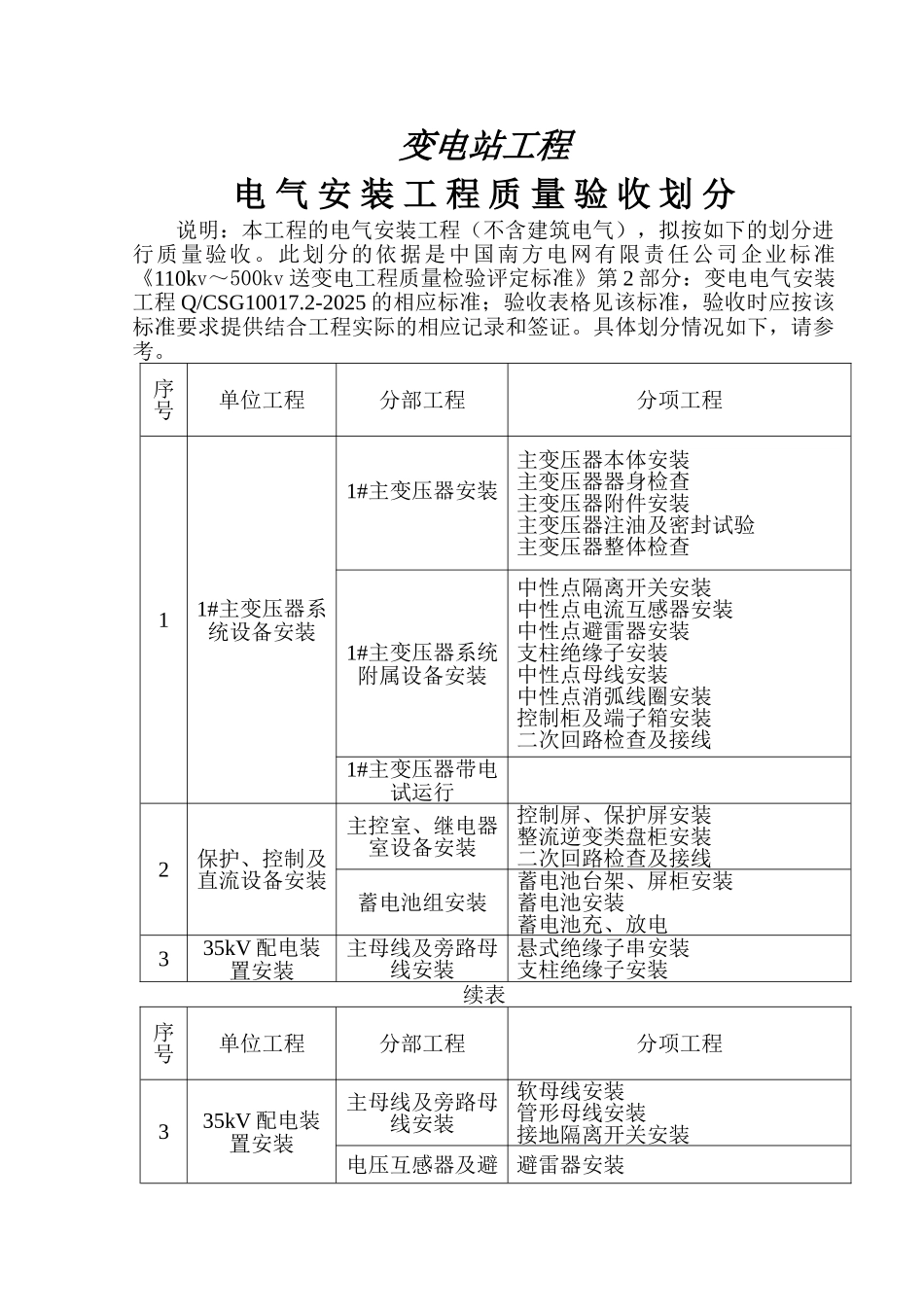

变电站工程电 气 安 装 工 程 质 量 验 收 划 分说明：本工程的电气安装工程（不含建筑电气），拟按如下的划分进行质量验收。此划分的依据是中国南方电网有限责任公司企业标准《110kv～500kv 送变电工程质量检验评定标准》第 2 部分：变电电气安装工程 Q/CSG10017.2-2025 的相应标准；验收表格见该标准，验收时应按该标准要求提供结合工程实际的相应记录和签证。具体划分情况如下，请参考。序号单位工程分部工程分项工程11#主变压器系统设备安装1#主变压器安装 主变压器本体安装主变压器器身检查主变压器附件安装主变压器注油及密封试验主变压器整体检查1#主变压器系统附属设备安装中性点隔离开关安装中性点电流互感器安装中性点避雷器安装支柱绝缘子安装中性点母线安装中性点消弧线圈安装控制柜及端子箱安装二次回路检查及接线1#主变压器带电试运行2保护、控制及直流设备安装主控室、继电器室设备安装控制屏、保护屏安装整流逆变类盘柜安装二次回路检查及接线蓄电池组安装蓄电池台架、屏柜安装蓄电池安装蓄电池充、放电335kV 配电装置安装主母线及旁路母线安装悬式绝缘子串安装支柱绝缘子安装续表序号单位工程分部工程分项工程335kV 配电装置安装主母线及旁路母线安装软母线安装管形母线安装接地隔离开关安装电压互感器及避避雷器安装雷器安装互感器安装隔离开关安装引下线及设备连线安装端子箱安装二次回路检查及接线35kV 进线（含母联、分段及旁路）间隔安装隔离开关安装断路器安装电流互感器安装避雷器安装穿墙套管安装支柱绝缘子安装母线安装引下线及设备连线安装电压互感器安装端子箱安装二次回路检查及接线35kV 配电柜安装配电柜安装硬母线安装真空断路器检查二次回路检查及接线限流电电抗器安装母线安装穿墙套管安装限流电抗器安装支柱绝缘子安装35kV 配电装置带电试运行435kV 封闭式组合电器安装35kV 封闭式组合电器检查安装基础检查及设备支架安装封闭式组合电器检查安装电压互感器、避雷器安装续表序号单位工程分部工程分项工程435kV 封闭式组合电器安装35kV 封闭式组合电器配套设备安装电压（电流）互感器安装避雷器安装引下线及设备连线安装悬式绝缘子串安装35kV 封闭式组合电器控制设备安装控制柜及端子箱安装二次回路检查及接线35kV 封闭式组合电器带电试运行5站用配电装置安装站用变压器安装油浸式变压器安装干式变压器安装站用低压配电装置安装低压配电盘安装硬母线安装二次回路检查及接线网栏安装网...
