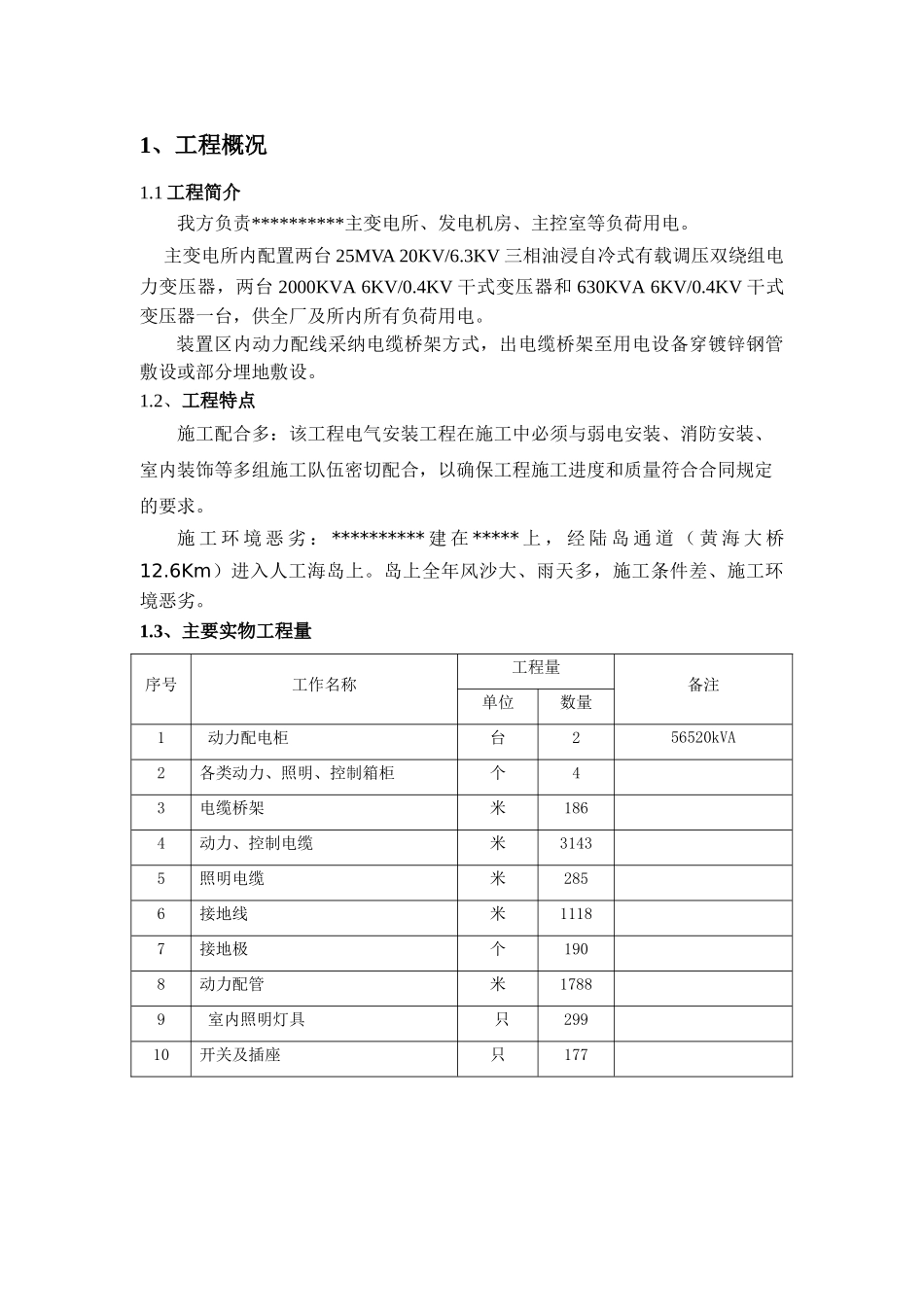

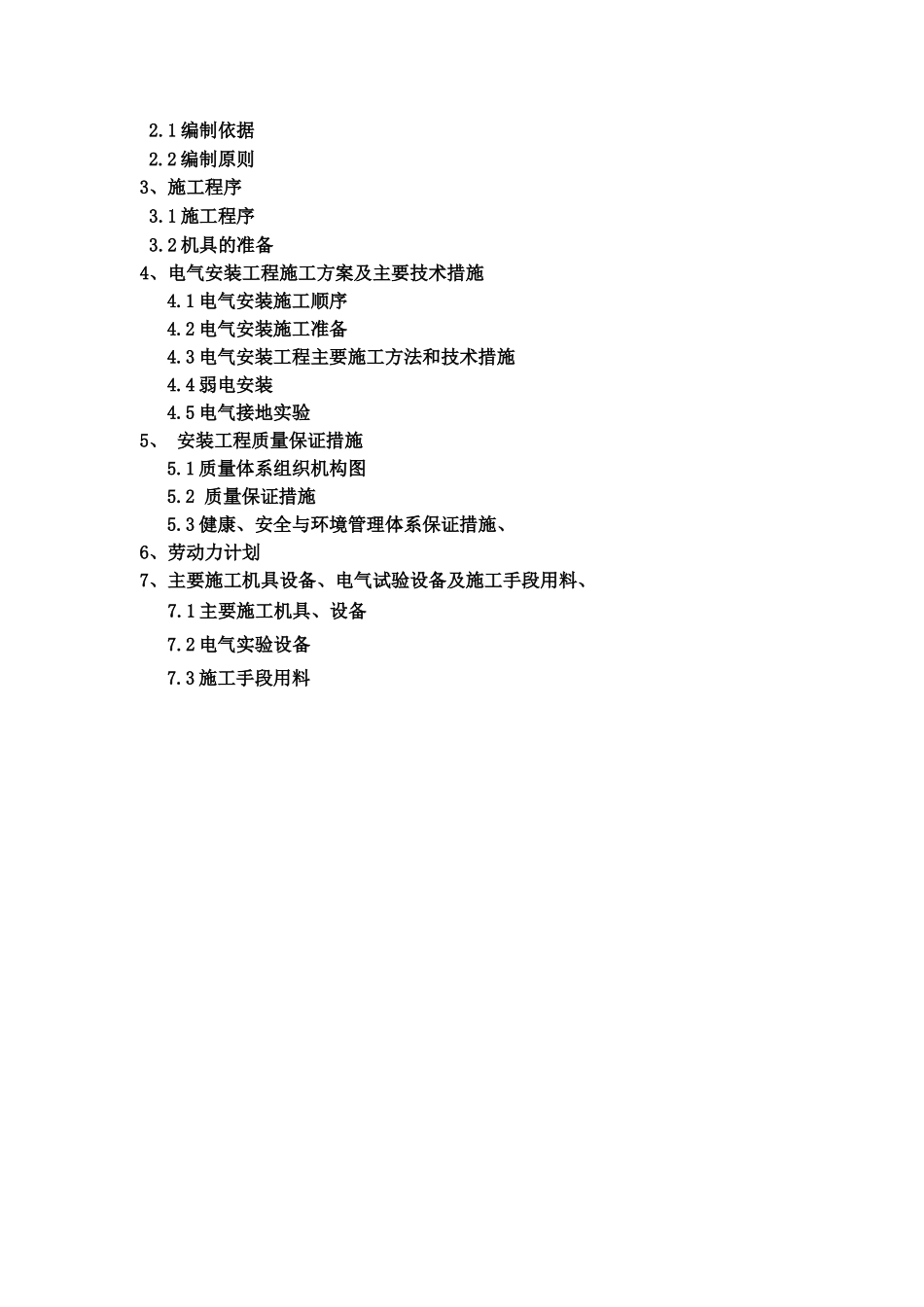

某电气安装项目施工方案施工单位：**建设工程有限公司编制日期：二〇一〇年三月二十二日目 录1、工程概况 1.1 工程简介1.2 工程特点1.3 主要实物工作量2、编制依据及原则 2.1 编制依据 2.2 编制原则3、施工程序 3.1 施工程序 3.2 机具的准备4、电气安装工程施工方案及主要技术措施4.1 电气安装施工顺序4.2 电气安装施工准备4.3 电气安装工程主要施工方法和技术措施4.4 弱电安装4.5 电气接地实验5、 安装工程质量保证措施5.1 质量体系组织机构图5.2 质量保证措施5.3 健康、安全与环境管理体系保证措施、6、劳动力计划7、主要施工机具设备、电气试验设备及施工手段用料、 7.1 主要施工机具、设备 7.2 电气实验设备 7.3 施工手段用料1、工程概况1.1 工程简介我方负责**********主变电所、发电机房、主控室等负荷用电。 主变电所内配置两台 25MVA 20KV/6.3KV 三相油浸自冷式有载调压双绕组电力变压器，两台 2000KVA 6KV/0.4KV 干式变压器和 630KVA 6KV/0.4KV 干式变压器一台，供全厂及所内所有负荷用电。装置区内动力配线采纳电缆桥架方式，出电缆桥架至用电设备穿镀锌钢管敷设或部分埋地敷设。1.2、工程特点施工配合多：该工程电气安装工程在施工中必须与弱电安装、消防安装、室内装饰等多组施工队伍密切配合，以确保工程施工进度和质量符合合同规定的要求。施 工 环 境 恶 劣 ： ********** 建 在 ***** 上 ， 经 陆 岛 通 道 （ 黄 海 大 桥12.6Km）进入人工海岛上。岛上全年风沙大、雨天多，施工条件差、施工环境恶劣。1.3、主要实物工程量序号工作名称工程量备注单位数量1 动力配电柜台256520kVA2各类动力、照明、控制箱柜个43电缆桥架米1864动力、控制电缆米31435照明电缆米2856接地线米11187接地极个1908动力配管米17889 室内照明灯具 只 29910开关及插座只1772、编制依据及原则2.1、编制依据2.1.1、由建设单位（业主方）提供的电气装置安装工程图纸：主变电所电气图纸，发电机房电气图纸，主控室电气图纸。2.1.2、 中华人民共和国颁布的现行安装工程施工的有关法律规范、规程及验收标准，所执行法律规范主要目录如下：《电气装置安装工程高压电器施工及验收法律规范》 GBJ147-90《电气装置安装工程母线装置施工及验收法律规范》 GBJ149-90《电气装置安装工程电气设备交接试验标准》 GB50150-2025《电气装置安装工程电缆线路施工及验收法律规范》 GB50168-2025《电气装...
