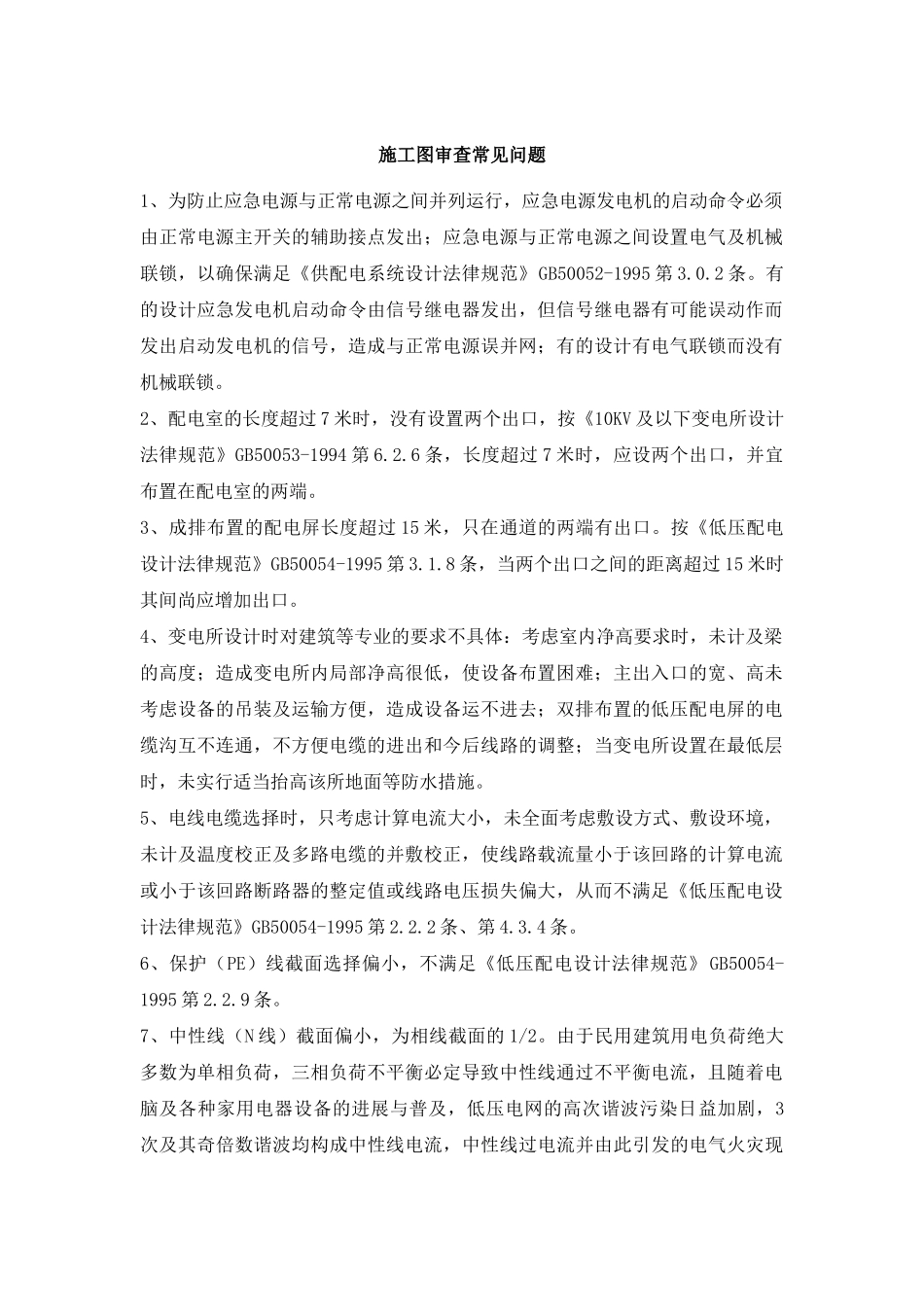

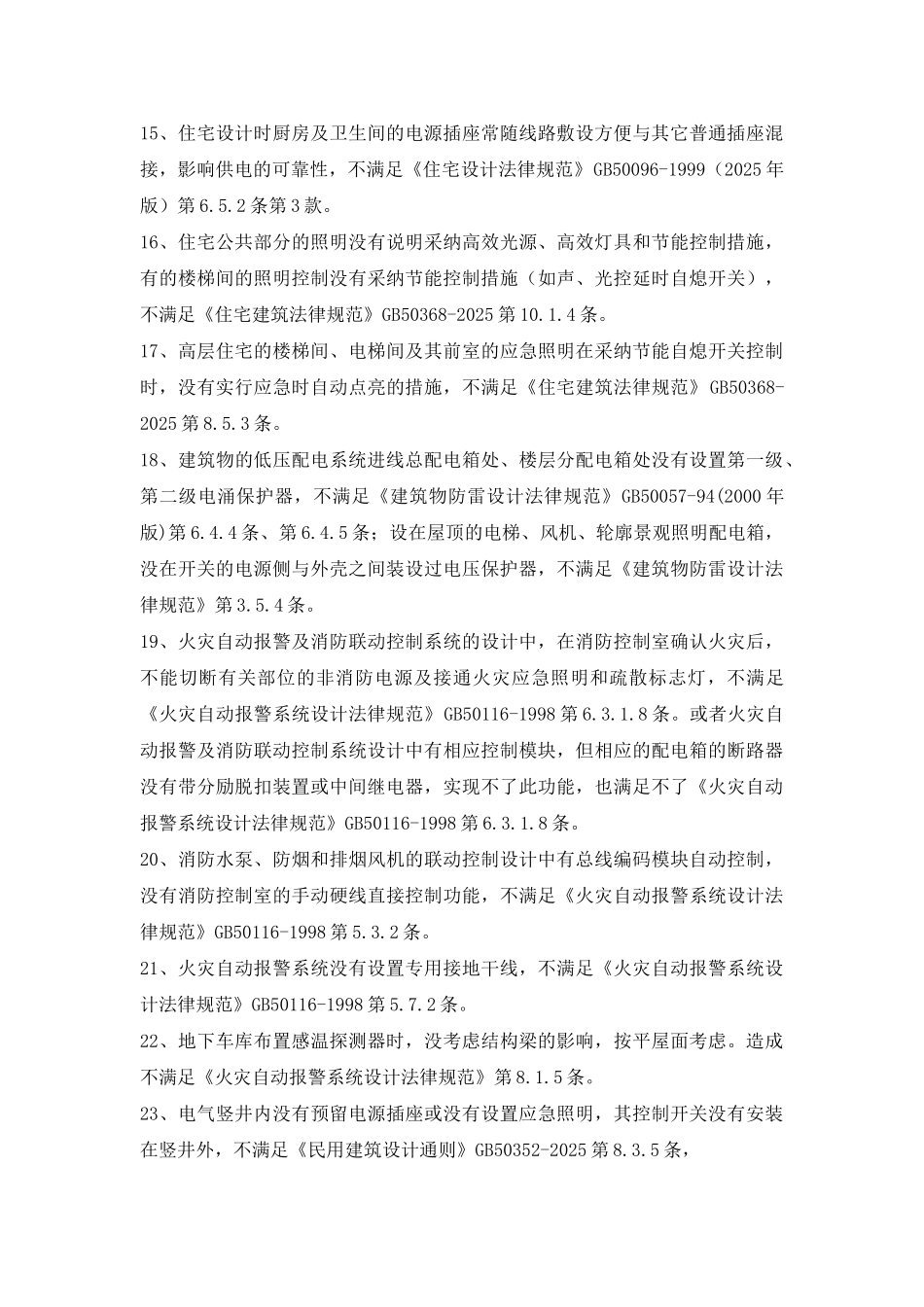

施工图审查常见问题1、为防止应急电源与正常电源之间并列运行，应急电源发电机的启动命令必须由正常电源主开关的辅助接点发出；应急电源与正常电源之间设置电气及机械联锁，以确保满足《供配电系统设计法律规范》GB50052-1995 第 3.0.2 条。有的设计应急发电机启动命令由信号继电器发出，但信号继电器有可能误动作而发出启动发电机的信号，造成与正常电源误并网；有的设计有电气联锁而没有机械联锁。2、配电室的长度超过 7 米时，没有设置两个出口，按《10KV 及以下变电所设计法律规范》GB50053-1994 第 6.2.6 条，长度超过 7 米时，应设两个出口，并宜布置在配电室的两端。3、成排布置的配电屏长度超过 15 米，只在通道的两端有出口。按《低压配电设计法律规范》GB50054-1995 第 3.1.8 条，当两个出口之间的距离超过 15 米时其间尚应增加出口。4、变电所设计时对建筑等专业的要求不具体：考虑室内净高要求时，未计及梁的高度；造成变电所内局部净高很低，使设备布置困难；主出入口的宽、高未考虑设备的吊装及运输方便，造成设备运不进去；双排布置的低压配电屏的电缆沟互不连通，不方便电缆的进出和今后线路的调整；当变电所设置在最低层时，未实行适当抬高该所地面等防水措施。5、电线电缆选择时，只考虑计算电流大小，未全面考虑敷设方式、敷设环境，未计及温度校正及多路电缆的并敷校正，使线路载流量小于该回路的计算电流或小于该回路断路器的整定值或线路电压损失偏大，从而不满足《低压配电设计法律规范》GB50054-1995 第 2.2.2 条、第 4.3.4 条。6、保护（PE）线截面选择偏小，不满足《低压配电设计法律规范》 GB50054-1995 第 2.2.9 条。7、中性线（N 线）截面偏小，为相线截面的 1/2。由于民用建筑用电负荷绝大多数为单相负荷，三相负荷不平衡必定导致中性线通过不平衡电流，且随着电脑及各种家用电器设备的进展与普及，低压电网的高次谐波污染日益加剧，3次及其奇倍数谐波均构成中性线电流，中性线过电流并由此引发的电气火灾现象也日渐增多。故在民用建筑中性线截面不宜小于相线截面，以确保满足《低压配电设计法律规范》GB50054-1995 第 2.2.6 条及第 2.2.7 条。8、电气系统图中，断路器及漏电断路器极数选择错误，不满足《低压配电设计法律规范》GB50054-1995 第 4.5.6 条。应为不装设漏电电流保护的：三相回路断路器应采纳三极，单相回路断路器应采纳单极；装设漏电电流保护的：三相回路漏电...
