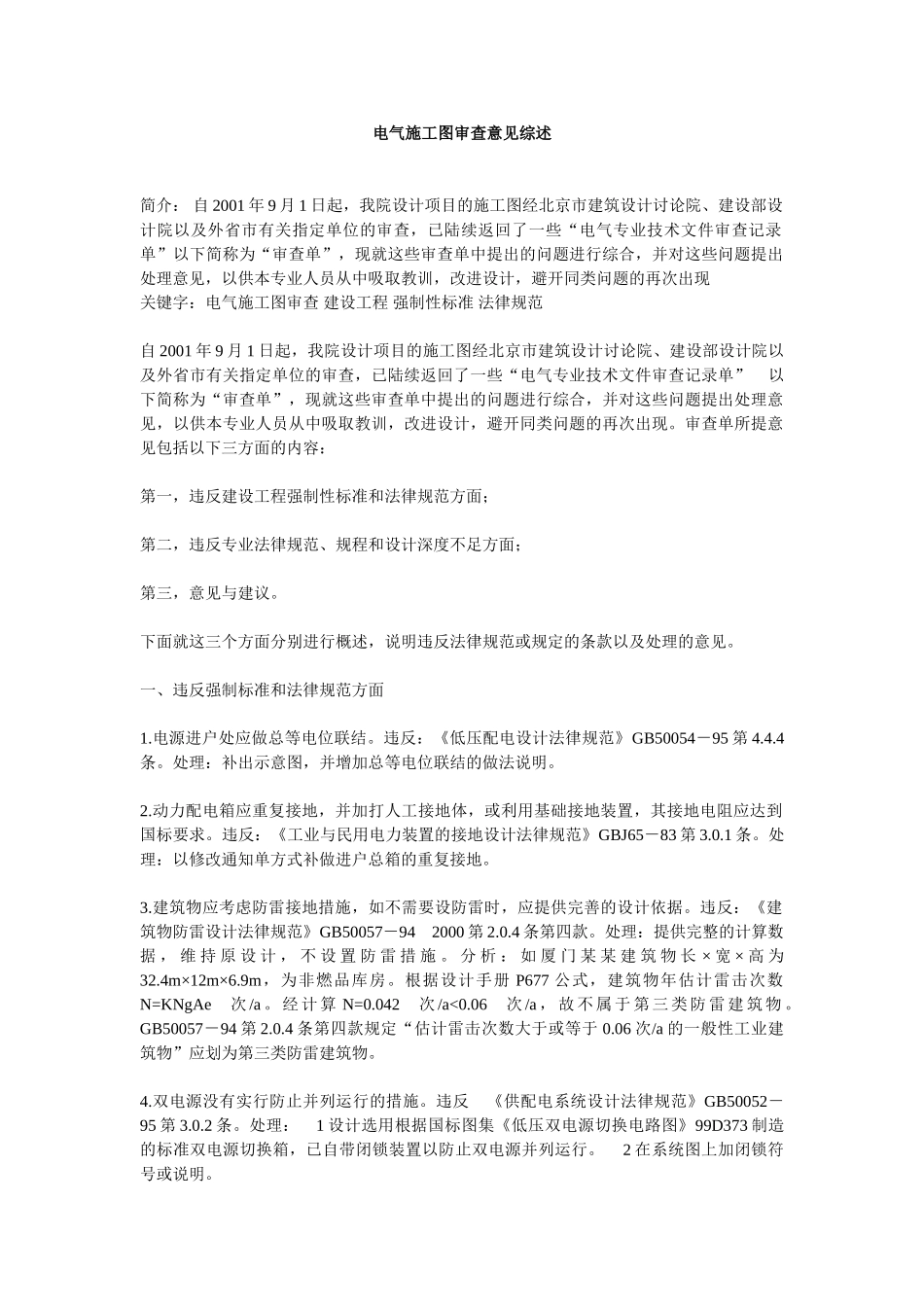

电气施工图审查意见综述

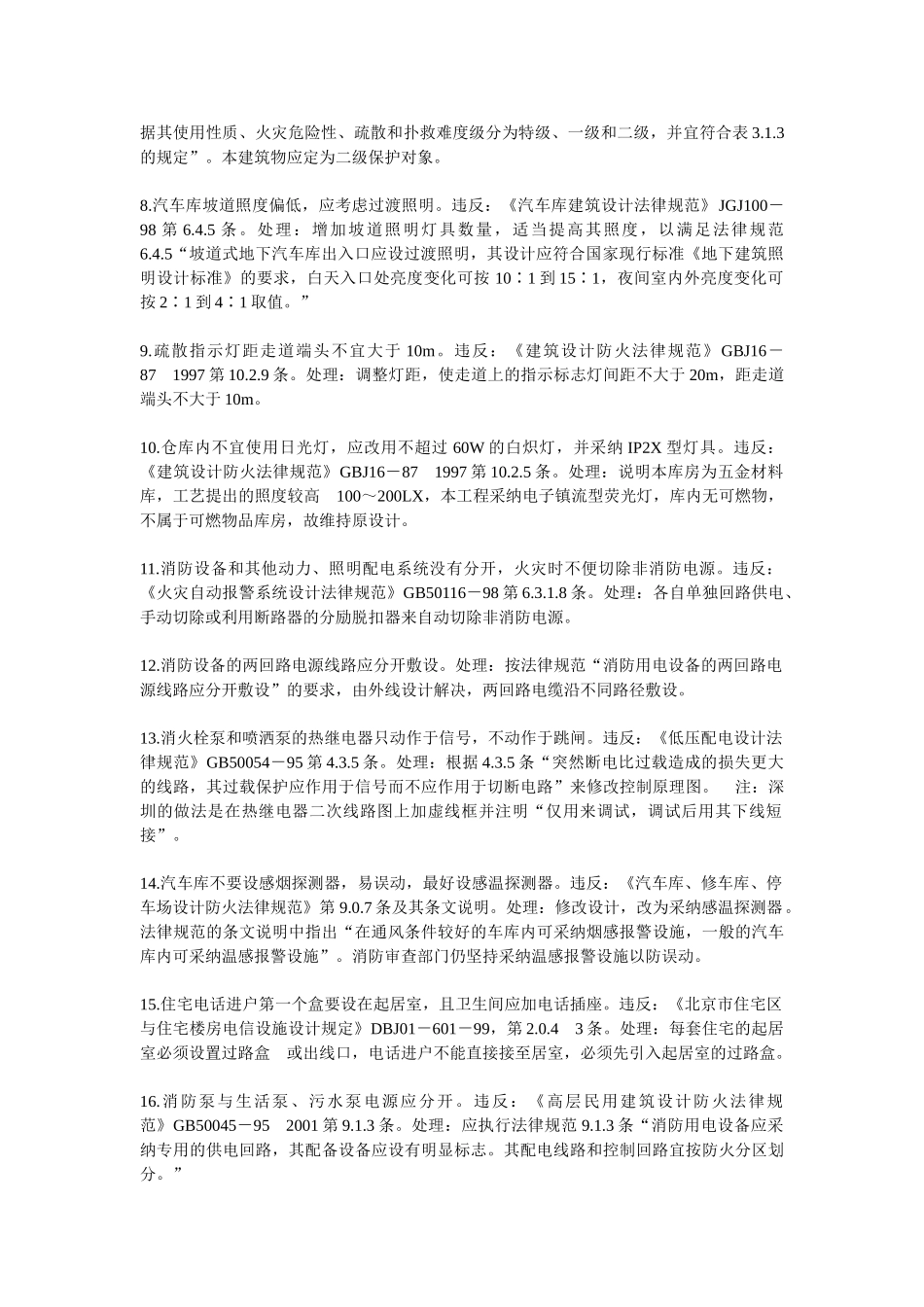

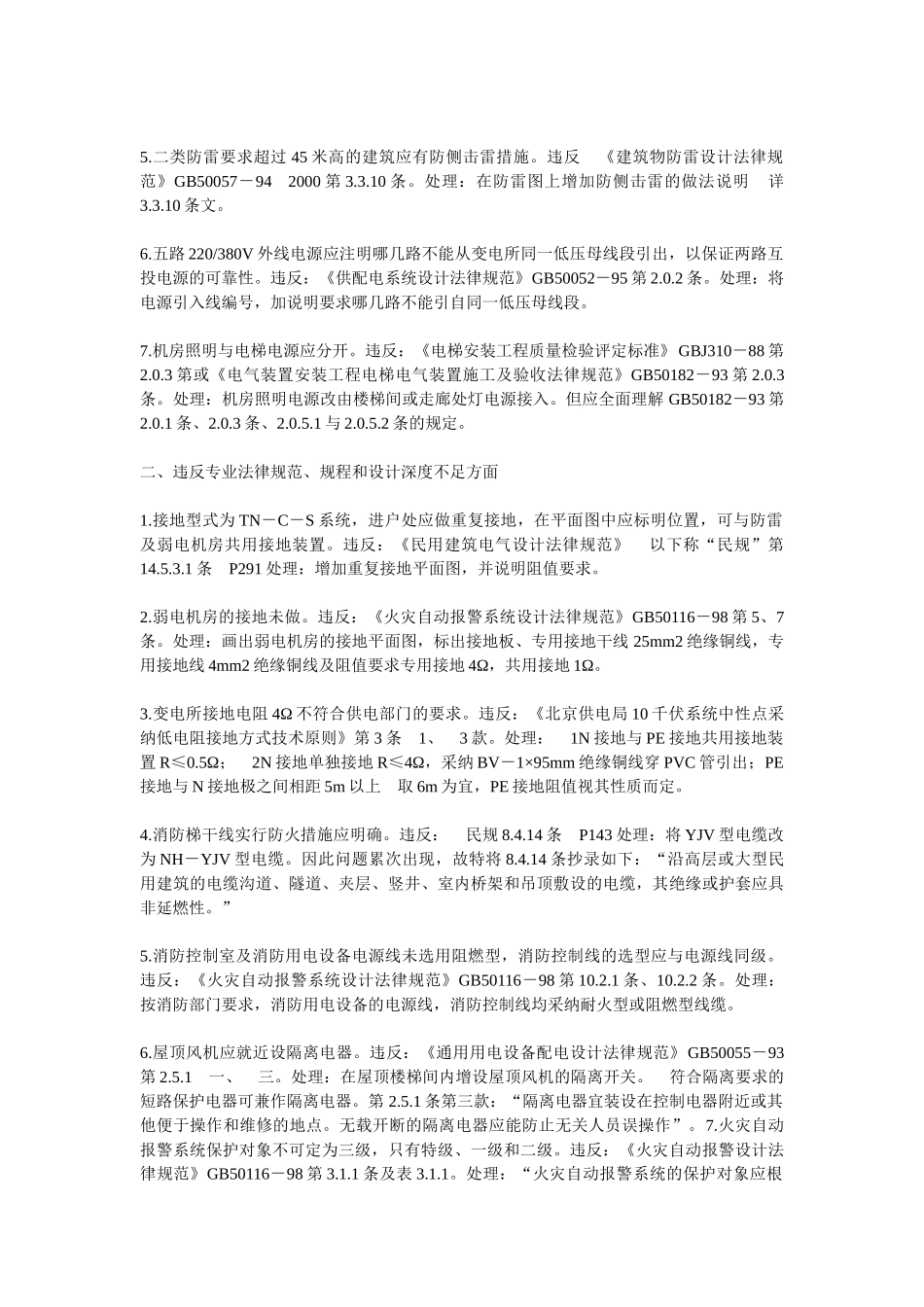

电气施工图审查意见综述 简介： 自 2001 年 9 月 1 日起，我院设计项目的施工图经北京市建筑设计讨论院、建设部设计院以及外省市有关指定单位的审查，已陆续返回了一些“电气专业技术文件审查记录单”以下简称为“审查单”，现就这些审查单中提出的问题进行综合，并对这些问题提出处理意见，以供本专业人员从中吸取教训，改进设计，避开同类问题的再次出现关键字：电气施工图审查 建设工程 强制性标准 法律规范 自 2001 年 9 月 1 日起，我院设计项目的施工图经北京市建筑设计讨论院、建设部设计院以及外省市有关指定单位的审查，已陆续返回了一些“电气专业技术文件审查记录单”以下简称为“审查单”，现就这些审查单中提出的问题进行综合，并对这些问题提出处理意见，以供本专业人员从中吸取教训，改进设计，避开同类问题的再次出现。审查单所提意见包括以下三方面的内容：第一，违反建设工程强制性标准和法律规范方面；第二，违反专业法律规范、规程和设计深度不足方面；第三，意见与建议。下面就这三个方面分别进行概述，说明违反法律规范或规定的条款以及处理的意见。一、违反强制标准和法律规范方面1.电源进户处应做总等电位联结。违反：《低压配电设计法律规范》GB50054－95 第 4.4.4条。处理：补出示意图，并增加总等电位联结的做法说明。2.动力配电箱应重复接地，并加打人工接地体，或利用基础接地装置，其接地电阻应达到国标要求。违反：《工业与民用电力装置的接地设计法律规范》GBJ65－83 第 3.0.1 条。处理：以修改通知单方式补做进户总箱的重复接地。3.建筑物应考虑防雷接地措施，如不需要设防雷时，应提供完善的设计依据。违反：《建筑物防雷设计法律规范》GB50057－942000 第 2.0.4 条第四款。处理：提供完整的计算数据 ， 维 持 原 设 计 ， 不 设 置 防 雷 措 施 。 分 析 ： 如 厦 门 某 某 建 筑 物 长 × 宽 × 高 为32.4m×12m×6.9m，为非燃品库房。根据设计手册 P677 公式，建筑物年估计雷击次数N=KNgAe 次 /a 。 经 计 算 N=0.042 次 /a<0.06 次 /a ， 故 不 属 于 第 三 类 防 雷 建 筑 物 。GB50057－94 第 2.0.4 条第四款规定“估计雷击次数大于或等于 0.06 次/a 的一般性工业建筑物”应划为第三类防雷建筑物。4.双电源没有实行防止并列运行的措施。违反《供配电系统设计法律规范》GB50052－95 第 3.0.2 ...
