监控系统各种干扰解决大全

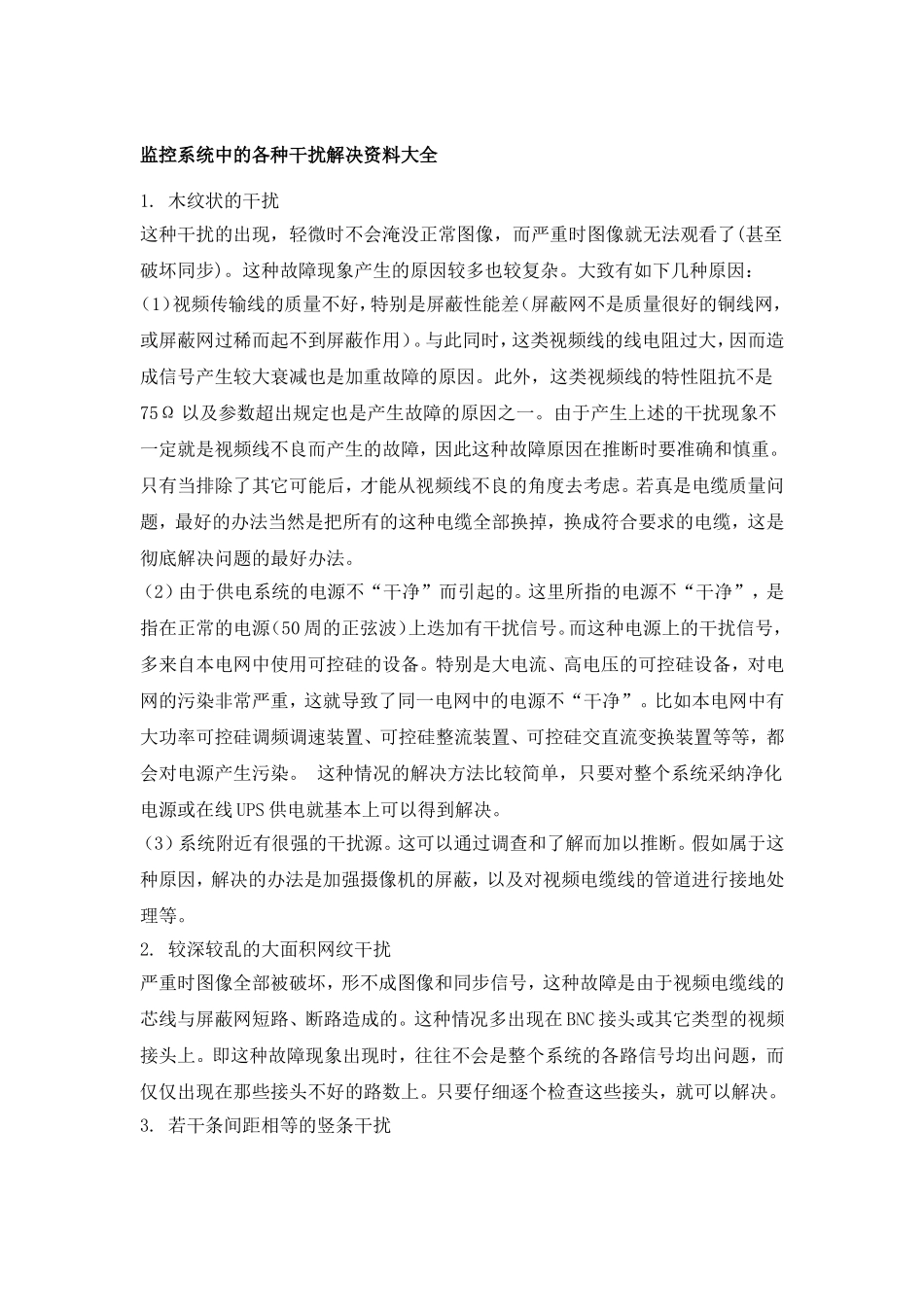

监控系统中的各种干扰解决资料大全1. 木纹状的干扰这种干扰的出现，轻微时不会淹没正常图像，而严重时图像就无法观看了(甚至破坏同步)。这种故障现象产生的原因较多也较复杂。大致有如下几种原因： （1）视频传输线的质量不好，特别是屏蔽性能差（屏蔽网不是质量很好的铜线网，或屏蔽网过稀而起不到屏蔽作用）。与此同时，这类视频线的线电阻过大，因而造成信号产生较大衰减也是加重故障的原因。此外，这类视频线的特性阻抗不是75Ω 以及参数超出规定也是产生故障的原因之一。由于产生上述的干扰现象不一定就是视频线不良而产生的故障，因此这种故障原因在推断时要准确和慎重。只有当排除了其它可能后，才能从视频线不良的角度去考虑。若真是电缆质量问题，最好的办法当然是把所有的这种电缆全部换掉，换成符合要求的电缆，这是彻底解决问题的最好办法。 （2）由于供电系统的电源不“干净”而引起的。这里所指的电源不“干净”，是指在正常的电源（50 周的正弦波）上迭加有干扰信号。而这种电源上的干扰信号，多来自本电网中使用可控硅的设备。特别是大电流、高电压的可控硅设备，对电网的污染非常严重，这就导致了同一电网中的电源不“干净”。比如本电网中有大功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等等，都会对电源产生污染。 这种情况的解决方法比较简单，只要对整个系统采纳净化电源或在线 UPS 供电就基本上可以得到解决。（3）系统附近有很强的干扰源。这可以通过调查和了解而加以推断。假如属于这种原因，解决的办法是加强摄像机的屏蔽，以及对视频电缆线的管道进行接地处理等。 2. 较深较乱的大面积网纹干扰 严重时图像全部被破坏，形不成图像和同步信号，这种故障是由于视频电缆线的芯线与屏蔽网短路、断路造成的。这种情况多出现在 BNC 接头或其它类型的视频接头上。即这种故障现象出现时，往往不会是整个系统的各路信号均出问题，而仅仅出现在那些接头不好的路数上。只要仔细逐个检查这些接头，就可以解决。 3. 若干条间距相等的竖条干扰 干扰信号的频率基本上是行频的整数倍，这是由于视频传输线的特性阻抗不是75Ω 而导致阻抗失配造成的。也可以说，产生这种干扰现象是由视频电缆的特性阻抗和分布参数都不符合要求综合引起的。解决的方法一般靠“始端串接电阻”或“终端并接电阻”的方法去解决。另外，值得注意的是，在视频传输距离很短时（一般为 150 米以内），使用上述阻抗失配和分布...
