福州某火车站高架候车室h型钢骨梁、网架、无站台雨棚施工方案

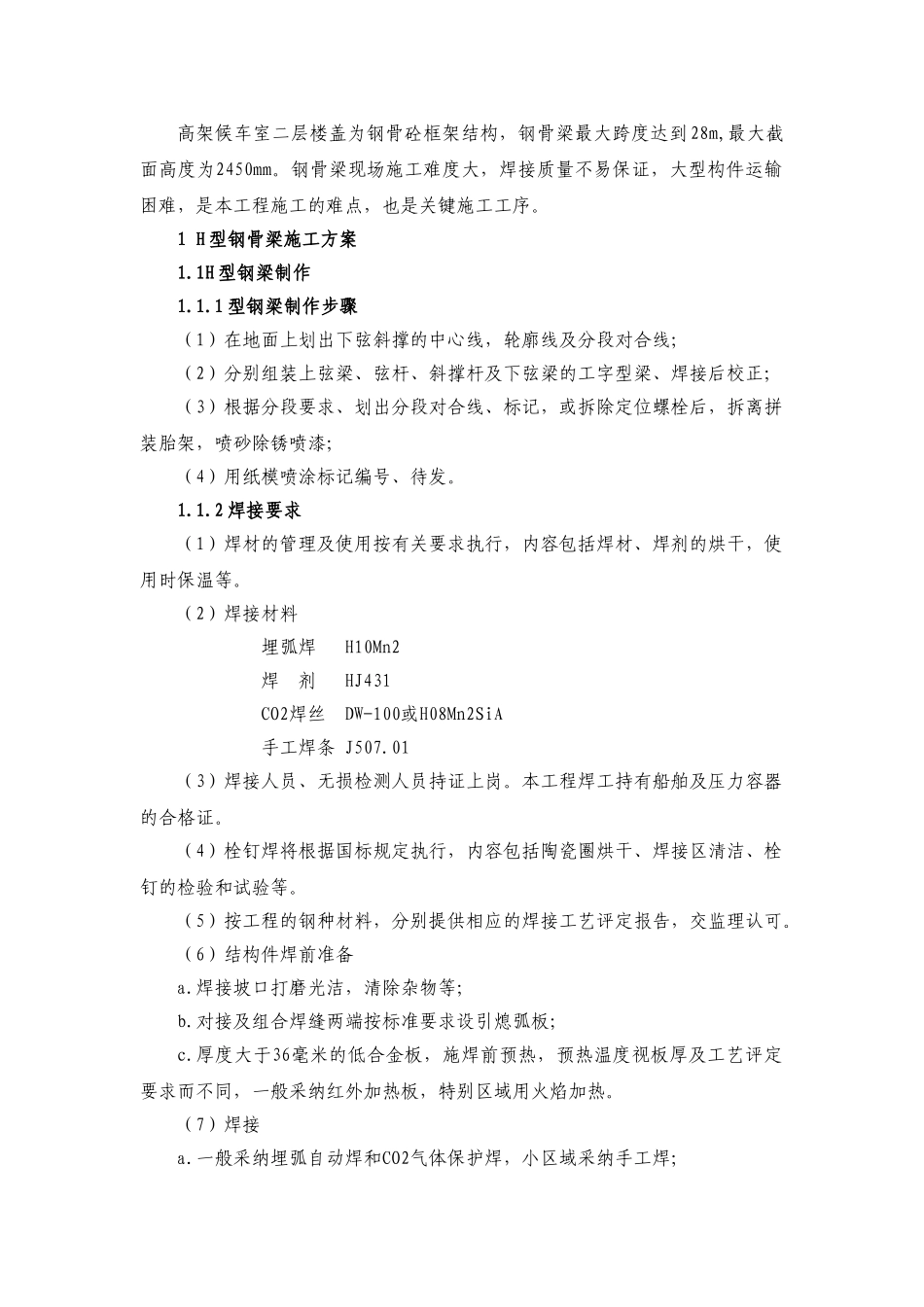

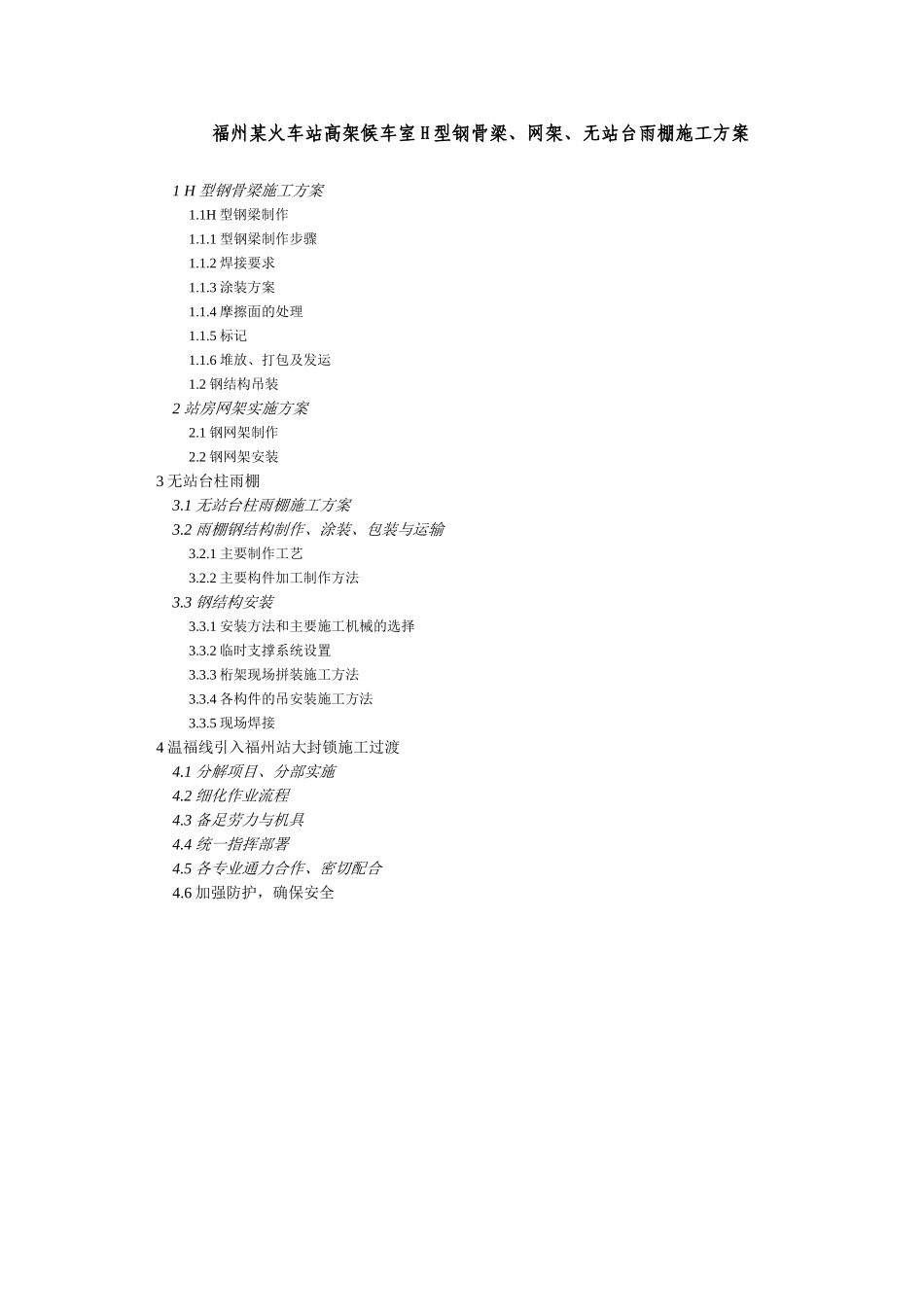

福州某火车站高架候车室 H 型钢骨梁、网架、无站台雨棚施工方案 1 H 型钢骨梁施工方案1.1H 型钢梁制作1.1.1 型钢梁制作步骤1.1.2 焊接要求1.1.3 涂装方案1.1.4 摩擦面的处理1.1.5 标记1.1.6 堆放、打包及发运1.2 钢结构吊装2 站房网架实施方案2.1 钢网架制作2.2 钢网架安装3 无站台柱雨棚3.1 无站台柱雨棚施工方案3.2 雨棚钢结构制作、涂装、包装与运输3.2.1 主要制作工艺3.2.2 主要构件加工制作方法3.3 钢结构安装3.3.1 安装方法和主要施工机械的选择3.3.2 临时支撑系统设置3.3.3 桁架现场拼装施工方法3.3.4 各构件的吊安装施工方法3.3.5 现场焊接4 温福线引入福州站大封锁施工过渡4.1 分解项目、分部实施4.2 细化作业流程4.3 备足劳力与机具4.4 统一指挥部署4.5 各专业通力合作、密切配合4.6 加强防护，确保安全高架候车室二层楼盖为钢骨砼框架结构，钢骨梁最大跨度达到28m,最大截面高度为2450mm。钢骨梁现场施工难度大，焊接质量不易保证，大型构件运输困难，是本工程施工的难点，也是关键施工工序。1 H 型钢骨梁施工方案1.1H 型钢梁制作1.1.1 型钢梁制作步骤（1）在地面上划出下弦斜撑的中心线，轮廓线及分段对合线；（2）分别组装上弦梁、弦杆、斜撑杆及下弦梁的工字型梁、焊接后校正；（3）根据分段要求、划出分段对合线、标记，或拆除定位螺栓后，拆离拼装胎架，喷砂除锈喷漆；（4）用纸模喷涂标记编号、待发。1.1.2 焊接要求（1）焊材的管理及使用按有关要求执行，内容包括焊材、焊剂的烘干，使用时保温等。（2）焊接材料 埋弧焊 H10Mn2 焊 剂 HJ431 CO2焊丝 DW-100或H08Mn2SiA 手工焊条 J507.01（3）焊接人员、无损检测人员持证上岗。本工程焊工持有船舶及压力容器的合格证。（4）栓钉焊将根据国标规定执行，内容包括陶瓷圈烘干、焊接区清洁、栓钉的检验和试验等。（5）按工程的钢种材料，分别提供相应的焊接工艺评定报告，交监理认可。（6）结构件焊前准备a.焊接坡口打磨光洁，清除杂物等；b.对接及组合焊缝两端按标准要求设引熄弧板；c.厚度大于36毫米的低合金板，施焊前预热，预热温度视板厚及工艺评定要求而不同，一般采纳红外加热板，特别区域用火焰加热。（7）焊接a.一般采纳埋弧自动焊和CO2气体保护焊，小区域采纳手工焊；b.焊接方法一般为向下横焊和立焊，以保证焊接的质量特别区域也可采纳仰焊；c.焊接按标准或工艺评定要求；d.平板对接的焊接工艺。全熔透双面焊采纳X型坡口焊...
