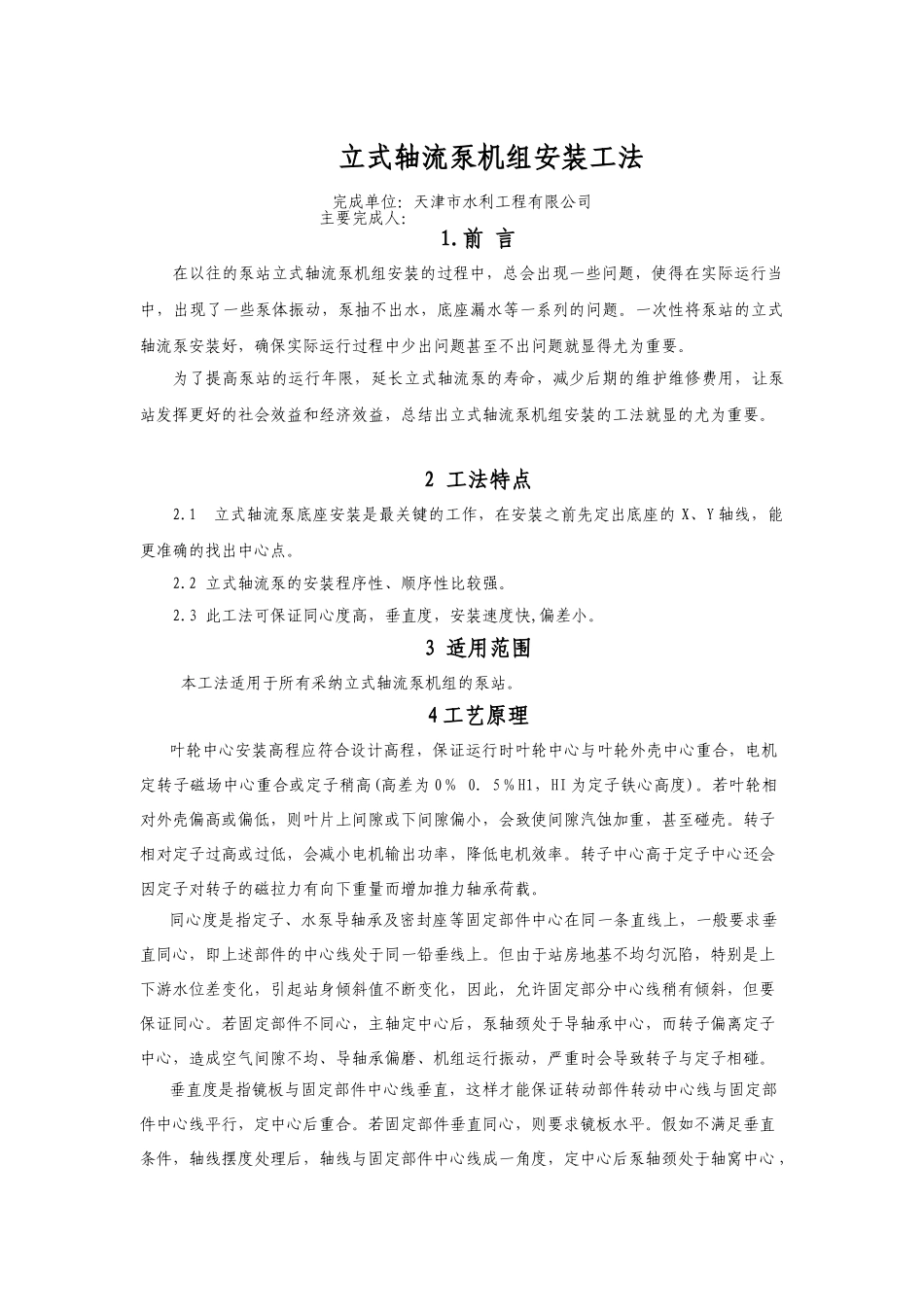

立式轴流泵机组安装工法完成单位：天津市水利工程有限公司 主要完成人：1.前 言在以往的泵站立式轴流泵机组安装的过程中，总会出现一些问题，使得在实际运行当中，出现了一些泵体振动，泵抽不出水，底座漏水等一系列的问题。一次性将泵站的立式轴流泵安装好，确保实际运行过程中少出问题甚至不出问题就显得尤为重要。为了提高泵站的运行年限，延长立式轴流泵的寿命，减少后期的维护维修费用，让泵站发挥更好的社会效益和经济效益，总结出立式轴流泵机组安装的工法就显的尤为重要。2 工法特点2.1 立式轴流泵底座安装是最关键的工作，在安装之前先定出底座的 X、Y 轴线，能更准确的找出中心点。2.2 立式轴流泵的安装程序性、顺序性比较强。2.3 此工法可保证同心度高，垂直度，安装速度快,偏差小。3 适用范围 本工法适用于所有采纳立式轴流泵机组的泵站。4 工艺原理叶轮中心安装高程应符合设计高程，保证运行时叶轮中心与叶轮外壳中心重合，电机定转子磁场中心重合或定子稍高(高差为 0％ 0．5％H1，HI 为定子铁心高度)。若叶轮相对外壳偏高或偏低，则叶片上间隙或下间隙偏小，会致使间隙汽蚀加重，甚至碰壳。转子相对定子过高或过低，会减小电机输出功率，降低电机效率。转子中心高于定子中心还会因定子对转子的磁拉力有向下重量而增加推力轴承荷载。同心度是指定子、水泵导轴承及密封座等固定部件中心在同一条直线上，一般要求垂直同心，即上述部件的中心线处于同一铅垂线上。但由于站房地基不均匀沉陷，特别是上下游水位差变化，引起站身倾斜值不断变化，因此，允许固定部分中心线稍有倾斜，但要保证同心。若固定部件不同心，主轴定中心后，泵轴颈处于导轴承中心，而转子偏离定子中心，造成空气间隙不均、导轴承偏磨、机组运行振动，严重时会导致转子与定子相碰。垂直度是指镜板与固定部件中心线垂直，这样才能保证转动部件转动中心线与固定部件中心线平行，定中心后重合。若固定部件垂直同心，则要求镜板水平。假如不满足垂直条件，轴线摆度处理后，轴线与固定部件中心线成一角度，定中心后泵轴颈处于轴窝中心 ，而转子偏移定子中心，空气间隙不均。5 施工工艺流程及操作要点 5.1 施工工艺流程把流程精细化,突出特点立式轴流泵安装工艺流程：施工准备→底座安装→下座叶轮室安装→吊入水泵转子体→导叶体安装→弯管安装→联轴→轴线调整→轴承安装→主轴密封安装。 立式轴流泵配套电机安装工艺流程：施工准备→基础预埋件安装→...
