章单层厂房排架结构4

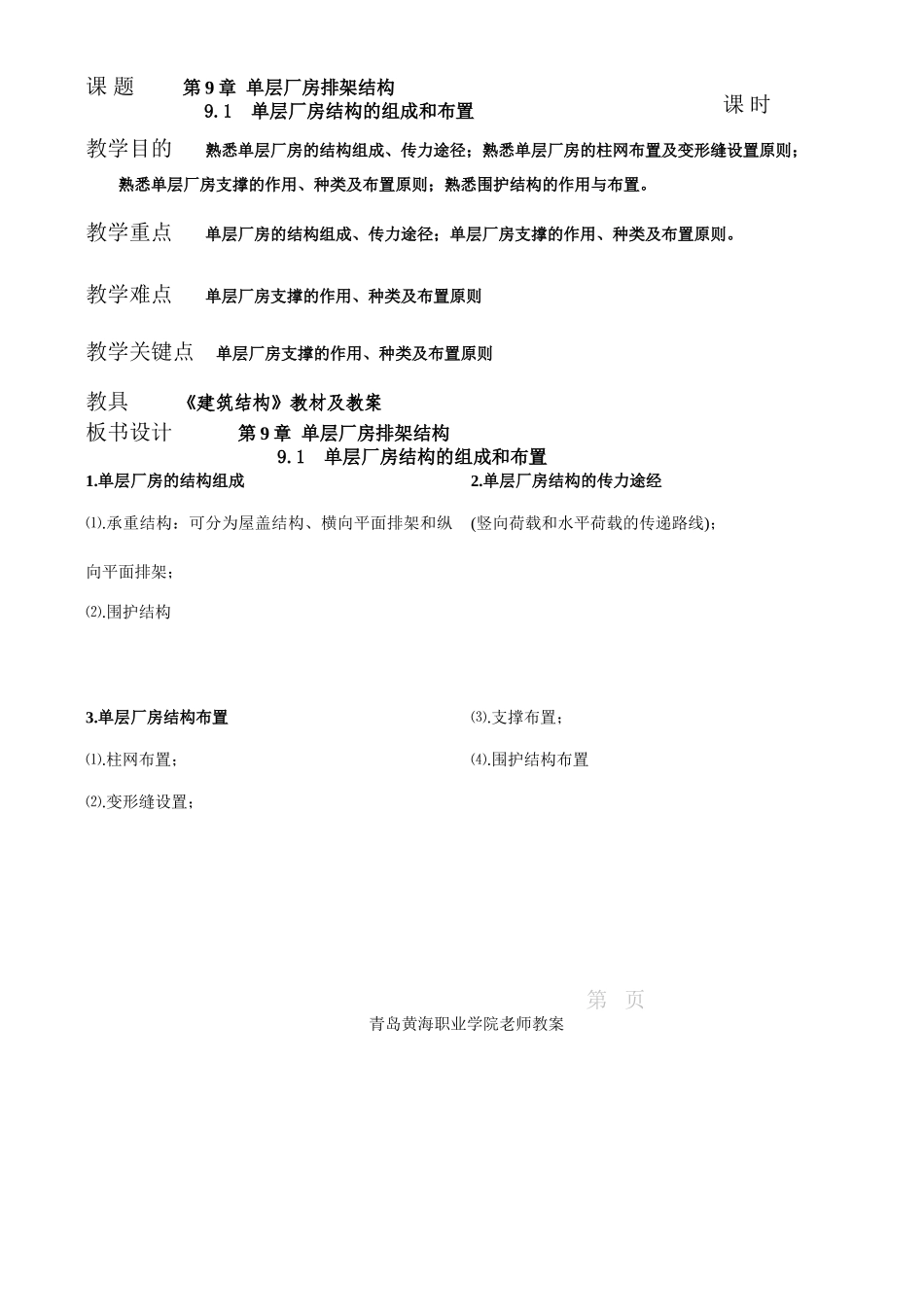

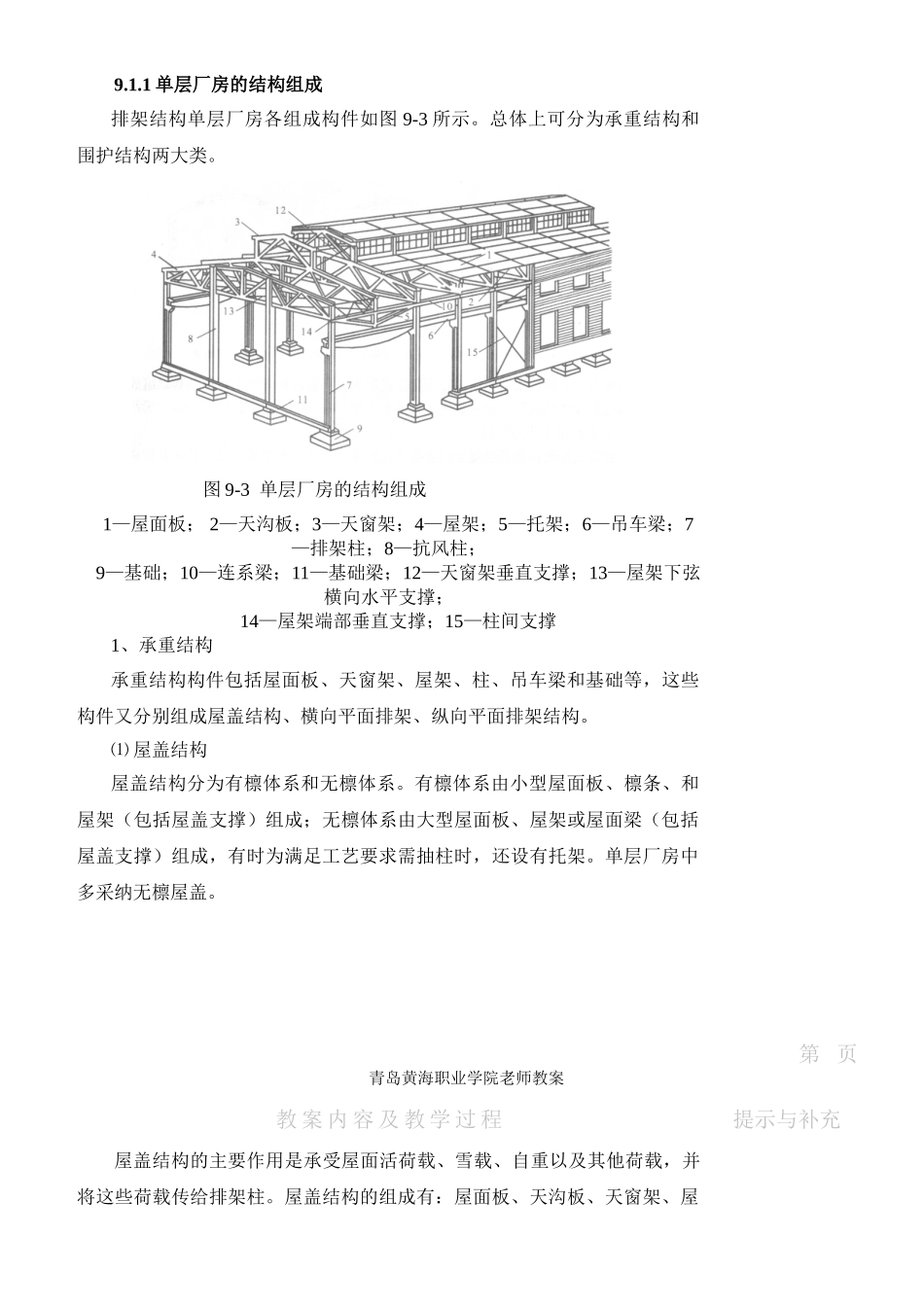

课 题 第 9 章 单层厂房排架结构9.1 单层厂房结构的组成和布置课 时教学目的 熟悉单层厂房的结构组成、传力途径；熟悉单层厂房的柱网布置及变形缝设置原则；熟悉单层厂房支撑的作用、种类及布置原则；熟悉围护结构的作用与布置。教学重点 单层厂房的结构组成、传力途径；单层厂房支撑的作用、种类及布置原则。教学难点 单层厂房支撑的作用、种类及布置原则教学关键点 单层厂房支撑的作用、种类及布置原则教具 《建筑结构》教材及教案板书设计 第 9 章 单层厂房排架结构9.1 单层厂房结构的组成和布置1.单层厂房的结构组成⑴.承重结构：可分为屋盖结构、横向平面排架和纵向平面排架；⑵.围护结构2.单层厂房结构的传力途经(竖向荷载和水平荷载的传递路线)；3.单层厂房结构布置⑴.柱网布置；⑵.变形缝设置；⑶.支撑布置；⑷.围护结构布置 第 页 青岛黄海职业学院老师教案教 案 内 容 及 教 学 过 程提示与补充课题导入：简要复习《建筑识图与构造》课中单层工业厂房的结构组成、定位轴线、单厂主要结构构件、厂房中的设备及吊车工作制等概念。新课导入：单层工业厂房主要承重体系是什么？有哪些构件组成？传力途径是怎样的？结构布置有何特点？课程新授：第9章 单层厂房排架结构本章学习要点1、了解单层厂房的结构组成，熟悉单层厂房的主要结构构件；2、熟悉单层厂房结构的传力途径；3、熟悉单层厂房的柱网布置及变形缝设置原则；4、熟悉厂房中的支撑及其作用，熟悉支撑的布置原则；5、了解厂房围护结构抗风柱、圈梁、连系梁、基础梁等作用与布置；6、掌握单厂计算单元的划分及计算简图；7、熟悉排架上的荷载及其取值与计算；8、熟悉各荷载作用下排架内力计算方法；9、熟悉排架内力组合及组合原则；10、熟悉柱截面设计及施工阶段验算；11、熟悉牛腿的受力特点、截面尺寸确定、钢筋计算及钢筋的构造；12、熟悉柱与其它构件的连接构造。 第 页青岛黄海职业学院老师教案教 案 内 容 及 教 学 过 程提示与补充9.1 单层厂房结构的组成和布置9.1.1 单层厂房的结构组成排架结构单层厂房各组成构件如图 9-3 所示。总体上可分为承重结构和围护结构两大类。 图 9-3 单层厂房的结构组成1—屋面板； 2—天沟板；3—天窗架；4—屋架；5—托架；6—吊车梁；7—排架柱；8—抗风柱；9—基础；10—连系梁；11—基础梁；12—天窗架垂直支撑；13—屋架下弦横向水平支撑；14—屋架端部垂直支撑；15—柱间支撑1、承重结构承...
