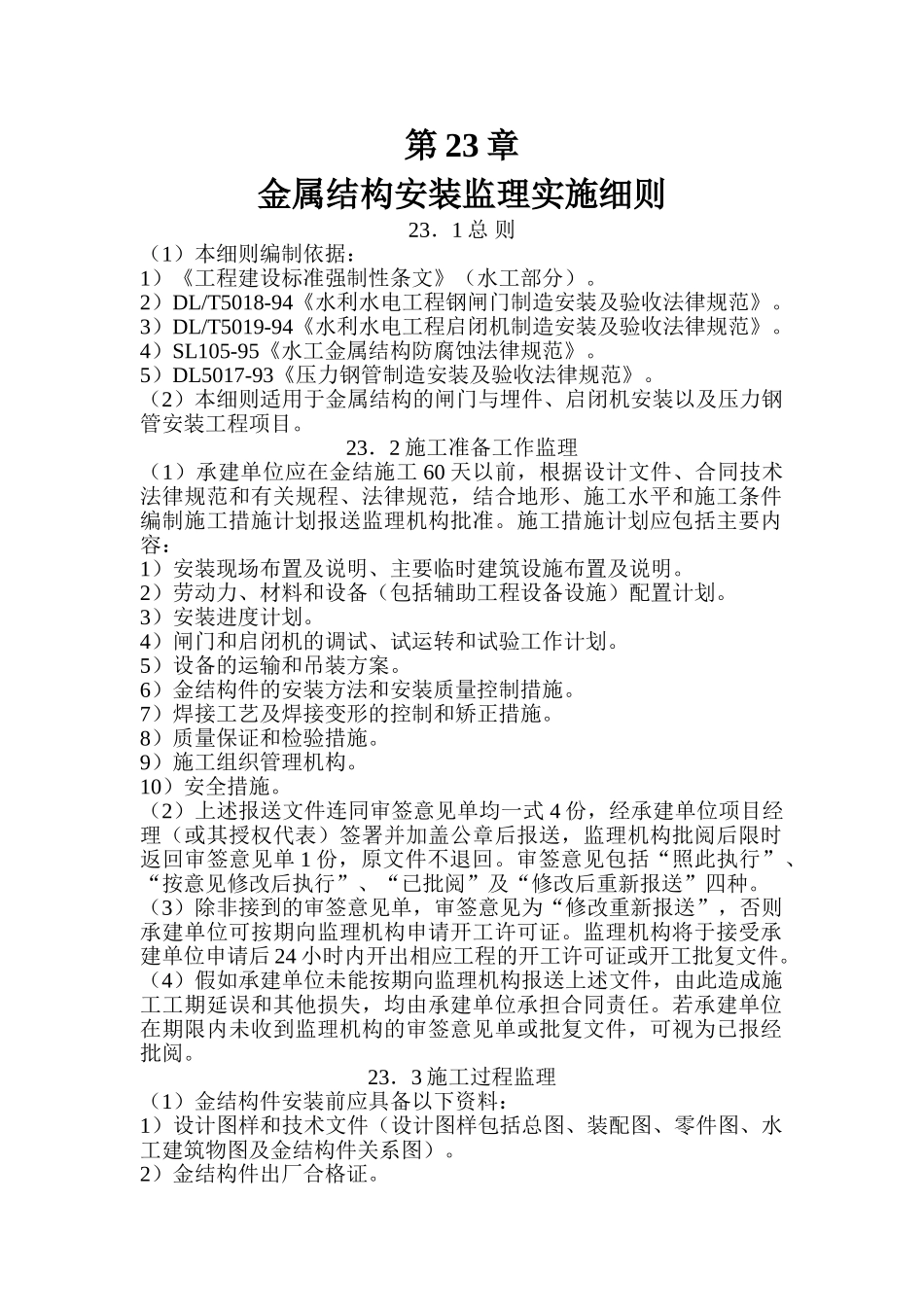

第23章-金属结构安装监理实施细则

第 23 章金属结构安装监理实施细则23．1 总 则（1）本细则编制依据：1）《工程建设标准强制性条文》（水工部分）。2）DL/T5018-94《水利水电工程钢闸门制造安装及验收法律规范》。3）DL/T5019-94《水利水电工程启闭机制造安装及验收法律规范》。4）SL105-95《水工金属结构防腐蚀法律规范》。5）DL5017-93《压力钢管制造安装及验收法律规范》。（2）本细则适用于金属结构的闸门与埋件、启闭机安装以及压力钢管安装工程项目。23．2 施工准备工作监理（1）承建单位应在金结施工 60 天以前，根据设计文件、合同技术法律规范和有关规程、法律规范，结合地形、施工水平和施工条件编制施工措施计划报送监理机构批准。施工措施计划应包括主要内容：1）安装现场布置及说明、主要临时建筑设施布置及说明。2）劳动力、材料和设备（包括辅助工程设备设施）配置计划。3）安装进度计划。4）闸门和启闭机的调试、试运转和试验工作计划。5）设备的运输和吊装方案。6）金结构件的安装方法和安装质量控制措施。7）焊接工艺及焊接变形的控制和矫正措施。8）质量保证和检验措施。9）施工组织管理机构。10）安全措施。（2）上述报送文件连同审签意见单均一式 4 份，经承建单位项目经理（或其授权代表）签署并加盖公章后报送，监理机构批阅后限时返回审签意见单 1 份，原文件不退回。审签意见包括“照此执行”、“按意见修改后执行”、“已批阅”及“修改后重新报送”四种。（3）除非接到的审签意见单，审签意见为“修改重新报送”，否则承建单位可按期向监理机构申请开工许可证。监理机构将于接受承建单位申请后 24 小时内开出相应工程的开工许可证或开工批复文件。（4）假如承建单位未能按期向监理机构报送上述文件，由此造成施工工期延误和其他损失，均由承建单位承担合同责任。若承建单位在期限内未收到监理机构的审签意见单或批复文件，可视为已报经批阅。23．3 施工过程监理（1）金结构件安装前应具备以下资料：1）设计图样和技术文件（设计图样包括总图、装配图、零件图、水工建筑物图及金结构件关系图）。2）金结构件出厂合格证。3）金结构件制造验收资料和质量证书。4）发货清单。5）安装用控制点位置图。（2）设备运至发包人指定交货地点，各有关方检查清点，并详细记录签字备案。安装承建单位正工接收各项设备后，制定运输保管计划，把设备安全运到施工场地。（3）施工过程中，承建单位应根据报经批准的施工计划按章作业，文明施工。同时加强质...
