第5章-建筑内部的排水系统

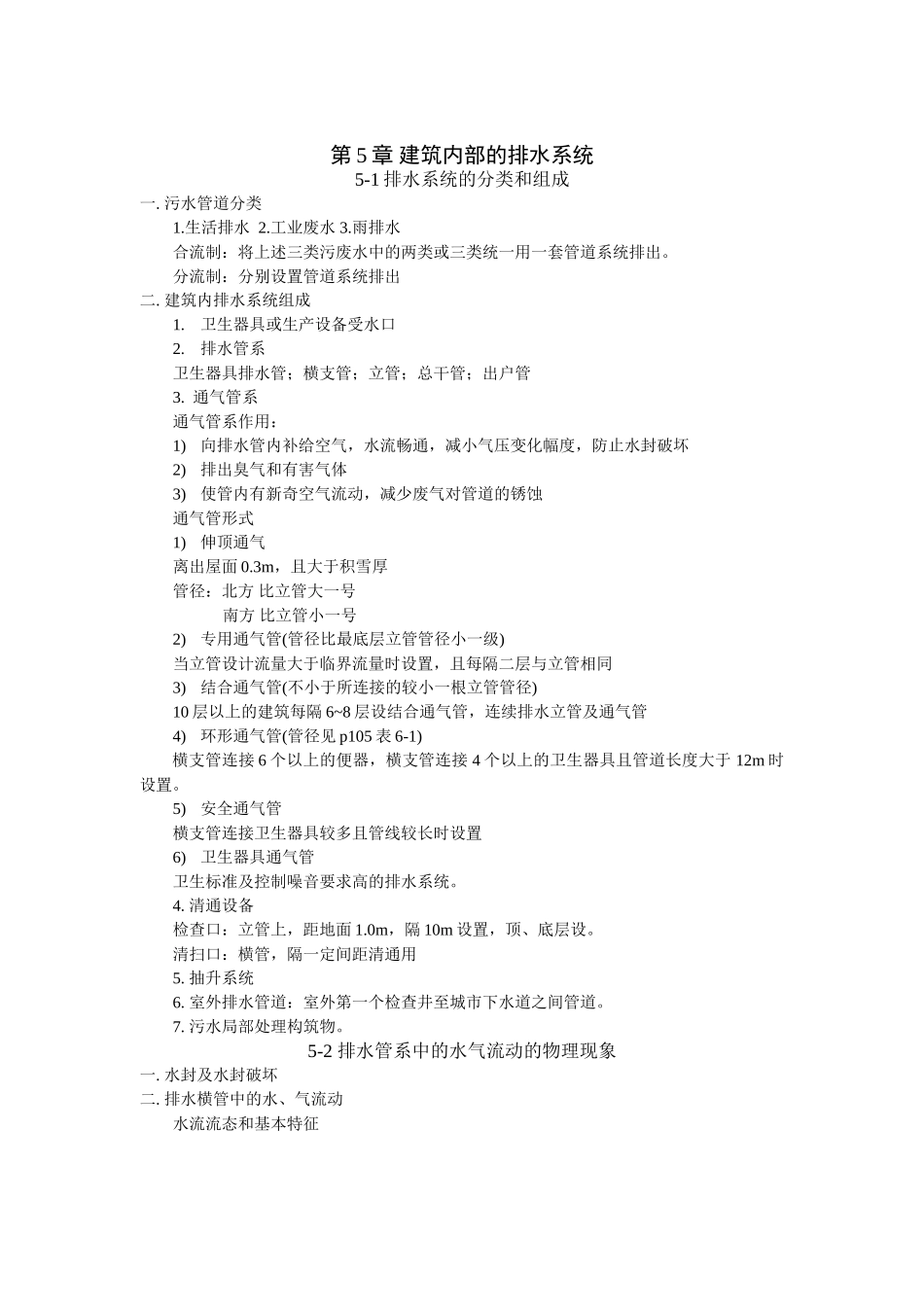

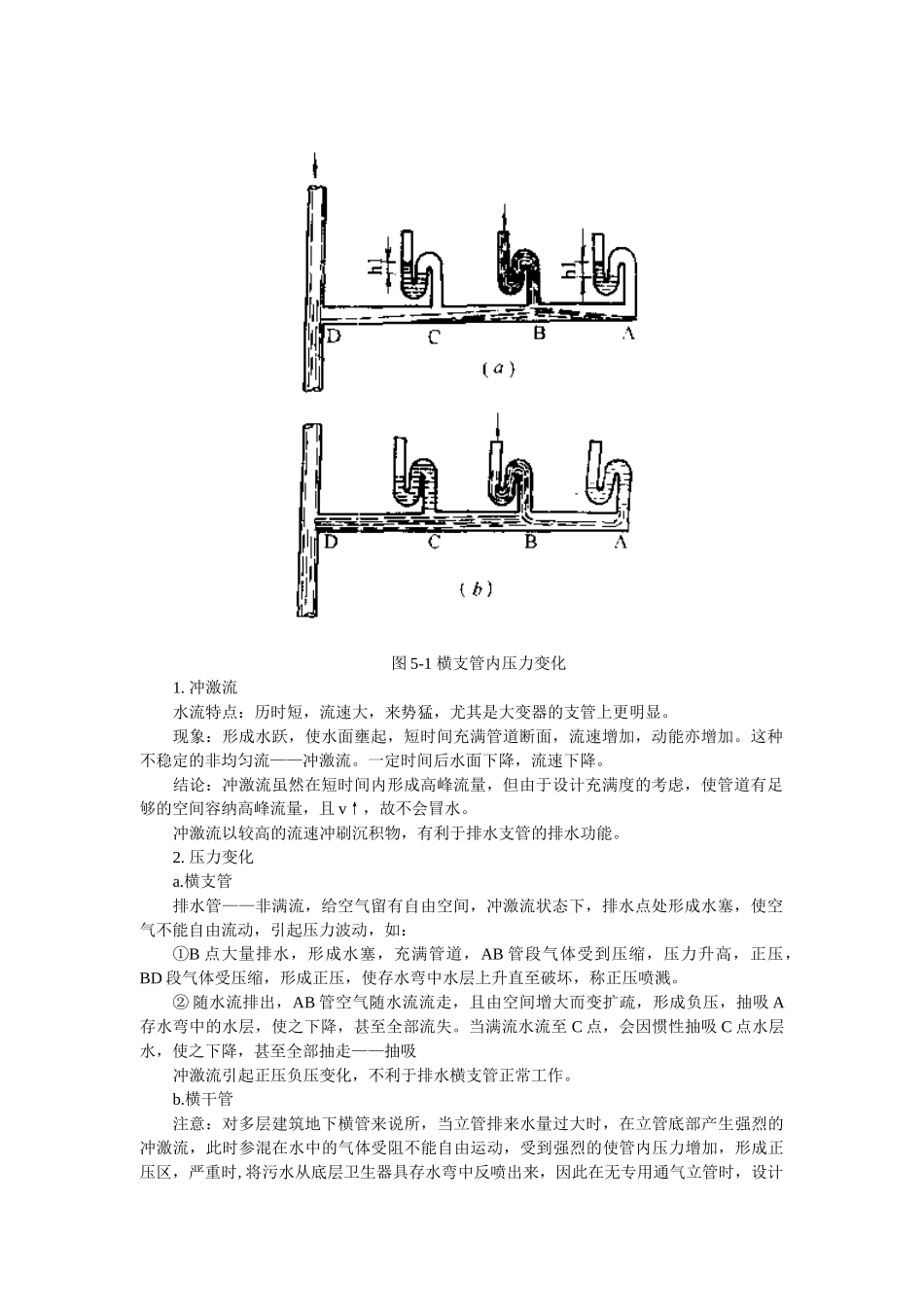

第 5 章 建筑内部的排水系统5-1 排水系统的分类和组成一. 污水管道分类1.生活排水 2.工业废水 3.雨排水合流制：将上述三类污废水中的两类或三类统一用一套管道系统排出。分流制：分别设置管道系统排出二. 建筑内排水系统组成1.卫生器具或生产设备受水口2.排水管系卫生器具排水管；横支管；立管；总干管；出户管3. 通气管系通气管系作用：1)向排水管内补给空气，水流畅通，减小气压变化幅度，防止水封破坏2)排出臭气和有害气体3)使管内有新奇空气流动，减少废气对管道的锈蚀通气管形式1)伸顶通气离出屋面 0.3m，且大于积雪厚管径：北方 比立管大一号南方 比立管小一号2)专用通气管(管径比最底层立管管径小一级)当立管设计流量大于临界流量时设置，且每隔二层与立管相同3)结合通气管(不小于所连接的较小一根立管管径)10 层以上的建筑每隔 6~8 层设结合通气管，连续排水立管及通气管4)环形通气管(管径见 p105 表 6-1)横支管连接 6 个以上的便器，横支管连接 4 个以上的卫生器具且管道长度大于 12m 时设置。5)安全通气管横支管连接卫生器具较多且管线较长时设置6)卫生器具通气管卫生标准及控制噪音要求高的排水系统。4. 清通设备检查口：立管上，距地面 1.0m，隔 10m 设置，顶、底层设。清扫口：横管，隔一定间距清通用5. 抽升系统6. 室外排水管道：室外第一个检查井至城市下水道之间管道。7. 污水局部处理构筑物。5-2 排水管系中的水气流动的物理现象一. 水封及水封破坏二. 排水横管中的水、气流动水流流态和基本特征图 5-1 横支管内压力变化1. 冲激流水流特点：历时短，流速大，来势猛，尤其是大变器的支管上更明显。现象：形成水跃，使水面壅起，短时间充满管道断面，流速增加，动能亦增加。这种不稳定的非均匀流——冲激流。一定时间后水面下降，流速下降。结论：冲激流虽然在短时间内形成高峰流量，但由于设计充满度的考虑，使管道有足够的空间容纳高峰流量，且 v↑，故不会冒水。冲激流以较高的流速冲刷沉积物，有利于排水支管的排水功能。2. 压力变化a.横支管排水管——非满流，给空气留有自由空间，冲激流状态下，排水点处形成水塞，使空气不能自由流动，引起压力波动，如：①B 点大量排水，形成水塞，充满管道，AB 管段气体受到压缩，压力升高，正压，BD 段气体受压缩，形成正压，使存水弯中水层上升直至破坏，称正压喷溅。② 随水流排出，AB 管空气随水流流走，且由空间增大而变扩疏，形成负压...
