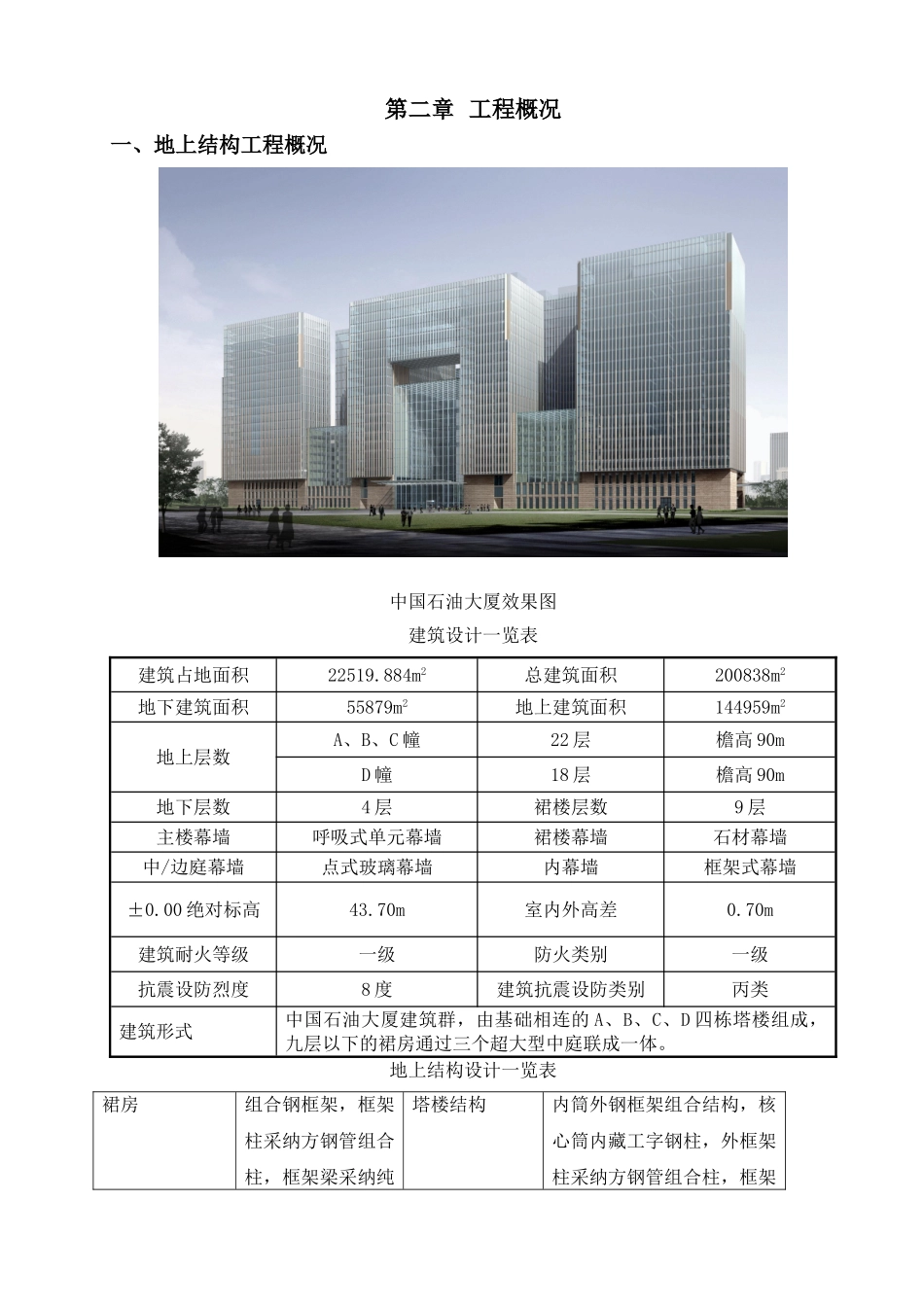

第二章 工程概况一、地上结构工程概况中国石油大厦效果图建筑设计一览表建筑占地面积22519.884m2总建筑面积200838m2地下建筑面积55879m2地上建筑面积144959m2地上层数A、B、C 幢22 层檐高 90mD 幢18 层檐高 90m地下层数4 层裙楼层数9 层主楼幕墙呼吸式单元幕墙裙楼幕墙石材幕墙中/边庭幕墙点式玻璃幕墙内幕墙框架式幕墙±0.00 绝对标高43.70m室内外高差0.70m建筑耐火等级一级防火类别一级抗震设防烈度8 度建筑抗震设防类别丙类建筑形式中国石油大厦建筑群，由基础相连的 A、B、C、D 四栋塔楼组成，九层以下的裙房通过三个超大型中庭联成一体。地上结构设计一览表裙房组合钢框架，框架柱采纳方钢管组合柱，框架梁采纳纯塔楼结构内筒外钢框架组合结构，核心筒内藏工字钢柱，外框架柱采纳方钢管组合柱，框架钢梁梁采纳纯钢梁楼板体系压型钢板组合楼板中、边庭结构索钢网架结构，结构使用年限50 年抗震措施A 与 B、C 与 D 裙房之间从±0.00 开始设置双柱防震缝二、施工场地及周边环境说明中国石油大厦位于东直门立交桥的西北角（参见下图），交通便利。施工场地现场道路和场地布置及大门设置详见第五章现场总平面布置。中国石油大厦地理位置三、地上结构施工重点和难点说明1．组合结构施工组织地上结构采纳钢与混凝土组合结构形式，这种结构施工需要钢结构专业和土建专业的密切配合，这种配合不仅仅是两个专业施工队伍现场作业时的相互配合，它贯穿了整个结构施工策划、组织和实施的全过程，同时，这种配合也不仅仅局限于现场施工组织，还包括设计院、钢结构深化设计、土建施工方案设计及装修和机电的协调组织。例如：在施工组织策划阶段，需要同时考虑土建与钢结构对大型设备需求，如塔吊和电梯的使用需求、现场平面布置的需求。在编制总控计划时必须根据组合结构自身特定合理划分流水段、安排施工工序及编制施工计划，避开两专业队伍出现争抢作业面，交叉作业和窝工现象。在前期技术准备阶段，需要协调两专业的技术准备，例如，钢结构深化设计必须预留 B1 层梁筋、B1 层外墙筋在方钢柱身的穿筋孔，预留 F1 层以上梁柱节点处箍筋在钢梁腹板上的穿筋孔，同时土建专业在分项施工方案中必须考虑钢构件对钢筋、模板、混凝土施工的影响。例如钢梁与组合柱节点处，柱箍筋必须加工成两个 U 型箍，在现场进中石油大厦行搭接焊，或加工成两个 L 型箍，在现场进行帮条焊。在现场实施阶段，必须建立合理的专业协调机制，高效的解决...
