第五章工程概况及技术条件要求

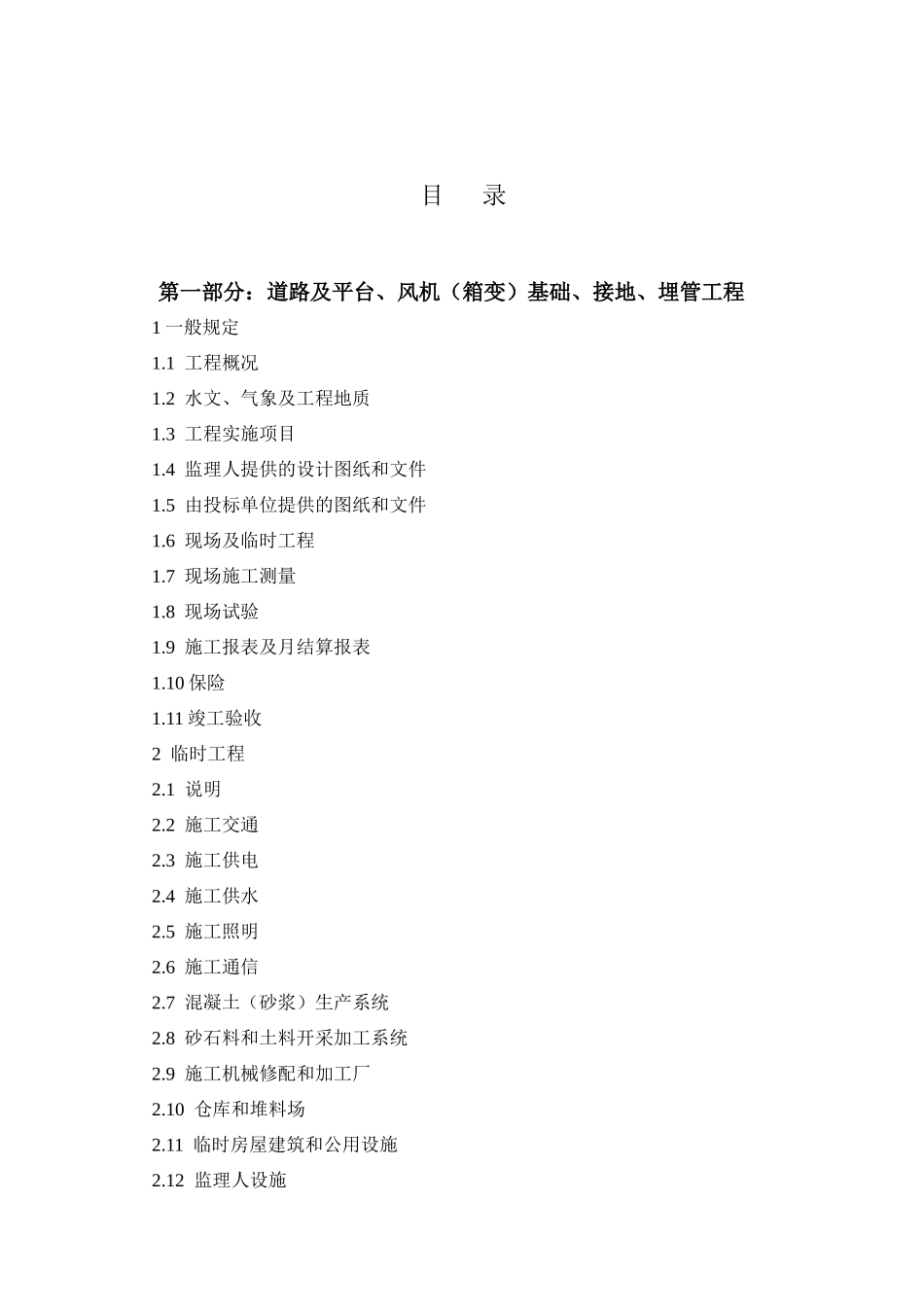

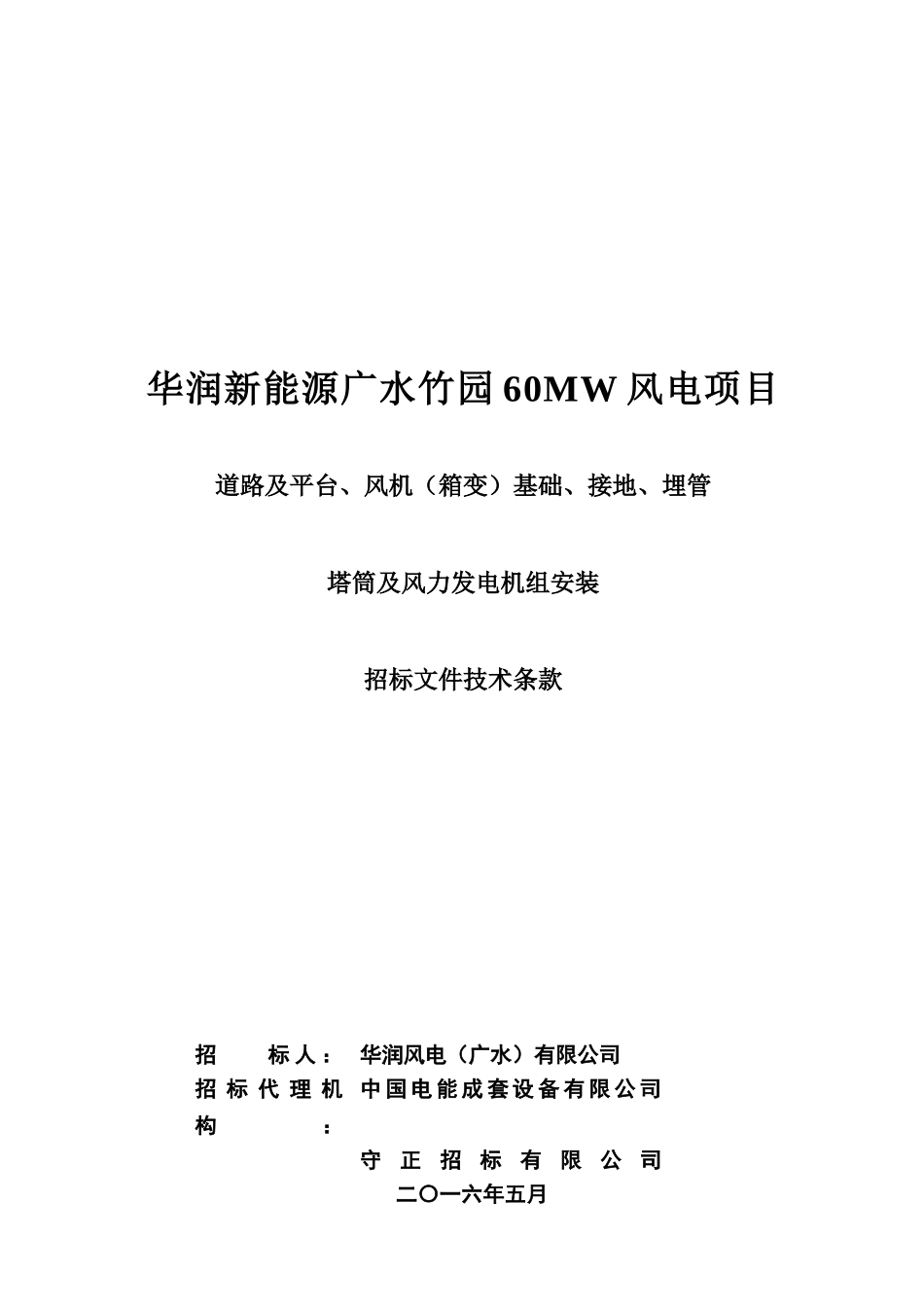

华润新能源广水竹园 60MW 风电项目道路及平台、风机（箱变）基础、接地、埋管塔筒及风力发电机组安装招标文件技术条款招 标 人 ： 华润风电（广水）有限公司招 标 代 理 机构：中 国 电 能 成 套 设 备 有 限 公 司守正招标有限公司 二〇一六年五月目 录第一部分：道路及平台、风机（箱变）基础、接地、埋管工程1 一般规定1.1 工程概况1.2 水文、气象及工程地质1.3 工程实施项目1.4 监理人提供的设计图纸和文件1.5 由投标单位提供的图纸和文件1.6 现场及临时工程1.7 现场施工测量1.8 现场试验1.9 施工报表及月结算报表1.10 保险1.11 竣工验收2 临时工程2.1 说明2.2 施工交通2.3 施工供电2.4 施工供水2.5 施工照明2.6 施工通信2.7 混凝土（砂浆）生产系统2.8 砂石料和土料开采加工系统2.9 施工机械修配和加工厂2.10 仓库和堆料场2.11 临时房屋建筑和公用设施2.12 监理人设施2.13 投标单位的试验室2.14 环境保护2.15 施工安全保护2.16 文明施工场地的创建措施2.17 其它3 土石方工程3.1 土石方开挖3.2 土石方填筑4 混凝土工程4.1 说明4.2 模板4.3 钢筋4.4 混凝土5 路面工程5.1 说明5.2 山皮石路面6 砌体工程6.1 说明6.2 砌石（砖）工程7 圆管涵7.1 说明7.2 材料7.3 施工要求7.4 质量检验8 预埋件的埋设8.1 说明8.2 固定件的埋设8.3 质量检查和验收9 风电基础接地9.1 概述9.2 电阻率资料9.3 技术要求10 风电场埋管工程10.1 概述10.2 标准和规程法律规范（不限于）10.3 预埋电缆管的一般要求第二部分：塔筒及风力发电机组安装工程1 说明2 合同项目和工作范围3.招标单位的工作4 起吊的一般技术要求5 工程设备的交货验收6 安装的一般技术要求7 施工安全8 投标商在投标阶段的工作9 对起吊单位的要求第三部分工程主要内容及招标范围1 本标段主要内容 2 招标范围 3 本标段与其他标段分界点 4 工期节点目标 5 甲供材料、设备 第一部分道路及平台、风机（箱变）基础工程、接地、埋管1 一般规定1.1 工程概况湖北广水竹园风电场工程位于湖北省随州市广水市吴店镇境内，是广水花山风电场的工程，场址在广水市的北部，距离广水市 60km，场址地处桐柏山东南麓，东南部与大别山接壤。风电场海拔高程在 400~650m 之间。风机沿山顶(脊)布置，分布高程 450.00m～650.00m 之间。坡脚边坡稍缓，倾角 20°～30°，山坡较陡，倾角 35°～40°，局部达60°...
