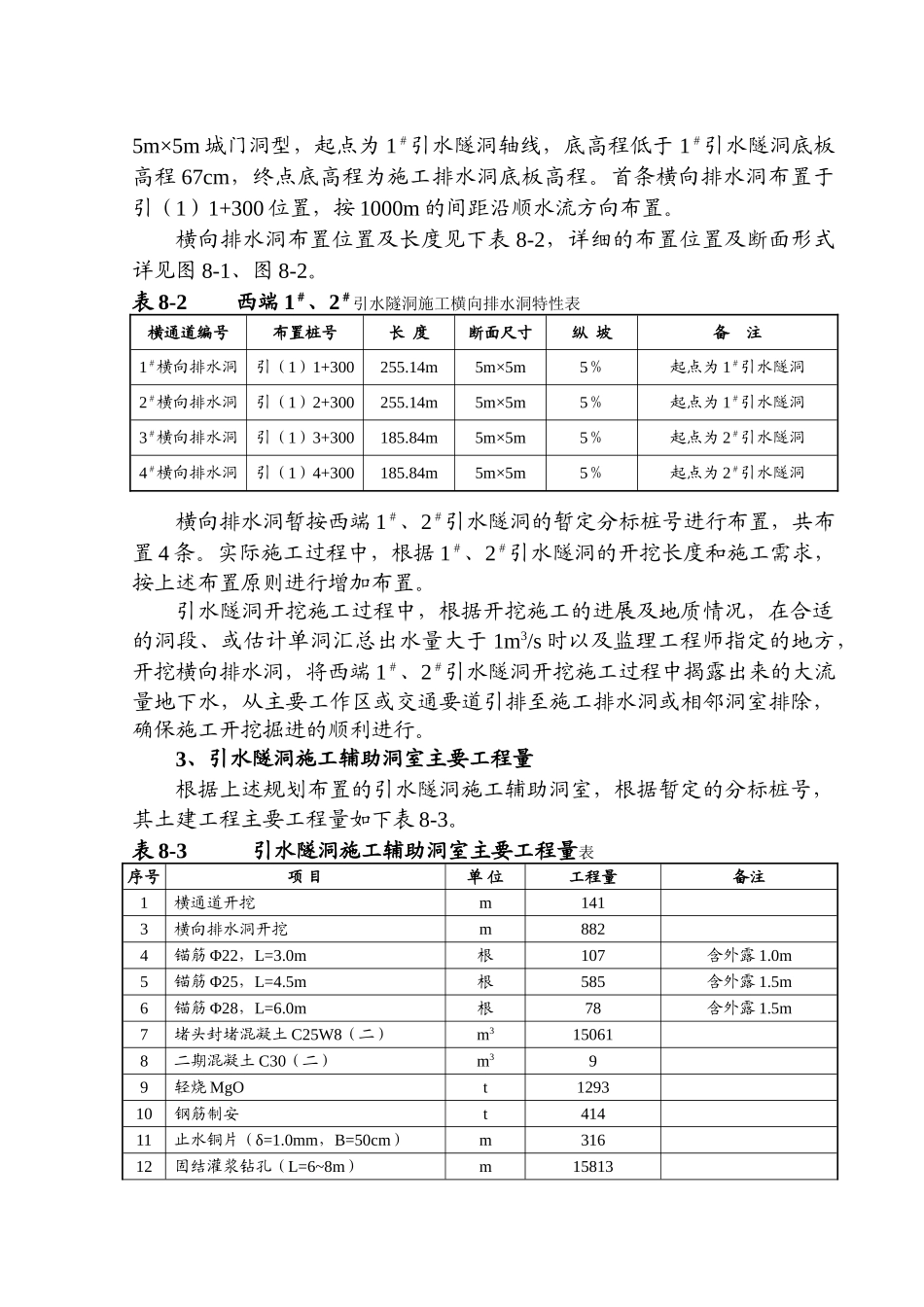

第八章 引水隧洞施工辅助洞室土建工程施工8.1 概述8.1.1 工程概况1、施工横通道规划布置西端 1＃、2＃引水隧洞在布置上为两个相对独立的单元，隧洞单洞洞线较长，施工难度较大。为保证引水隧洞施工的顺利进行，各隧洞开挖期间出渣通道畅通、施工期排水、通风以及混凝土施工通道畅通，将两条相对独立的隧洞联系为一个有机的整体进行统一的综合施工组织规划，并根据西端 1＃、2＃引水隧洞的布置特性及施工特性，进行了施工横通道的规划设计布置。西端 1＃、2＃引水隧洞平面上两洞平行布置，隧洞轴线间距离 60m。施工横通道的布置，从西引 1＃施工支洞与 1＃、2＃引水隧洞相交处沿洞轴线下游方向，原则上按 500m 的间距进行布置。施工横通道垂直引水隧洞轴线横向连接两条隧洞，两端底板高程与相交处各引水隧洞底板开挖高程相同为 8m×7m 城门洞型断面。施工横通道布置位置及长度见下表 8-1，详细的布置位置及断面形式详见图 8-1、8-2。表 8-1 西端 1＃、2＃引水隧洞施工横通道特性表横通道编号布置桩号长 度断面尺寸纵 坡备 注1＃横通道引（1）1+05047.0m8m×7m0％2＃横通道引（1）1+55047.0m8m×7m0％3＃横通道引（1）2+05047.0m8m×7m0％4＃横通道引（1）2+49047.0m8m×7m0％施工横通道暂按西端 1＃引水隧洞的暂定分标桩号进行布置，共布置 4条。实际施工过程中，根据 1＃引水隧洞的开挖长度和施工需求，按上述布置原则进行增加布置。2、横向排水洞规划布置根据招标文件，西端 1＃、2＃引水隧洞开挖施工过程中，将遇到大流量的地下涌水。为利于排水布置，及时将地下涌水排除，确保隧洞开挖安全施工，拟按如下原则进行引水隧洞横向排水洞布置。施工排水洞开挖底高程低于同一垂直截面处 4#引水隧洞底高程 1.5m。横向排水洞平面上按与引水隧洞轴线 120°夹角从 1＃引水隧洞穿过 2＃、3＃、4＃引水隧洞按 5％纵坡下降连接到施工排水洞。横向排水洞断面形式为5m×5m 城门洞型，起点为 1＃引水隧洞轴线，底高程低于 1＃引水隧洞底板高程 67cm，终点底高程为施工排水洞底板高程。首条横向排水洞布置于引（1）1+300 位置，按 1000m 的间距沿顺水流方向布置。横向排水洞布置位置及长度见下表 8-2，详细的布置位置及断面形式详见图 8-1、图 8-2。表 8-2 西端 1＃、2＃引水隧洞施工横向排水洞特性表横通道编号布置桩号长 度断面尺寸纵 坡备 注1＃横向排水洞引（1）1+300255.14m5m×5m5％起点为 1＃引水隧洞2＃...
