第六章--光环境分析

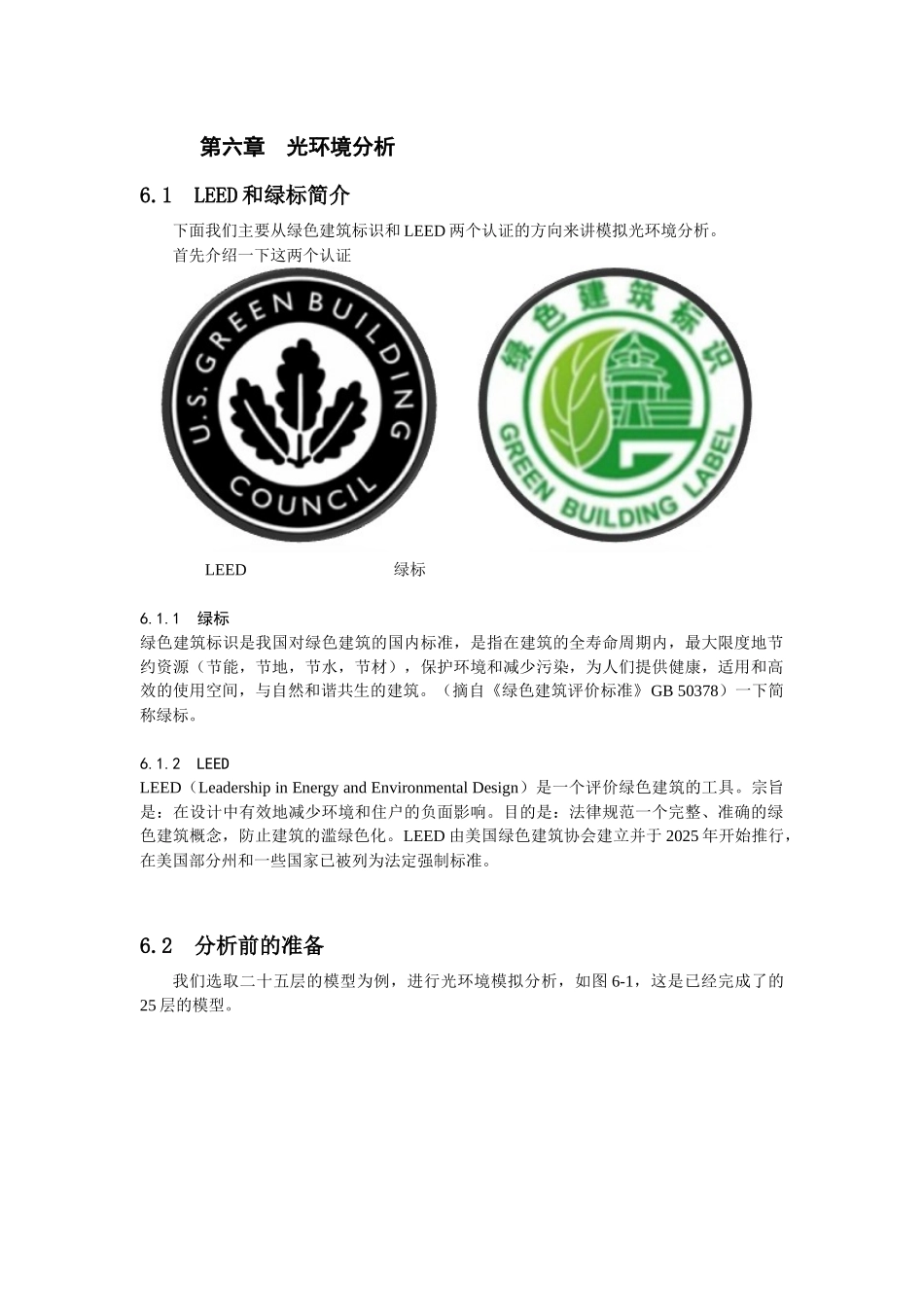

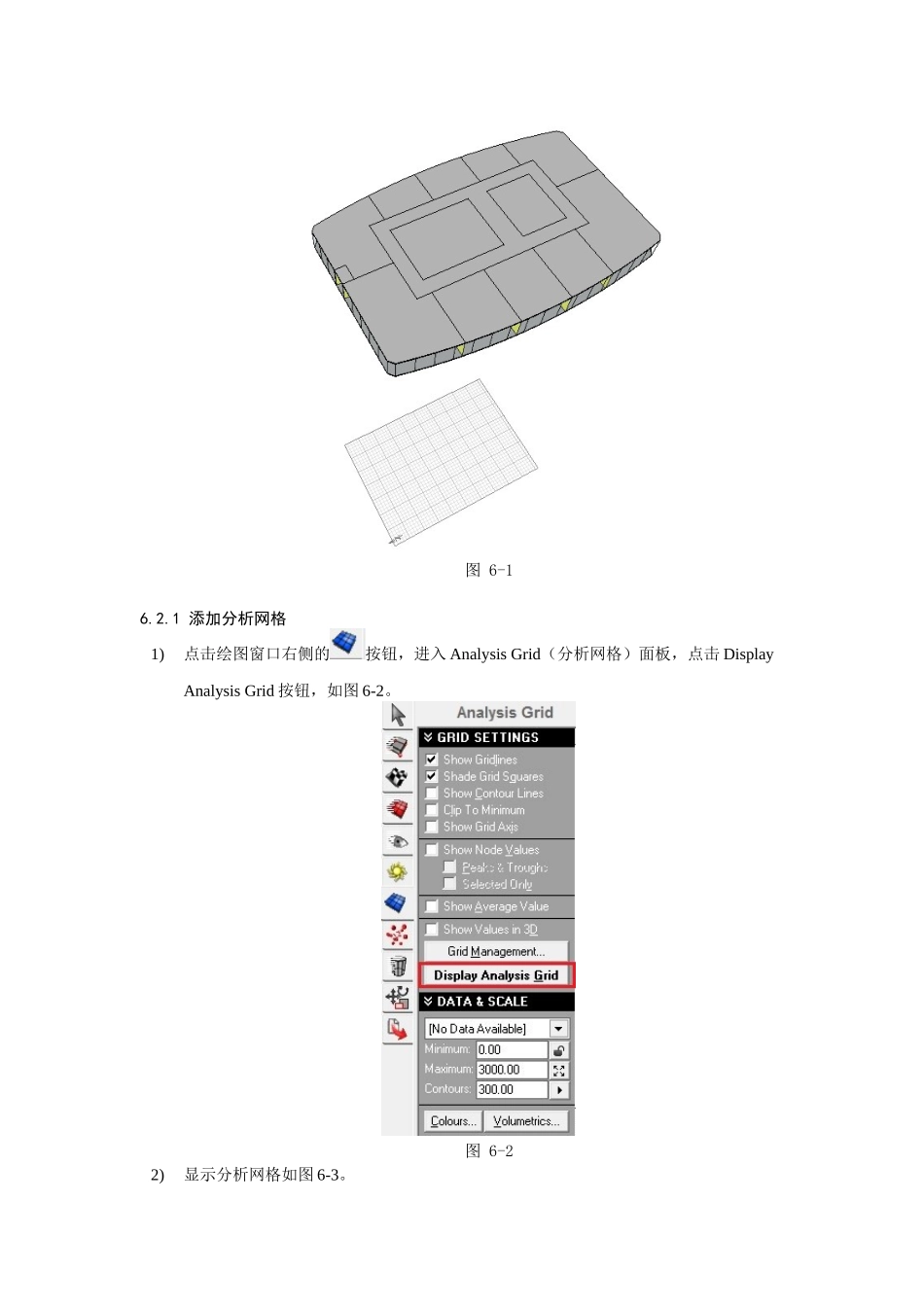

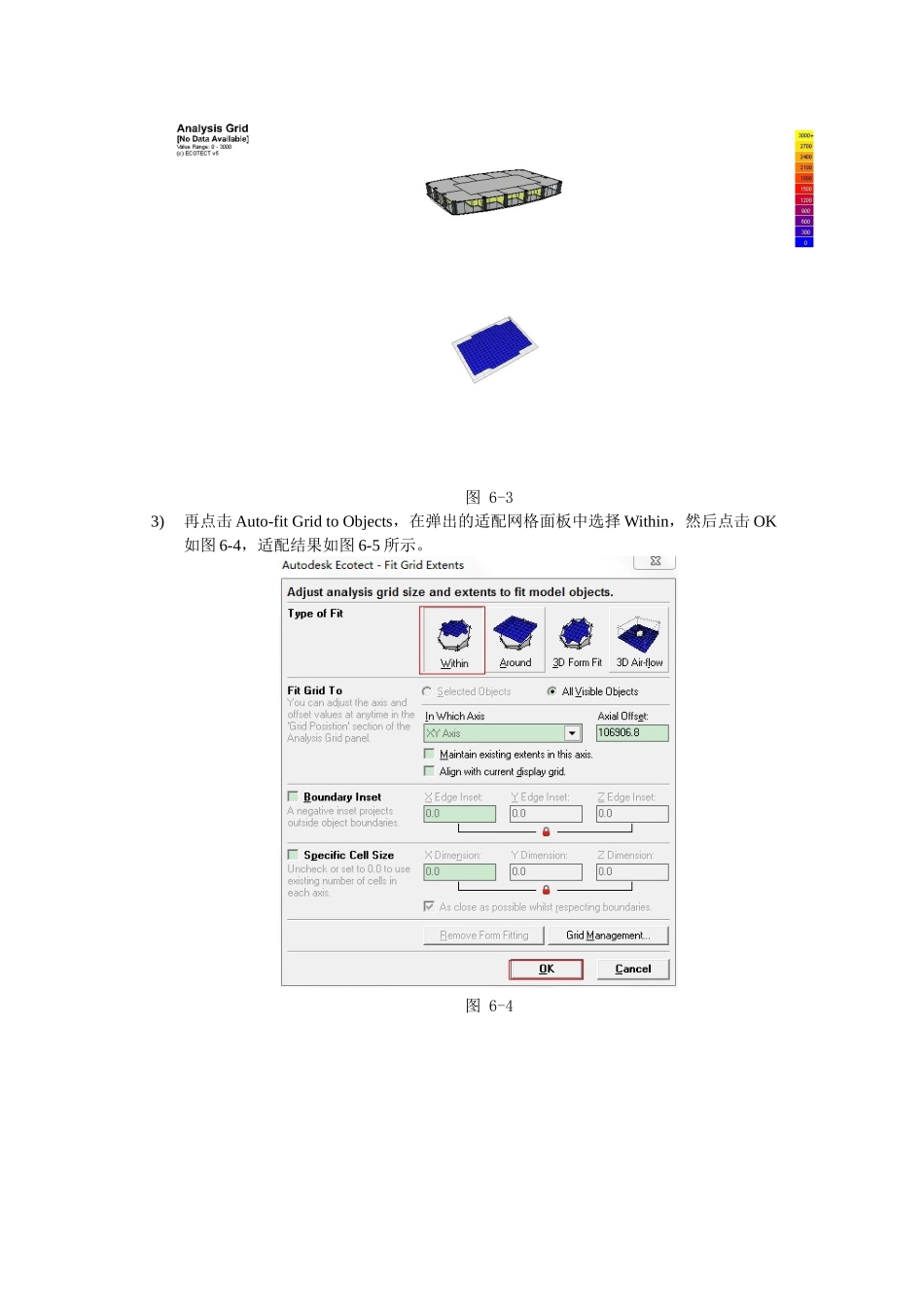

第六章 光环境分析6.1 LEED 和绿标简介下面我们主要从绿色建筑标识和 LEED 两个认证的方向来讲模拟光环境分析。首先介绍一下这两个认证 LEED 绿标6.1.1 绿标绿色建筑标识是我国对绿色建筑的国内标准，是指在建筑的全寿命周期内，最大限度地节约资源（节能，节地，节水，节材），保护环境和减少污染，为人们提供健康，适用和高效的使用空间，与自然和谐共生的建筑。（摘自《绿色建筑评价标准》GB 50378）一下简称绿标。6.1.2 LEEDLEED（Leadership in Energy and Environmental Design）是一个评价绿色建筑的工具。宗旨是：在设计中有效地减少环境和住户的负面影响。目的是：法律规范一个完整、准确的绿色建筑概念，防止建筑的滥绿色化。LEED 由美国绿色建筑协会建立并于 2025 年开始推行，在美国部分州和一些国家已被列为法定强制标准。6.2 分析前的准备我们选取二十五层的模型为例，进行光环境模拟分析，如图 6-1，这是已经完成了的25 层的模型。图 6-16.2.1 添加分析网格1)点击绘图窗口右侧的按钮，进入 Analysis Grid（分析网格）面板，点击 Display Analysis Grid 按钮，如图 6-2。图 6-22)显示分析网格如图 6-3。图 6-33)再点击 Auto-fit Grid to Objects，在弹出的适配网格面板中选择 Within，然后点击 OK如图 6-4，适配结果如图 6-5 所示。图 6-4图 6-5 6.2.2 调整分析精度然后点击 Grid Management，改变分析网格的疏密程度。越密越精确，但是模拟时所花费的时间也就越长。推举值：X/Y 轴网格数等于显示的 GridSize 数值除以 500；如图 6-6图 6-6在 2D Slice Position 中，假如是绿标模拟，将模拟平面高度定为地板高度+800，假如是LEED 模拟，则地板高度+760，如图 6-7。图 6-7图 6-8再次单击 Auto-fit Grid to Objects，分析网格自动调整为模拟楼层的形状，如图 6-8 所示。6.2.3 调整分析范围点击快捷键 F5 进入顶视图，点击 Select Grid Nodes 如图 6-9，选中不需要模拟的部分，点击 Hide，之后 Esc 返回；图 6-10，图 6-11。图 6-9图 6-10 图 6-11 注意：模拟前，最好确认模型的具体朝向以及气象数据是否正确。6.3 采光分析模拟6.3.1 绿标的采光模拟（阴天模拟，不分具体时刻）1)点击最下方的 Calculation----Lighting Levels---Perform Calculation，弹出的计算设置窗口，推举直接 Skip Wizard，如图 6-12。2)全部使用默认设置，只在...
