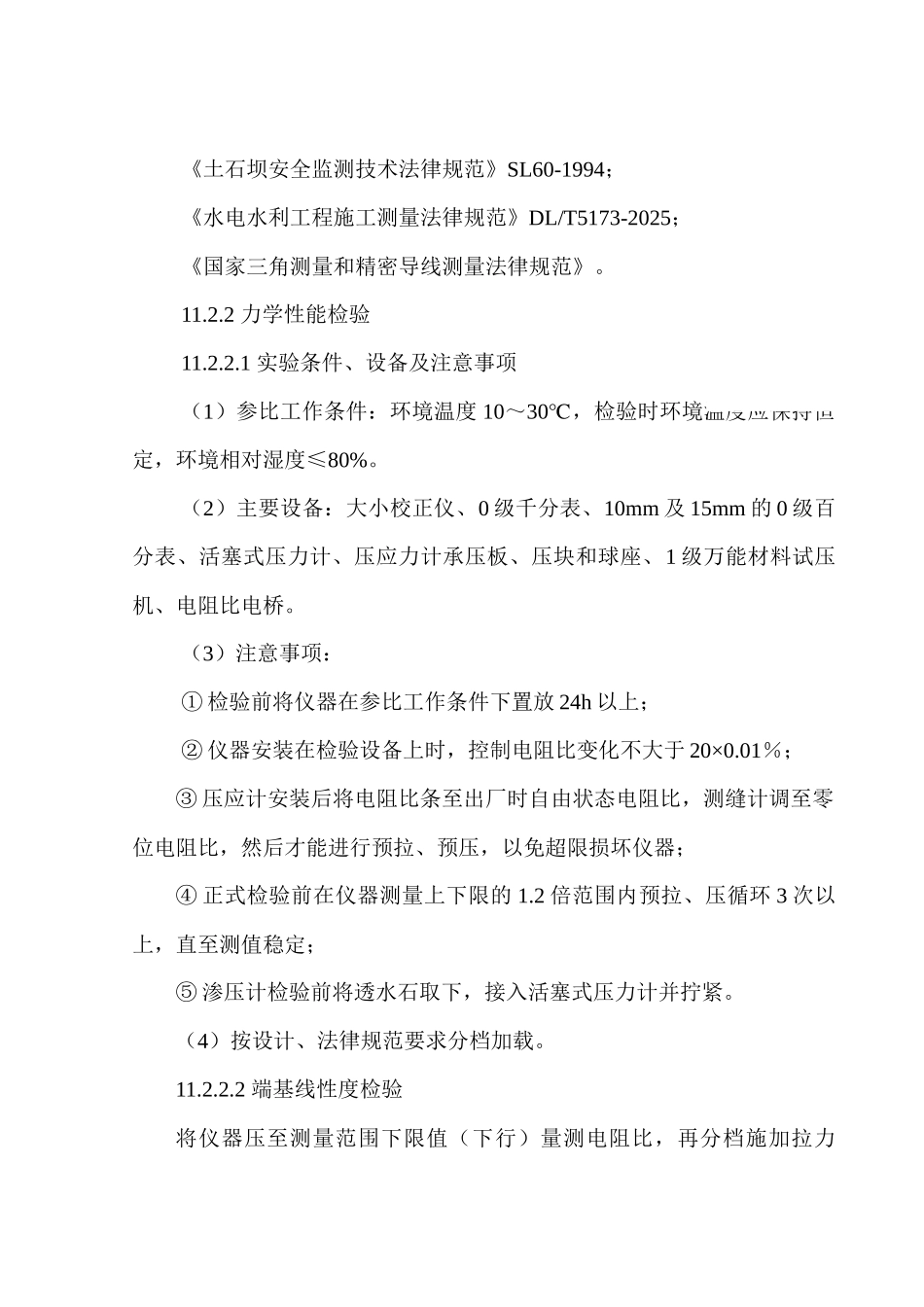

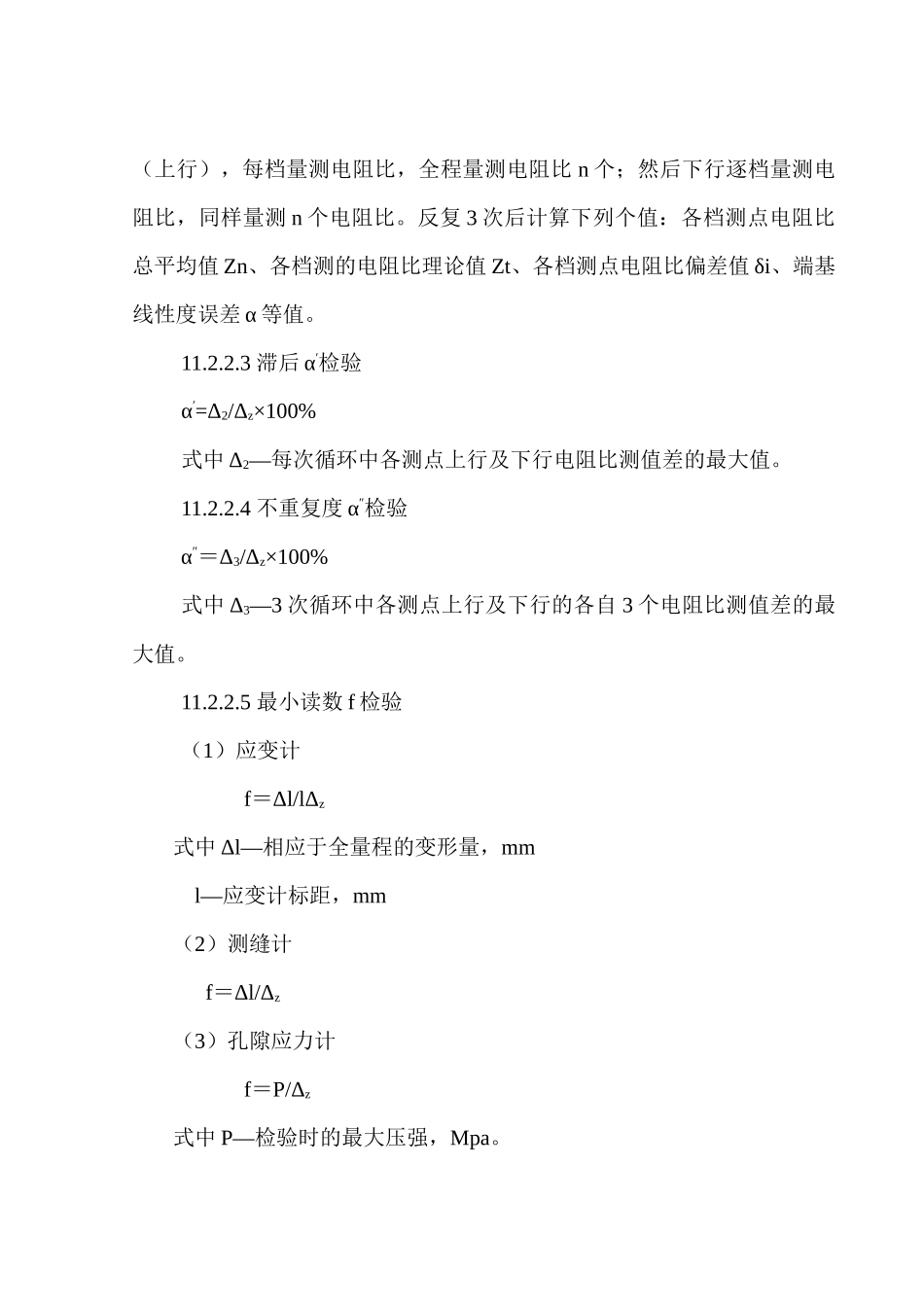

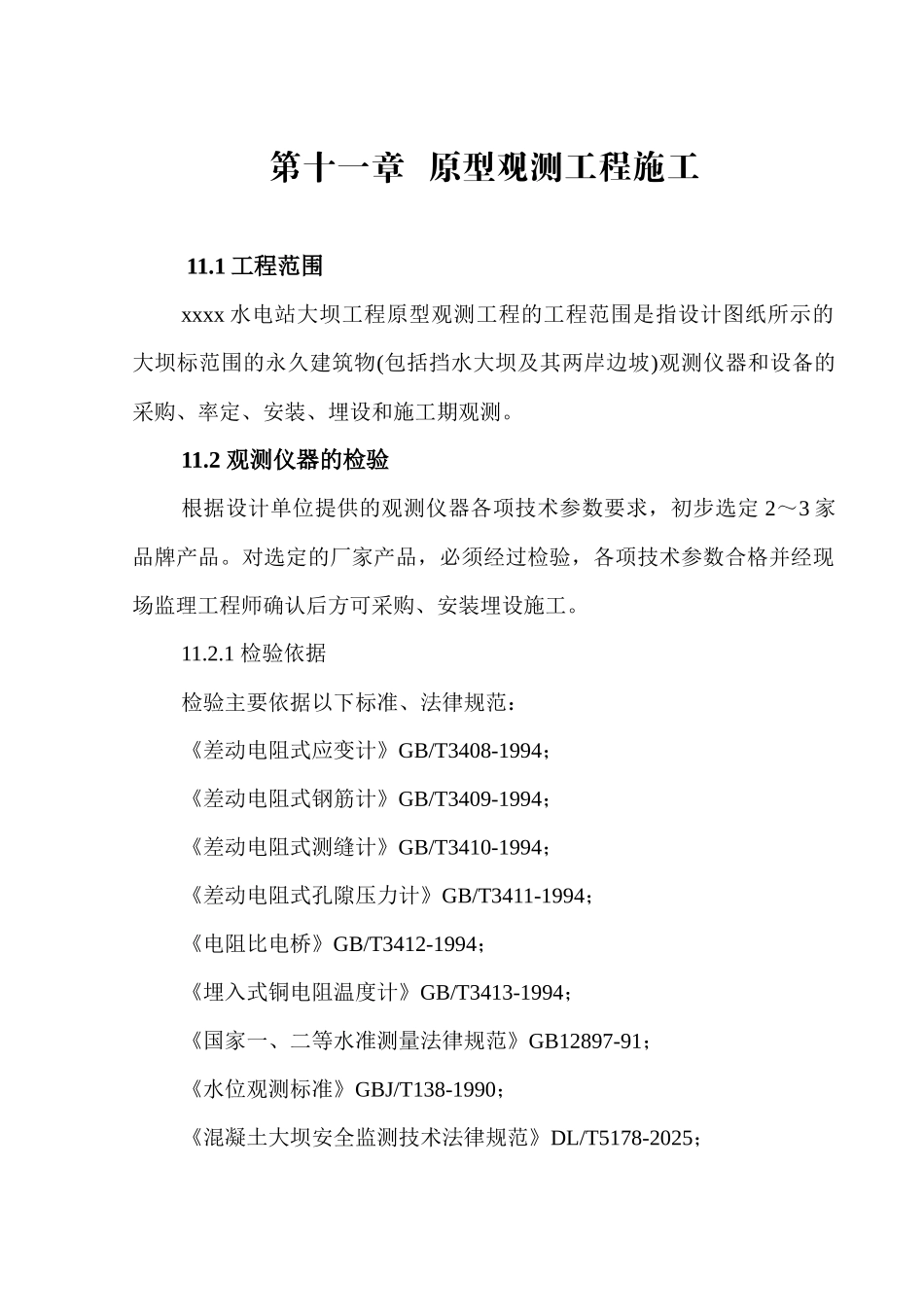

第十一章 原型观测工程施工 11.1 工程范围xxxx 水电站大坝工程原型观测工程的工程范围是指设计图纸所示的大坝标范围的永久建筑物(包括挡水大坝及其两岸边坡)观测仪器和设备的采购、率定、安装、埋设和施工期观测。11.2 观测仪器的检验根据设计单位提供的观测仪器各项技术参数要求，初步选定 2～3 家品牌产品。对选定的厂家产品，必须经过检验，各项技术参数合格并经现场监理工程师确认后方可采购、安装埋设施工。11.2.1 检验依据检验主要依据以下标准、法律规范：《差动电阻式应变计》GB/T3408-1994；《差动电阻式钢筋计》GB/T3409-1994；《差动电阻式测缝计》GB/T3410-1994；《差动电阻式孔隙压力计》GB/T3411-1994；《电阻比电桥》GB/T3412-1994；《埋入式铜电阻温度计》GB/T3413-1994；《国家一、二等水准测量法律规范》GB12897-91；《水位观测标准》GBJ/T138-1990；《混凝土大坝安全监测技术法律规范》DL/T5178-2025；《土石坝安全监测技术法律规范》SL60-1994；《水电水利工程施工测量法律规范》DL/T5173-2025；《国家三角测量和精密导线测量法律规范》。11.2.2 力学性能检验11.2.2.1 实验条件、设备及注意事项（1）参比工作条件：环境温度 10～30℃，检验时环境温度应保持恒定，环境相对湿度≤80%。（2）主要设备：大小校正仪、0 级千分表、10mm 及 15mm 的 0 级百分表、活塞式压力计、压应力计承压板、压块和球座、1 级万能材料试压机、电阻比电桥。（3）注意事项：① 检验前将仪器在参比工作条件下置放 24h 以上；② 仪器安装在检验设备上时，控制电阻比变化不大于 20×0.01％；③ 压应计安装后将电阻比条至出厂时自由状态电阻比，测缝计调至零位电阻比，然后才能进行预拉、预压，以免超限损坏仪器；④ 正式检验前在仪器测量上下限的 1.2 倍范围内预拉、压循环 3 次以上，直至测值稳定；⑤ 渗压计检验前将透水石取下，接入活塞式压力计并拧紧。（4）按设计、法律规范要求分档加载。11.2.2.2 端基线性度检验将仪器压至测量范围下限值（下行）量测电阻比，再分档施加拉力（上行），每档量测电阻比，全程量测电阻比 n 个；然后下行逐档量测电阻比，同样量测 n 个电阻比。反复 3 次后计算下列个值：各档测点电阻比总平均值 Zn、各档测的电阻比理论值 Zt、各档测点电阻比偏差值 δi、端基线性度误差 α 等值。11.2.2.3 滞后 α′检验α′=Δ2/Δz×100%式中 Δ2—每次循环中各测点上行及下行电阻...
