第四章-主体土建工程施工

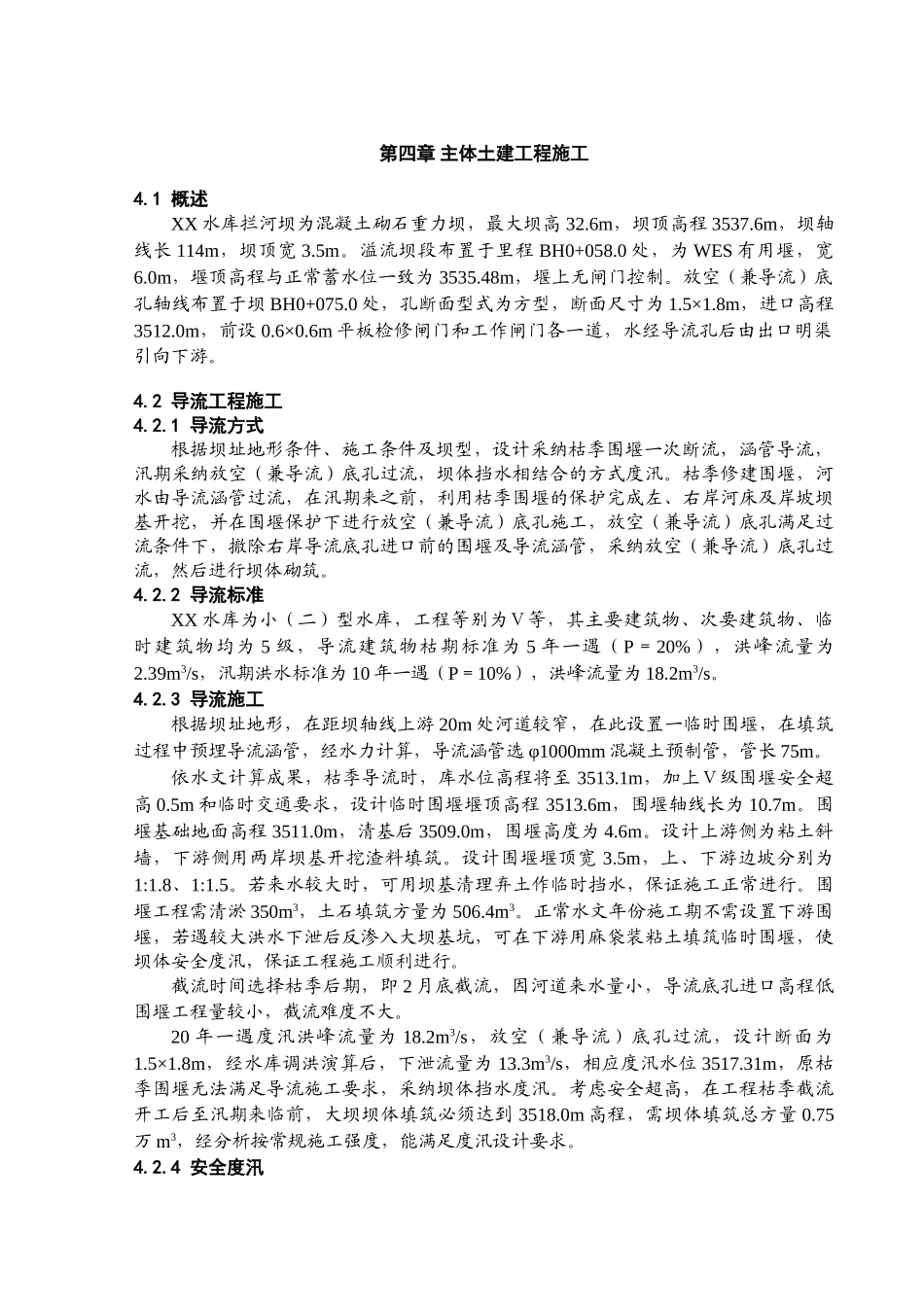

第四章 主体土建工程施工4.1 概述XX 水库拦河坝为混凝土砌石重力坝，最大坝高 32.6m，坝顶高程 3537.6m，坝轴线长 114m，坝顶宽 3.5m。溢流坝段布置于里程 BH0+058.0 处，为 WES 有用堰，宽6.0m，堰顶高程与正常蓄水位一致为 3535.48m，堰上无闸门控制。放空（兼导流）底孔轴线布置于坝 BH0+075.0 处，孔断面型式为方型，断面尺寸为 1.5×1.8m，进口高程3512.0m，前设 0.6×0.6m 平板检修闸门和工作闸门各一道，水经导流孔后由出口明渠引向下游。4.2 导流工程施工4.2.1 导流方式根据坝址地形条件、施工条件及坝型，设计采纳枯季围堰一次断流，涵管导流，汛期采纳放空（兼导流）底孔过流，坝体挡水相结合的方式度汛。枯季修建围堰，河水由导流涵管过流，在汛期来之前，利用枯季围堰的保护完成左、右岸河床及岸坡坝基开挖，并在围堰保护下进行放空（兼导流）底孔施工，放空（兼导流）底孔满足过流条件下，撤除右岸导流底孔进口前的围堰及导流涵管，采纳放空（兼导流）底孔过流，然后进行坝体砌筑。4.2.2 导流标准XX 水库为小（二）型水库，工程等别为Ⅴ等，其主要建筑物、次要建筑物、临时建筑物均为 5 级，导流建筑物枯期标准为 5 年一遇（P＝20%），洪峰流量为2.39m3/s，汛期洪水标准为 10 年一遇（P＝10%），洪峰流量为 18.2m3/s。4.2.3 导流施工根据坝址地形，在距坝轴线上游 20m 处河道较窄，在此设置一临时围堰，在填筑过程中预埋导流涵管，经水力计算，导流涵管选 φ1000mm 混凝土预制管，管长 75m。依水文计算成果，枯季导流时，库水位高程将至 3513.1m，加上Ⅴ级围堰安全超高 0.5m 和临时交通要求，设计临时围堰堰顶高程 3513.6m，围堰轴线长为 10.7m。围堰基础地面高程 3511.0m，清基后 3509.0m，围堰高度为 4.6m。设计上游侧为粘土斜墙，下游侧用两岸坝基开挖渣料填筑。设计围堰堰顶宽 3.5m，上、下游边坡分别为1:1.8、1:1.5。若来水较大时，可用坝基清理弃土作临时挡水，保证施工正常进行。围堰工程需清淤 350m3，土石填筑方量为 506.4m3。正常水文年份施工期不需设置下游围堰，若遇较大洪水下泄后反渗入大坝基坑，可在下游用麻袋装粘土填筑临时围堰，使坝体安全度汛，保证工程施工顺利进行。截流时间选择枯季后期，即 2 月底截流，因河道来水量小，导流底孔进口高程低围堰工程量较小，截流难度不大。20 年一遇度汛洪峰流量为 18.2m3/s，放空（兼导流）底孔过流，设计断面为1.5×1.8m...
