管道与阀门实训讲义

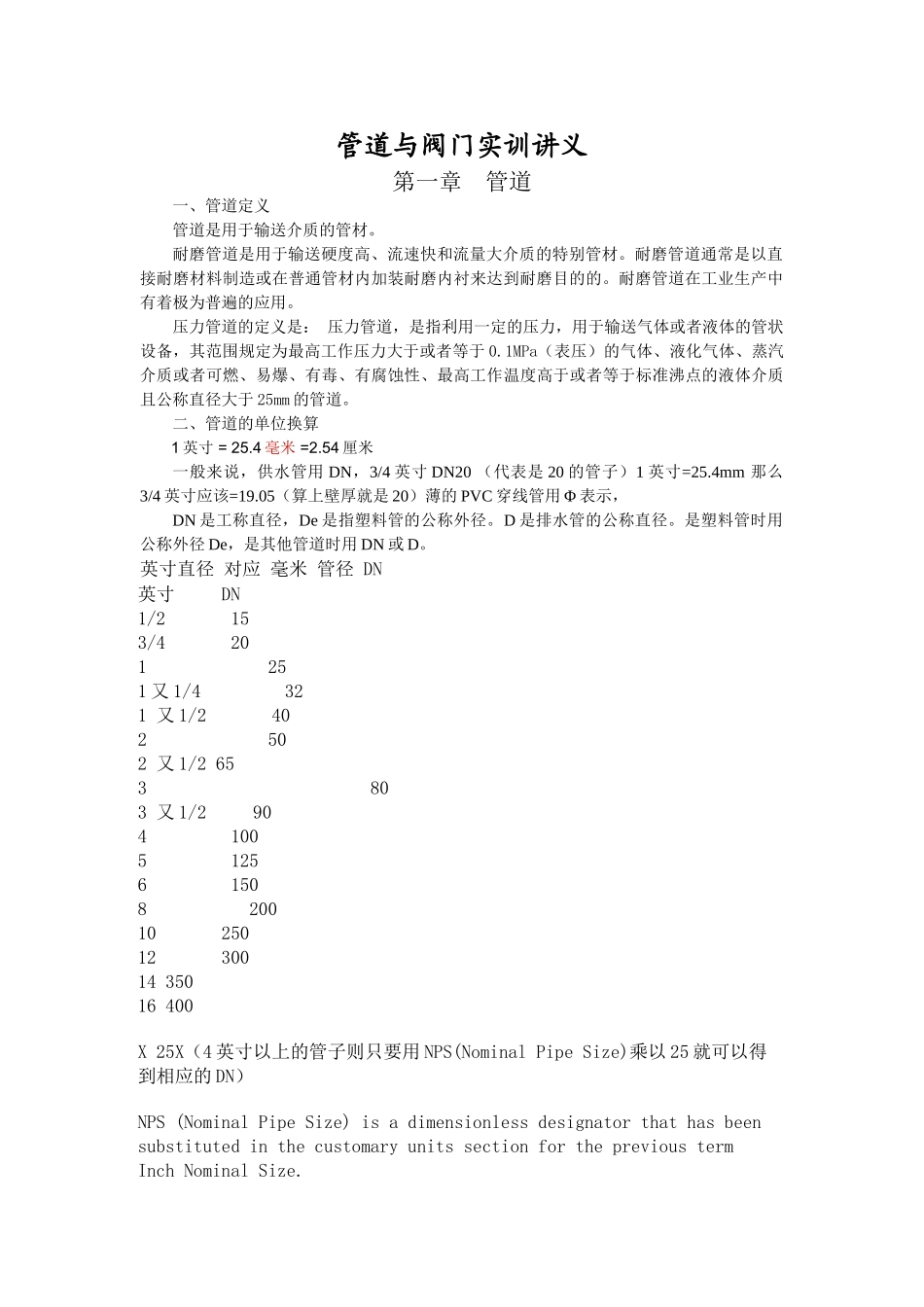

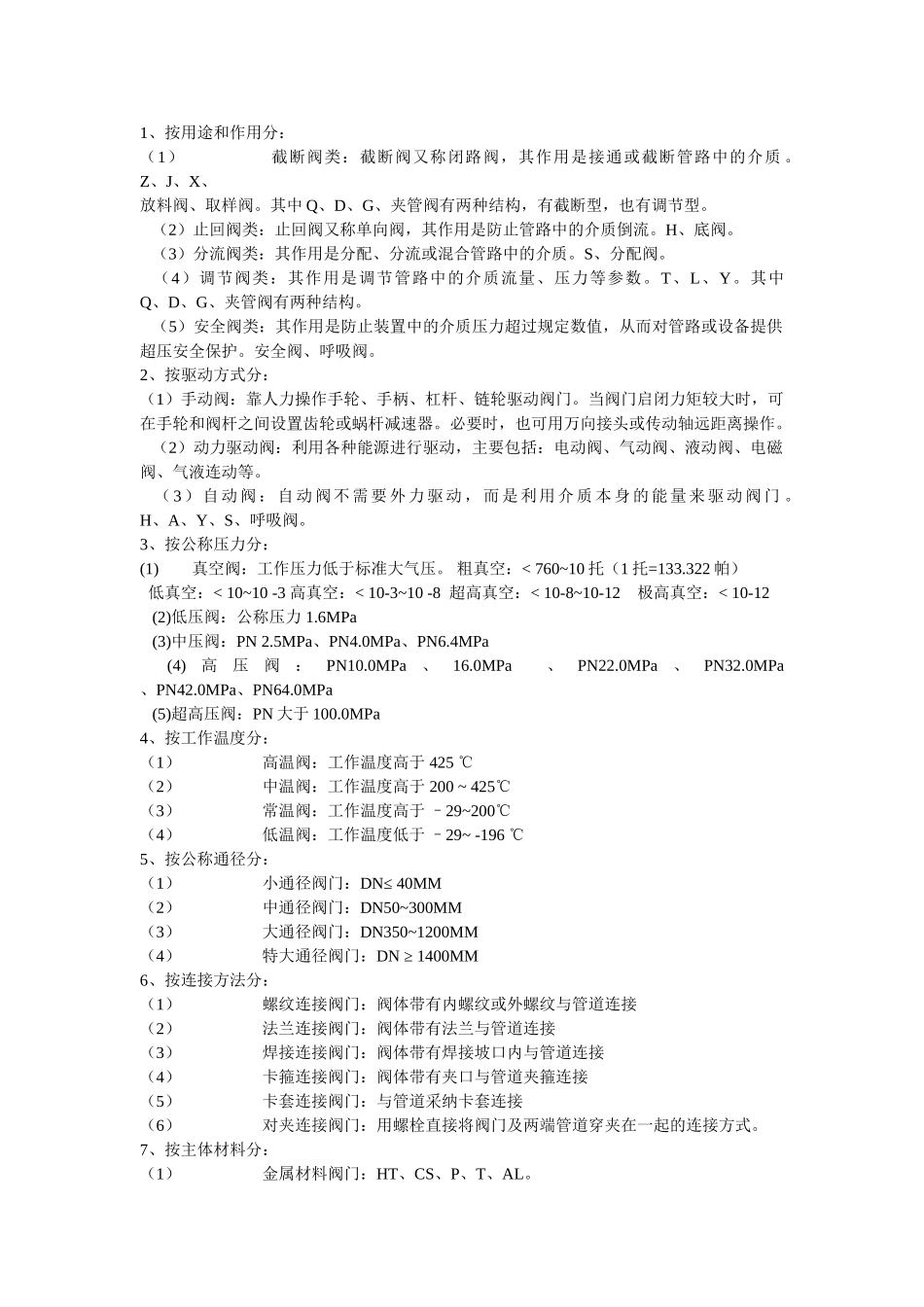

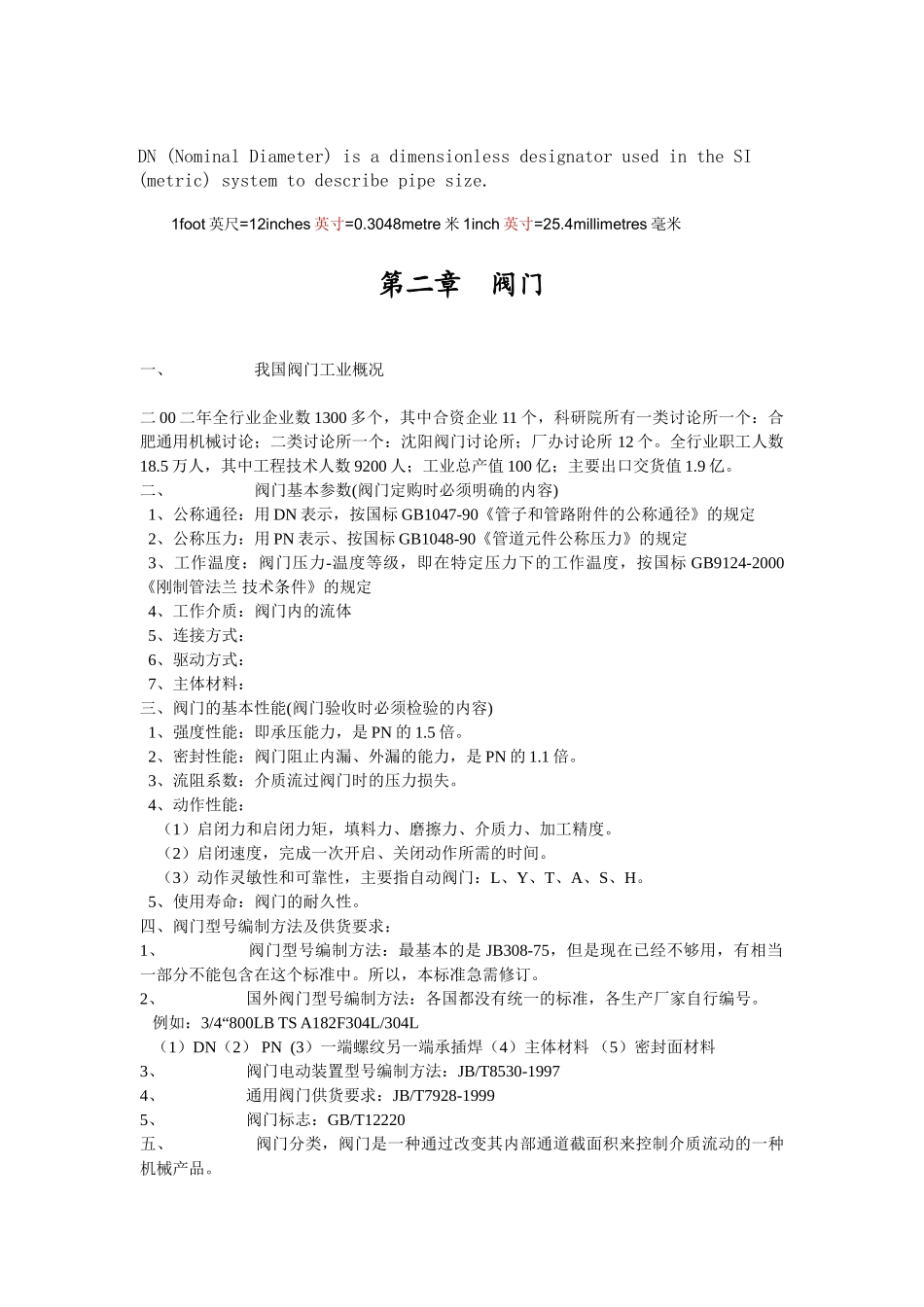

管道与阀门实训讲义第一章 管道一、管道定义管道是用于输送介质的管材。耐磨管道是用于输送硬度高、流速快和流量大介质的特别管材。耐磨管道通常是以直接耐磨材料制造或在普通管材内加装耐磨内衬来达到耐磨目的的。耐磨管道在工业生产中有着极为普遍的应用。压力管道的定义是： 压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于 0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质且公称直径大于 25mm 的管道。二、管道的单位换算1 英寸 = 25.4 毫米 =2.54 厘米一般来说，供水管用 DN，3/4 英寸 DN20 （代表是 20 的管子）1 英寸=25.4mm 那么3/4 英寸应该=19.05（算上壁厚就是 20）薄的 PVC 穿线管用 Φ 表示，DN 是工称直径，De 是指塑料管的公称外径。D 是排水管的公称直径。是塑料管时用公称外径 De，是其他管道时用 DN 或 D。英寸直径 对应 毫米 管径 DN英寸 DN1/2 153/4 201 251 又 1/4 321 又 1/2 402 502 又 1/2 653 803 又 1/2 904 1005 1256 1508 20010 25012 30014 35016 400X 25X（4 英寸以上的管子则只要用 NPS(Nominal Pipe Size)乘以 25 就可以得到相应的 DN）NPS (Nominal Pipe Size) is a dimensionless designator that has been substituted in the customary units section for the previous term Inch Nominal Size.DN (Nominal Diameter) is a dimensionless designator used in the SI (metric) system to describe pipe size.1foot 英尺=12inches 英寸=0.3048metre 米 1inch 英寸=25.4millimetres 毫米第二章 阀门一、 我国阀门工业概况二 00 二年全行业企业数 1300 多个，其中合资企业 11 个，科研院所有一类讨论所一个：合肥通用机械讨论；二类讨论所一个：沈阳阀门讨论所；厂办讨论所 12 个。全行业职工人数18.5 万人，其中工程技术人数 9200 人；工业总产值 100 亿；主要出口交货值 1.9 亿。二、 阀门基本参数(阀门定购时必须明确的内容) 1、公称通径：用 DN 表示，按国标 GB1047-90《管子和管路附件的公称通径》的规定 2、公称压力：用 PN 表示、按国标 GB1048-90《管道元件公称压力》的规定 3、工作温度：阀门压力-温度等级，即在特定压...
