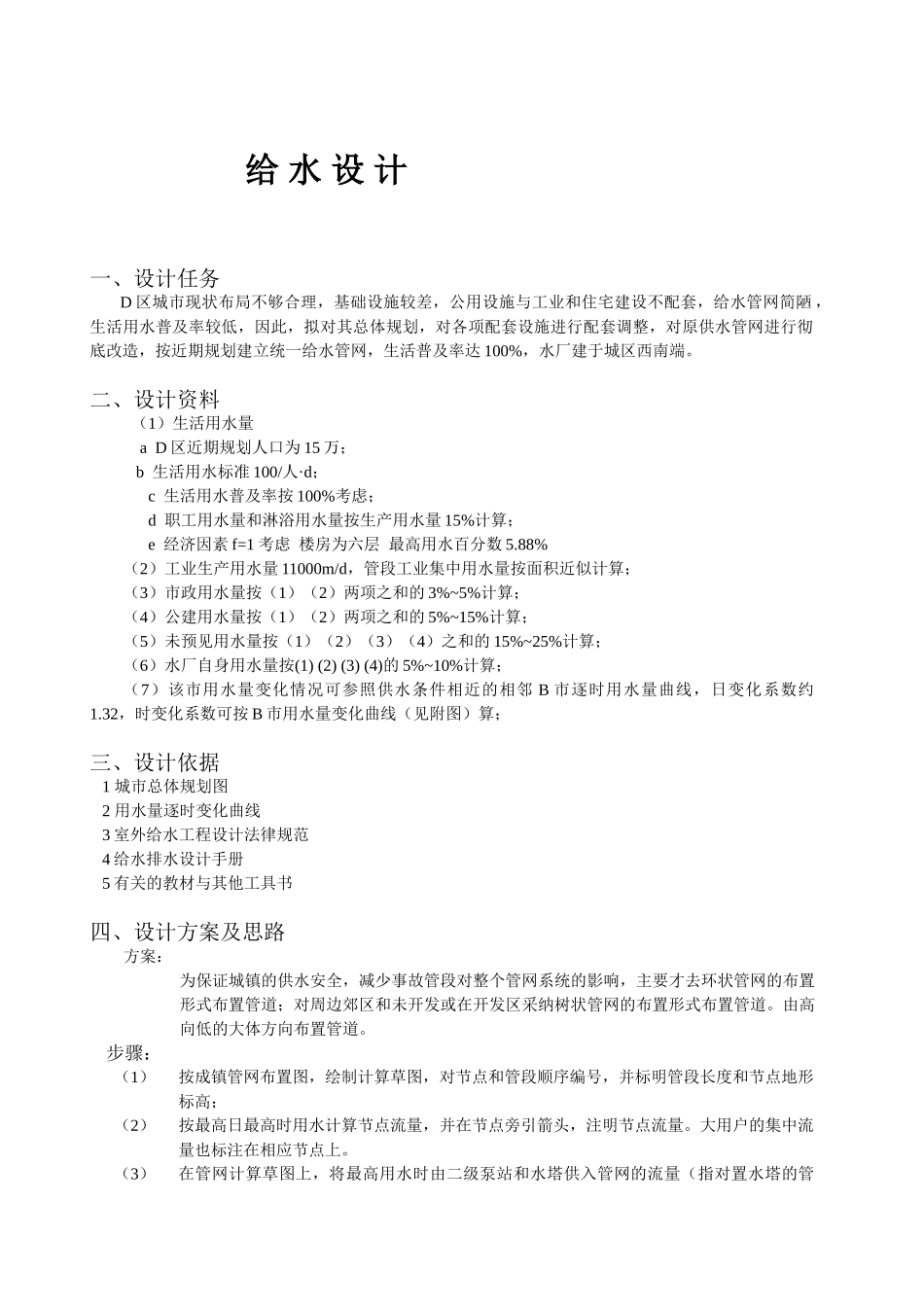

给 水 设 计一、设计任务 D 区城市现状布局不够合理，基础设施较差，公用设施与工业和住宅建设不配套，给水管网简陋 ，生活用水普及率较低，因此，拟对其总体规划，对各项配套设施进行配套调整，对原供水管网进行彻底改造，按近期规划建立统一给水管网，生活普及率达 100%，水厂建于城区西南端。二、设计资料（1）生活用水量 a D 区近期规划人口为 15 万； b 生活用水标准 100/人·d；c 生活用水普及率按 100%考虑；d 职工用水量和淋浴用水量按生产用水量 15%计算；e 经济因素 f=1 考虑 楼房为六层 最高用水百分数 5.88%（2）工业生产用水量 11000m/d，管段工业集中用水量按面积近似计算；（3）市政用水量按（1）（2）两项之和的 3%~5%计算；（4）公建用水量按（1）（2）两项之和的 5%~15%计算；（5）未预见用水量按（1）（2）（3）（4）之和的 15%~25%计算；（6）水厂自身用水量按(1) (2) (3) (4)的 5%~10%计算；（7）该市用水量变化情况可参照供水条件相近的相邻 B 市逐时用水量曲线，日变化系数约1.32，时变化系数可按 B 市用水量变化曲线（见附图）算； 三、设计依据 1 城市总体规划图 2 用水量逐时变化曲线 3 室外给水工程设计法律规范 4 给水排水设计手册 5 有关的教材与其他工具书四、设计方案及思路方案：为保证城镇的供水安全，减少事故管段对整个管网系统的影响，主要才去环状管网的布置形式布置管道；对周边郊区和未开发或在开发区采纳树状管网的布置形式布置管道。由高向低的大体方向布置管道。 步骤：（1）按成镇管网布置图，绘制计算草图，对节点和管段顺序编号，并标明管段长度和节点地形标高；（2）按最高日最高时用水计算节点流量，并在节点旁引箭头，注明节点流量。大用户的集中流量也标注在相应节点上。（3）在管网计算草图上，将最高用水时由二级泵站和水塔供入管网的流量（指对置水塔的管网），沿各管段计算流量预分配，定出各管段的计算流量。（4）根据所定出的各管计算流量和经济流速，选取各管段的管径。（5）计算各管段的水头损失 h 及各个环内的水头损失代数和∑h。（6）若∑h 超过规定值（即出现闭合差△h）,须进行管网平差，将预分配的流量进行校正，以使各个环的闭合差达到所规定的允许范围之内。（7）按控制点要求的最小服务水头和从水泵到控制点管线的总水头损失，求出水塔高度和水泵扬程。（8）根据管网各节点的压力和地形标高，绘制等水压线和自由水压线图...
