箱变使用说明书YBF-12

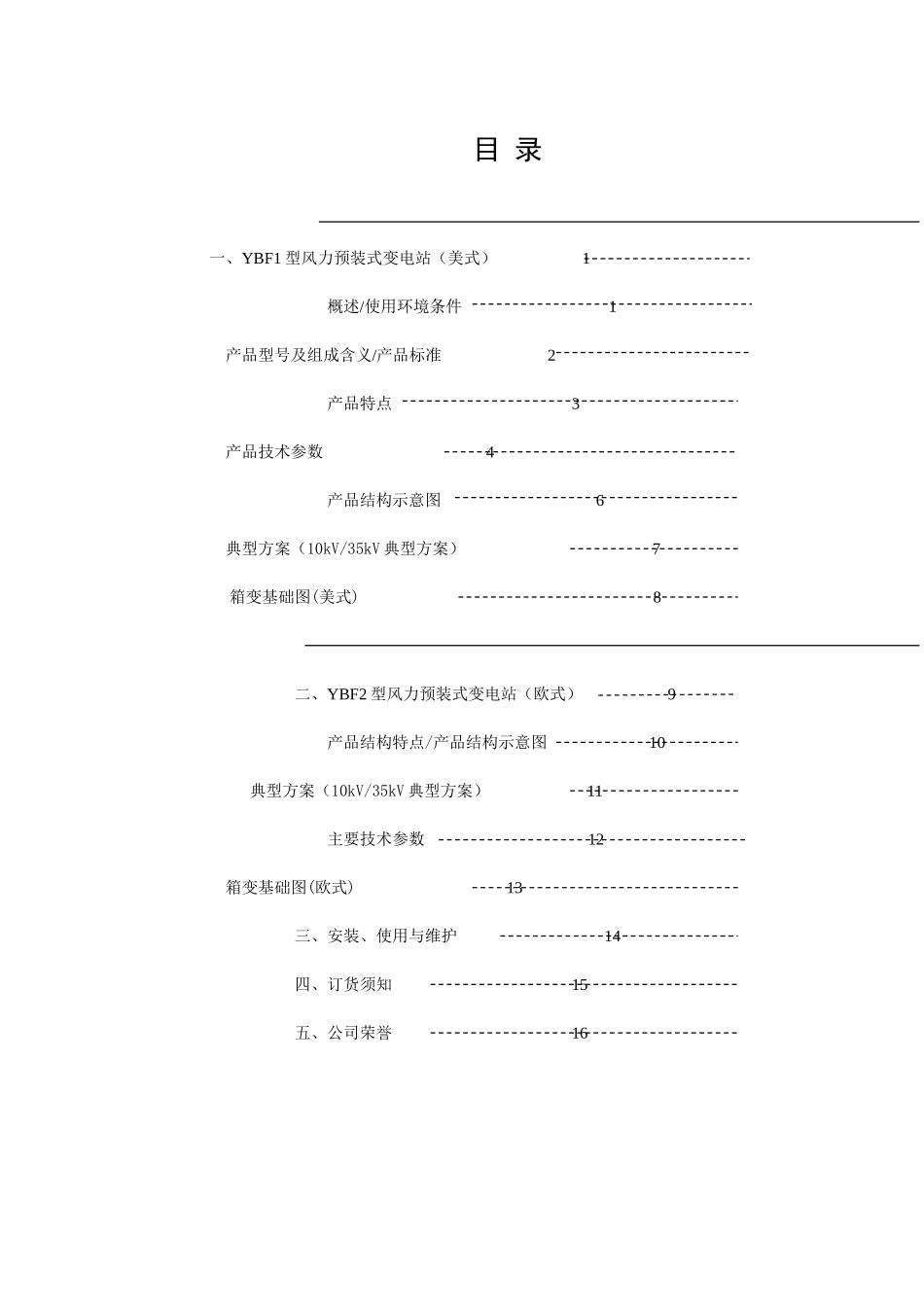

光伏科技 电力变电器 绝缘材料 微波仪表风力发电专用预装式变电站 安装使用说明书中电电气集团有限公司Z H O N G D I A N E L E C T R I C ( G R O U P ) C O . , LT D目 录 一、YBF1 型风力预装式变电站（美式） 1概述/使用环境条件 1 产品型号及组成含义/产品标准 2产品特点 3 产品技术参数 4产品结构示意图 6 典型方案（10kV/35kV 典型方案） 7 箱变基础图(美式) 8 二、YBF2 型风力预装式变电站（欧式） 9产品结构特点/产品结构示意图 10 典型方案（10kV/35kV 典型方案） 11 主要技术参数 12 箱变基础图(欧式) 13 三、安装、使用与维护 14四、订货须知 15五、公司荣誉 16产品概述 随着我国经济的不断增长，对电力的需求大幅上升，导致电力能源的供求矛盾更加突出，开发利用可再生的清洁能源已经成为人类面临的重大课题之一，此时风力发电作为一种清洁的能源生产方式，在我国得到了迅速的进展，而作为风力发电的重要配套升压设备，风力发电用预装式变电站，将变压器、开关设备、限流熔断器、相应辅助设备组合于一体，针对风力发电的特别性，为用户提供理想的解决方案。提供了两种并网电压及两种结构不同的箱变供您选择。一、YBF1 型风力预装式变电站（美式）1、概述YBF 系列风力变电站是将风电力发电机组发出的 0.6-0.69kV 电压升高到 10kV 或 35kV 后并网输出的专用设备，是我公司吸取欧美风力发电的经验，结合国内风力发电的实情和现状量身定做的专供风力发电的新产品。它的出现适应了全国大范围建立风力发电场的趋势，是风力发电系统的最佳配套产品。该产品是将变压器、负荷开关、高压熔管安装在变压器的箱体内，利用变压器的绝缘液作为整个产品的绝缘介质。具有体积小、重量轻、安装方便等优点。2、产品使用环境 1、海拔高度≤2000m2、环境温度：最高环境温度＋40℃室内最低环境温度－40℃3、相对湿度：日平均不大于 95%， 月平均不大于 90%4、安装地点： 安装在无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。 超出以上正常使用环境条件，用户可与本厂协商解决。-1-3、产品型号及组成含义 YBF□-□-□/□输出端额定电压输入端额定电压变压器容量设计序号：1-美式，2-欧式风力预装式变电站 10kV 风电美变4、产品标准 DL/T537-93 《6~35kV 箱式变电站订货技术要求》 GB311.1~311.6-83 《高压输电设备的绝缘配合，高电压试验技术》GB3804-90...
