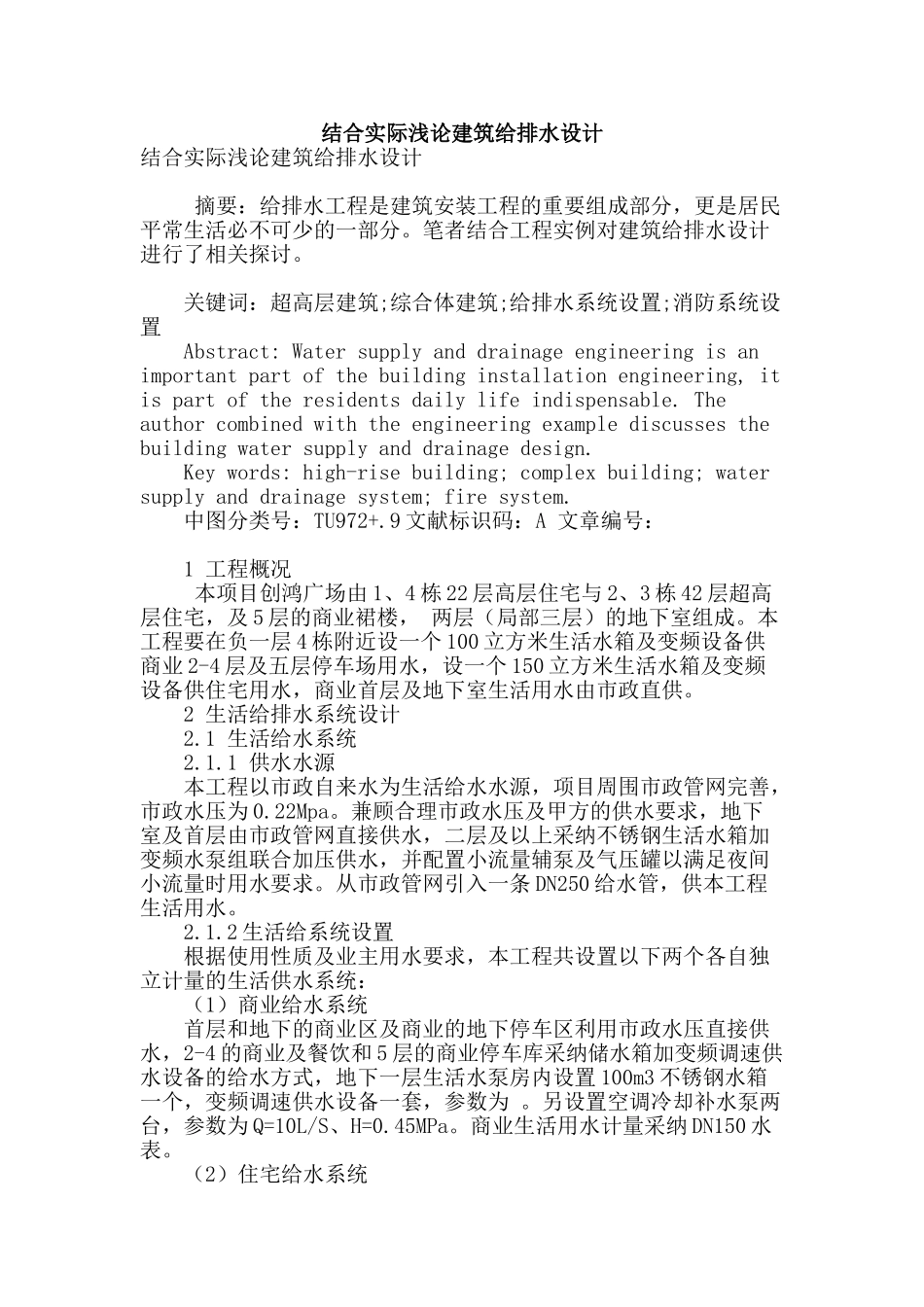

结合实际浅论建筑给排水设计结合实际浅论建筑给排水设计 摘要：给排水工程是建筑安装工程的重要组成部分，更是居民平常生活必不可少的一部分。笔者结合工程实例对建筑给排水设计进行了相关探讨。 关键词：超高层建筑;综合体建筑;给排水系统设置;消防系统设置 Abstract: Water supply and drainage engineering is an important part of the building installation engineering, it is part of the residents daily life indispensable. The author combined with the engineering example discusses the building water supply and drainage design. Key words: high-rise building; complex building; water supply and drainage system; fire system. 中图分类号：TU972+.9 文献标识码：A 文章编号： 1 工程概况 本项目创鸿广场由 1、4 栋 22 层高层住宅与 2、3 栋 42 层超高层住宅，及 5 层的商业裙楼， 两层（局部三层）的地下室组成。本工程要在负一层 4 栋附近设一个 100 立方米生活水箱及变频设备供商业 2-4 层及五层停车场用水，设一个 150 立方米生活水箱及变频设备供住宅用水，商业首层及地下室生活用水由市政直供。 2 生活给排水系统设计 2.1 生活给水系统 2.1.1 供水水源 本工程以市政自来水为生活给水水源，项目周围市政管网完善，市政水压为 0.22Mpa。兼顾合理市政水压及甲方的供水要求，地下室及首层由市政管网直接供水，二层及以上采纳不锈钢生活水箱加变频水泵组联合加压供水，并配置小流量辅泵及气压罐以满足夜间小流量时用水要求。从市政管网引入一条 DN250 给水管，供本工程生活用水。 2.1.2 生活给系统设置 根据使用性质及业主用水要求，本工程共设置以下两个各自独立计量的生活供水系统： （1）商业给水系统 首层和地下的商业区及商业的地下停车区利用市政水压直接供水，2-4 的商业及餐饮和 5 层的商业停车库采纳储水箱加变频调速供水设备的给水方式，地下一层生活水泵房内设置 100m3 不锈钢水箱一个，变频调速供水设备一套，参数为 。另设置空调冷却补水泵两台，参数为 Q=10L/S、H=0.45MPa。商业生活用水计量采纳 DN150 水表。 （2）住宅给水系统 住宅的地下停车区利用市政水压直接供水，7 层以上的住宅采纳储水箱加变频调速供水设备的给水方式，住宅竖向分三个区供水，地下一层生活水泵房内设置总容积为 150...
