给排水图纸会审要点与常见问题

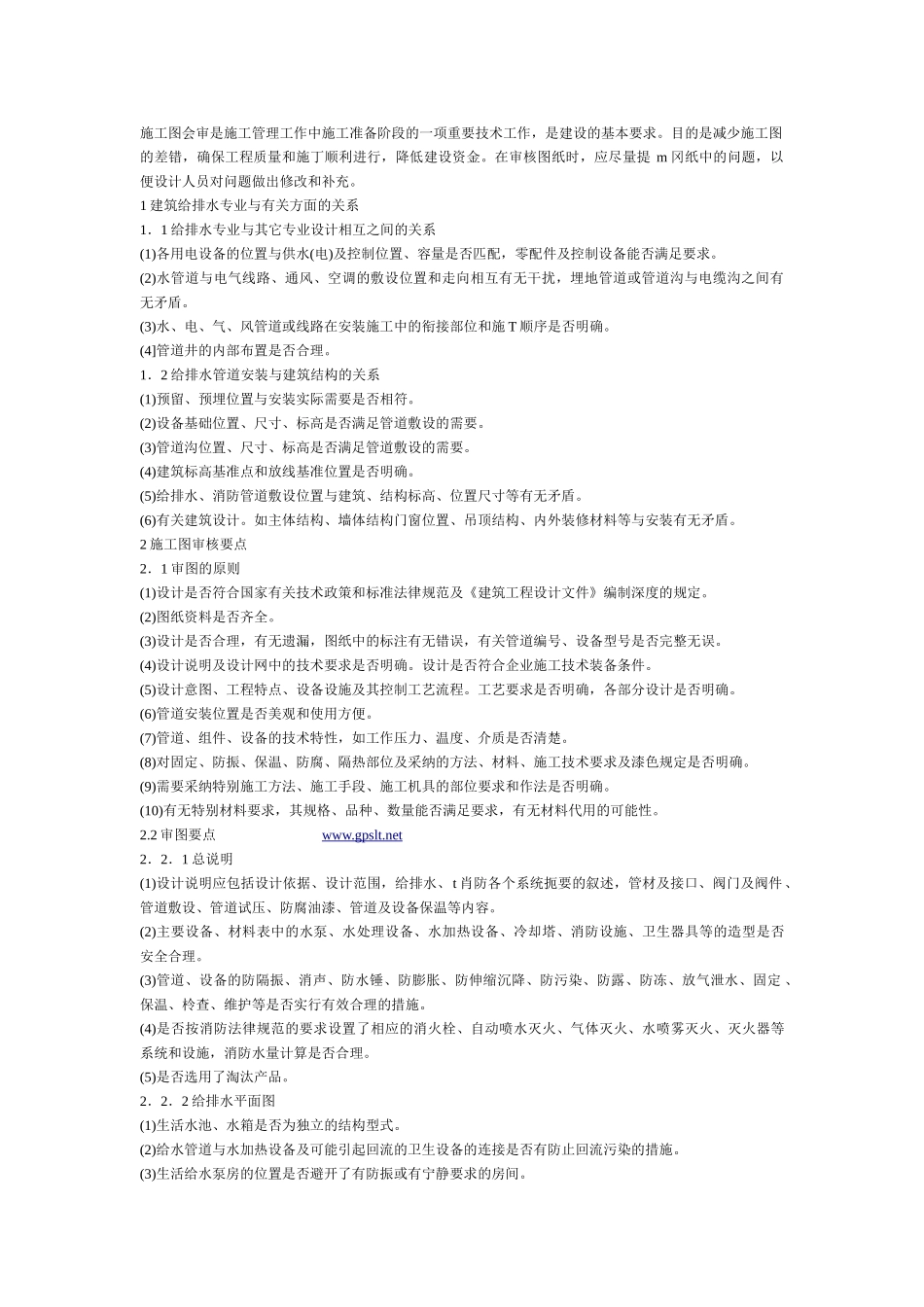

施工图会审是施工管理工作中施工准备阶段的一项重要技术工作，是建设的基本要求。目的是减少施工图的差错，确保工程质量和施丁顺利进行，降低建设资金。在审核图纸时，应尽量提 m 冈纸中的问题，以便设计人员对问题做出修改和补充。1 建筑给排水专业与有关方面的关系1．1 给排水专业与其它专业设计相互之间的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。(3)水、电、气、风管道或线路在安装施工中的衔接部位和施 T 顺序是否明确。(4]管道井的内部布置是否合理。1．2 给排水管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。(4)建筑标高基准点和放线基准位置是否明确。(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。(6)有关建筑设计。如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。2 施工图审核要点2．1 审图的原则(1)设计是否符合国家有关技术政策和标准法律规范及《建筑工程设计文件》编制深度的规定。(2)图纸资料是否齐全。(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。(4)设计说明及设计网中的技术要求是否明确。设计是否符合企业施工技术装备条件。(5)设计意图、工程特点、设备设施及其控制工艺流程。工艺要求是否明确，各部分设计是否明确。(6)管道安装位置是否美观和使用方便。(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。(8)对固定、防振、保温、防腐、隔热部位及采纳的方法、材料、施工技术要求及漆色规定是否明确。(9)需要采纳特别施工方法、施工手段、施工机具的部位要求和作法是否明确。(10)有无特别材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。2.2 审图要点(来自给排水论坛 www.gpslt.net)2．2．1 总说明(1)设计说明应包括设计依据、设计范围，给排水、t 肖防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。(3)管道、设备的防隔振、...
