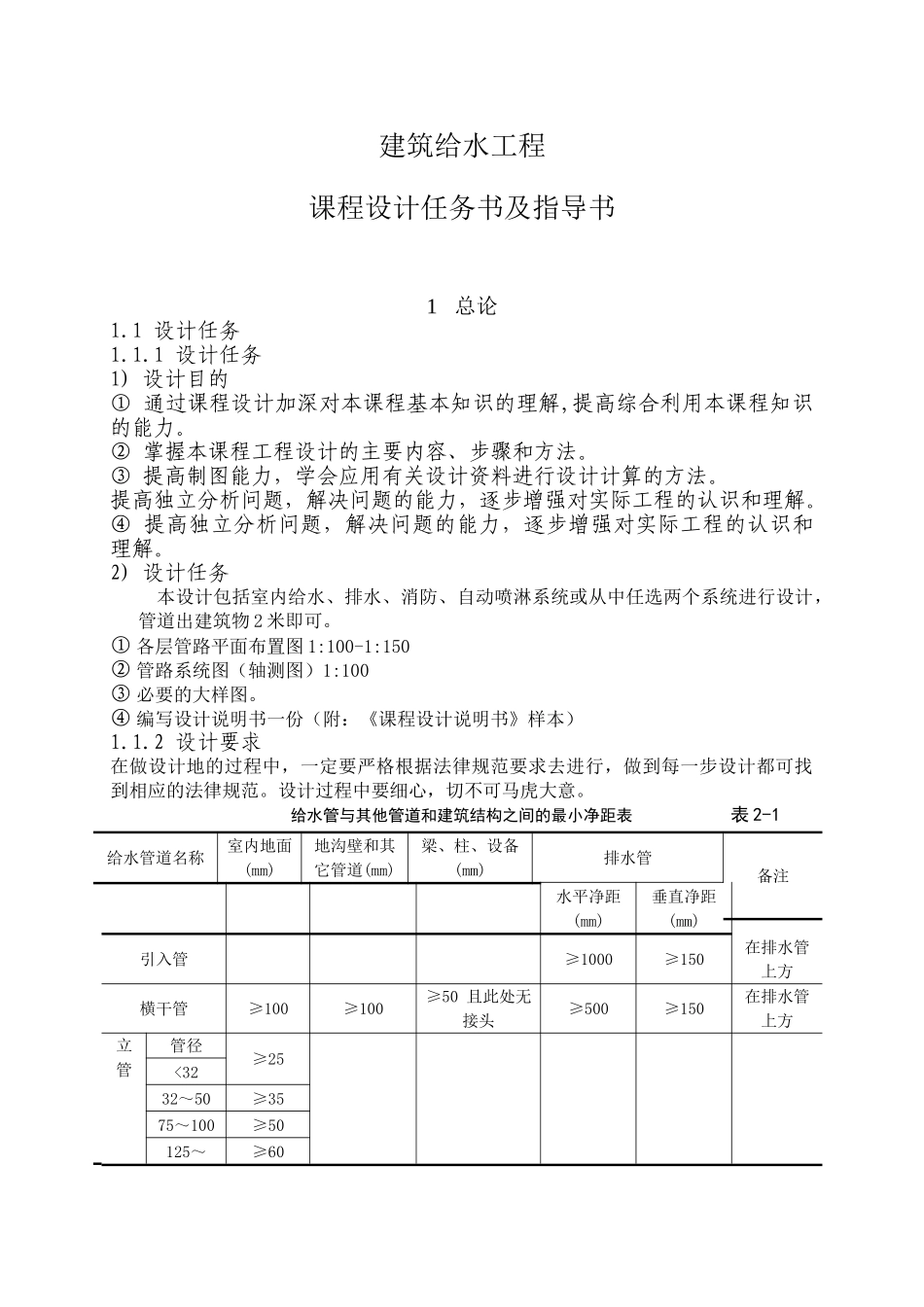

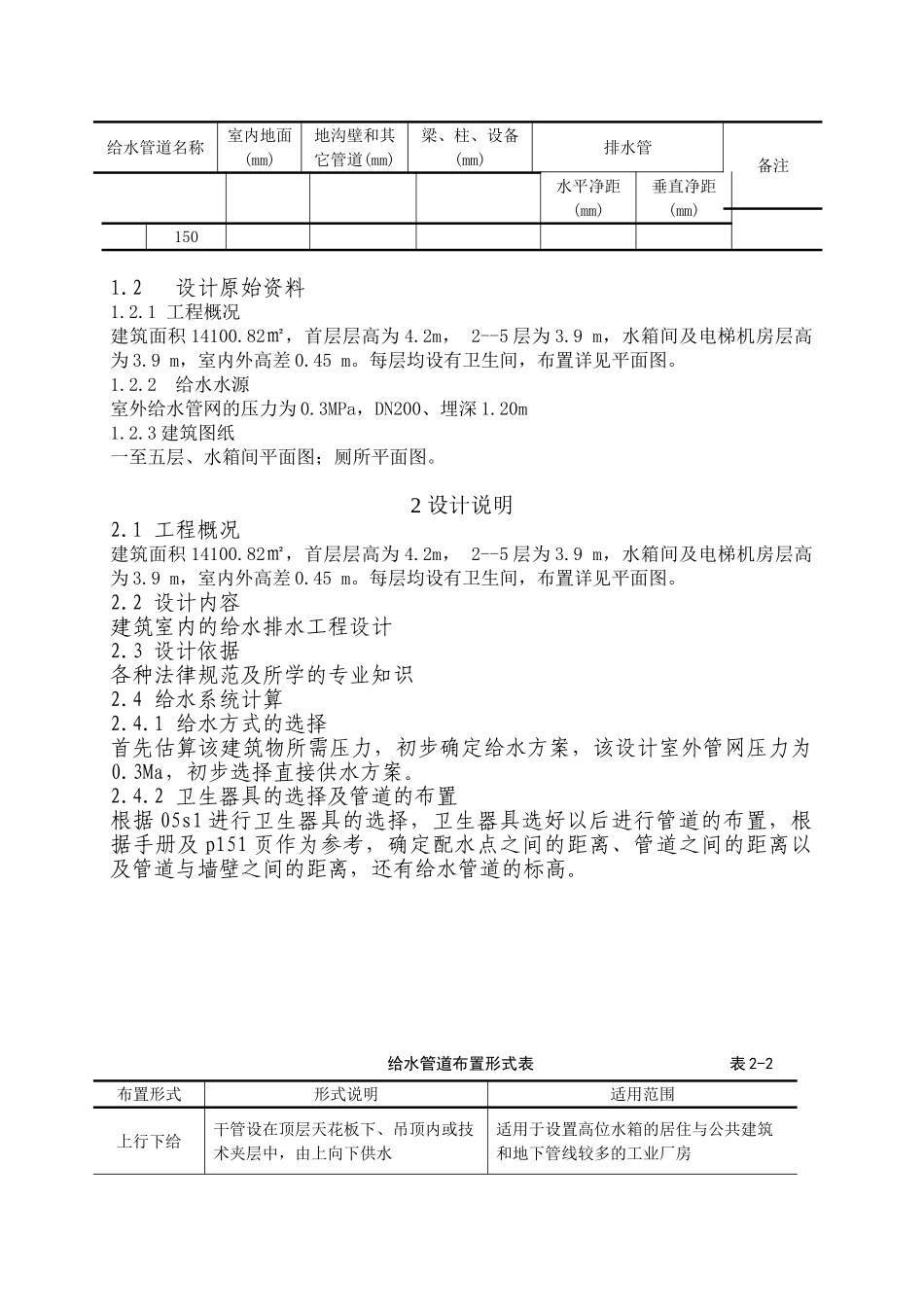

建筑给水工程课程设计任务书及指导书1 总论1.1 设计任务1.1.1 设计任务1) 设计目的① 通过课程设计加深对本课程基本知识的理解,提高综合利用本课程知识的能力。② 掌握本课程工程设计的主要内容、步骤和方法。③ 提高制图能力，学会应用有关设计资料进行设计计算的方法。提高独立分析问题，解决问题的能力，逐步增强对实际工程的认识和理解。④ 提高独立分析问题，解决问题的能力，逐步增强对实际工程的认识和理解。2) 设计任务本设计包括室内给水、排水、消防、自动喷淋系统或从中任选两个系统进行设计， 管道出建筑物 2 米即可。① 各层管路平面布置图 1:100-1:150② 管路系统图（轴测图）1:100③ 必要的大样图。④ 编写设计说明书一份（附：《课程设计说明书》样本）1.1.2 设计要求在做设计地的过程中，一定要严格根据法律规范要求去进行，做到每一步设计都可找到相应的法律规范。设计过程中要细心，切不可马虎大意。 给水管与其他管道和建筑结构之间的最小净距表 表 2-1给水管道名称室内地面(mm)地沟壁和其它管道(mm)梁、柱、设备(mm)排水管备注水平净距(mm)垂直净距(mm)引入管 ≥1000≥150在排水管上方横干管≥100≥100≥50 且此处无接头≥500≥150在排水管上方立管管径≥25 <3232～50≥3575～100≥50125～≥60给水管道名称室内地面(mm)地沟壁和其它管道(mm)梁、柱、设备(mm)排水管备注水平净距(mm)垂直净距(mm)1501.2设计原始资料1.2.1 工程概况建筑面积 14100.82㎡，首层层高为 4.2m， 2--5 层为 3.9 m，水箱间及电梯机房层高为 3.9 m，室内外高差 0.45 m。每层均设有卫生间，布置详见平面图。1.2.2给水水源室外给水管网的压力为 0.3MPa，DN200、埋深 1.20m1.2.3 建筑图纸一至五层、水箱间平面图；厕所平面图。2 设计说明2.1 工程概况建筑面积 14100.82㎡，首层层高为 4.2m， 2--5 层为 3.9 m，水箱间及电梯机房层高为 3.9 m，室内外高差 0.45 m。每层均设有卫生间，布置详见平面图。2.2 设计内容建筑室内的给水排水工程设计2.3 设计依据各种法律规范及所学的专业知识2.4 给水系统计算2.4.1 给水方式的选择首先估算该建筑物所需压力，初步确定给水方案，该设计室外管网压力为0.3Ma，初步选择直接供水方案。2.4.2 卫生器具的选择及管道的布置根据 05s1 进行卫生器具的选择，卫生器具选好以后进行管道的布置，根据手册及 p151 页作为参考，确定配水点之间的距离、管道之间的距离...
