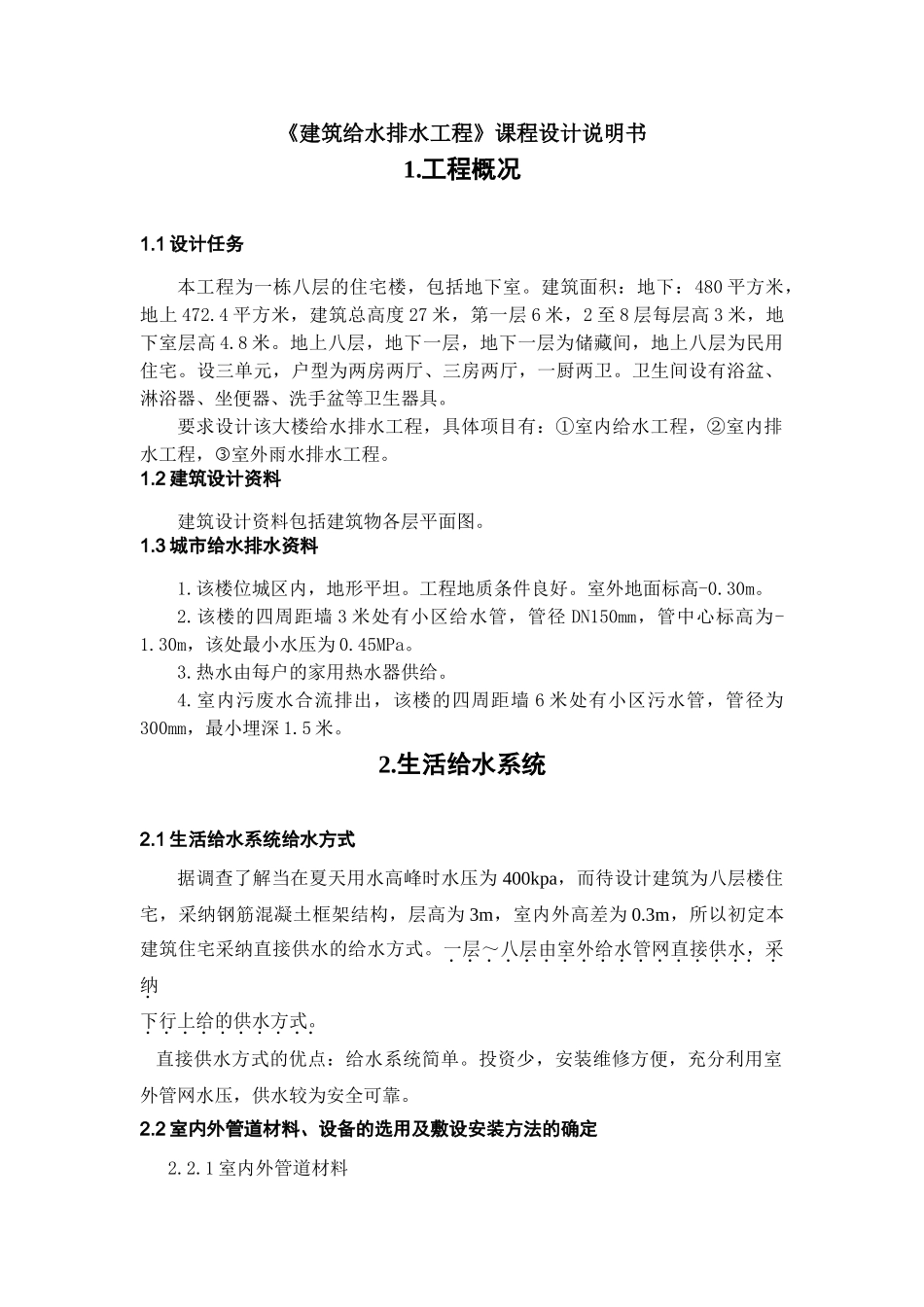

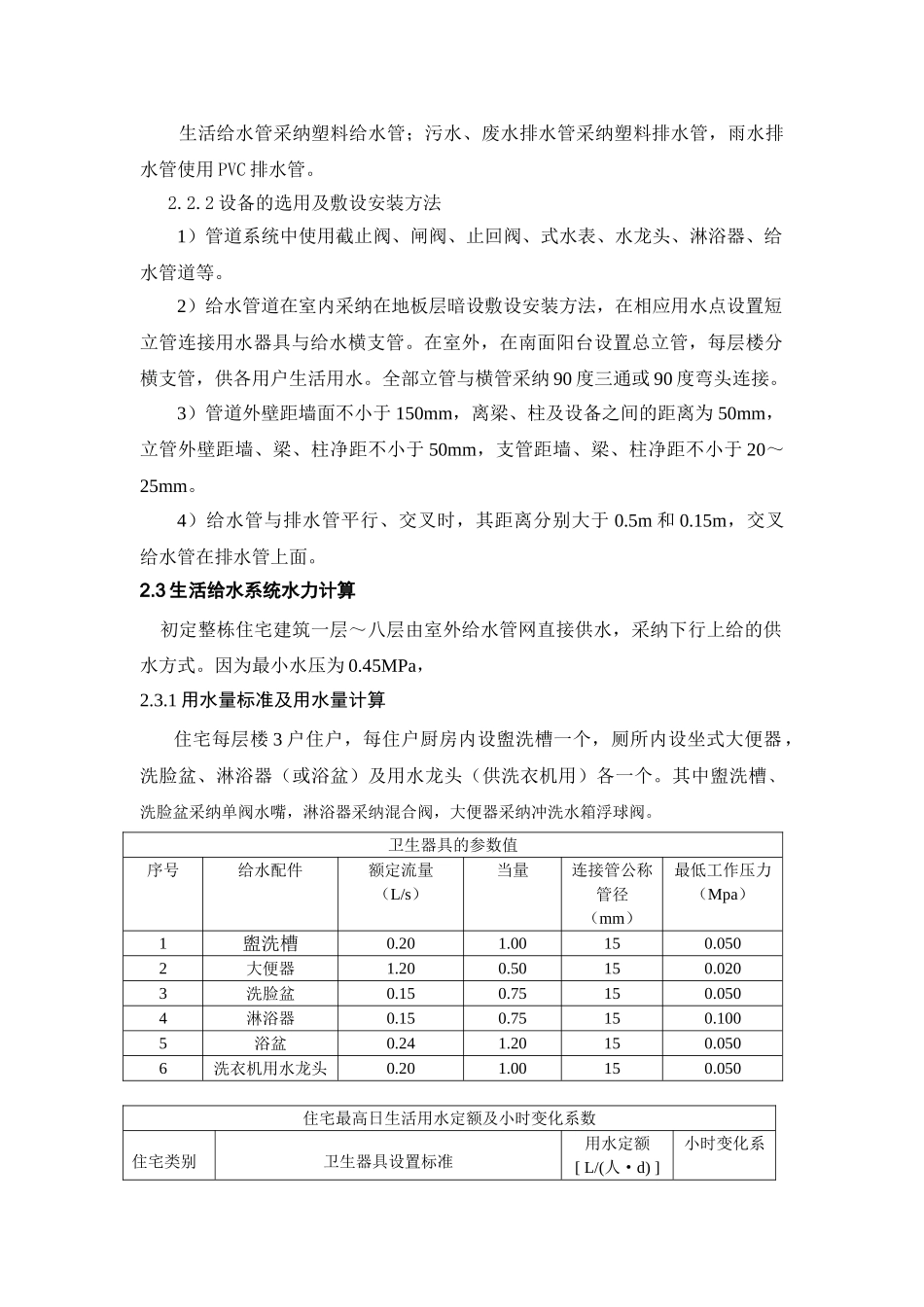

《建筑给水排水工程》课程设计说明书1.工程概况1.1 设计任务本工程为一栋八层的住宅楼，包括地下室。建筑面积：地下：480 平方米，地上 472.4 平方米，建筑总高度 27 米，第一层 6 米，2 至 8 层每层高 3 米，地下室层高 4.8 米。地上八层，地下一层，地下一层为储藏间，地上八层为民用住宅。设三单元，户型为两房两厅、三房两厅，一厨两卫。卫生间设有浴盆、淋浴器、坐便器、洗手盆等卫生器具。要求设计该大楼给水排水工程，具体项目有：①室内给水工程，②室内排水工程，室外雨水排水工程。1.2 建筑设计资料建筑设计资料包括建筑物各层平面图。1.3 城市给水排水资料1.该楼位城区内，地形平坦。工程地质条件良好。室外地面标高-0.30m。2.该楼的四周距墙 3 米处有小区给水管，管径 DN150mm，管中心标高为-1.30m，该处最小水压为 0.45MPa。3.热水由每户的家用热水器供给。4.室内污废水合流排出，该楼的四周距墙 6 米处有小区污水管，管径为300mm，最小埋深 1.5 米。2.生活给水系统2.1 生活给水系统给水方式据调查了解当在夏天用水高峰时水压为 400kpa，而待设计建筑为八层楼住宅，采纳钢筋混凝土框架结构，层高为 3m，室内外高差为 0.3m，所以初定本建筑住宅采纳直接供水的给水方式。一层～八层由室外给水管网直接供水，采纳下行上给的供水方式。 直接供水方式的优点：给水系统简单。投资少，安装维修方便，充分利用室外管网水压，供水较为安全可靠。2.2 室内外管道材料、设备的选用及敷设安装方法的确定 2.2.1 室内外管道材料 生活给水管采纳塑料给水管；污水、废水排水管采纳塑料排水管，雨水排水管使用 PVC 排水管。 2.2.2 设备的选用及敷设安装方法1）管道系统中使用截止阀、闸阀、止回阀、式水表、水龙头、淋浴器、给水管道等。2）给水管道在室内采纳在地板层暗设敷设安装方法，在相应用水点设置短立管连接用水器具与给水横支管。在室外，在南面阳台设置总立管，每层楼分横支管，供各用户生活用水。全部立管与横管采纳 90 度三通或 90 度弯头连接。3）管道外壁距墙面不小于 150mm，离梁、柱及设备之间的距离为 50mm，立管外壁距墙、梁、柱净距不小于 50mm，支管距墙、梁、柱净距不小于 20～25mm。4）给水管与排水管平行、交叉时，其距离分别大于 0.5m 和 0.15m，交叉给水管在排水管上面。2.3 生活给水系统水力计算 初定整栋住宅建筑一层～八层由室外给水管网直接供水，采纳下行上给的供...
