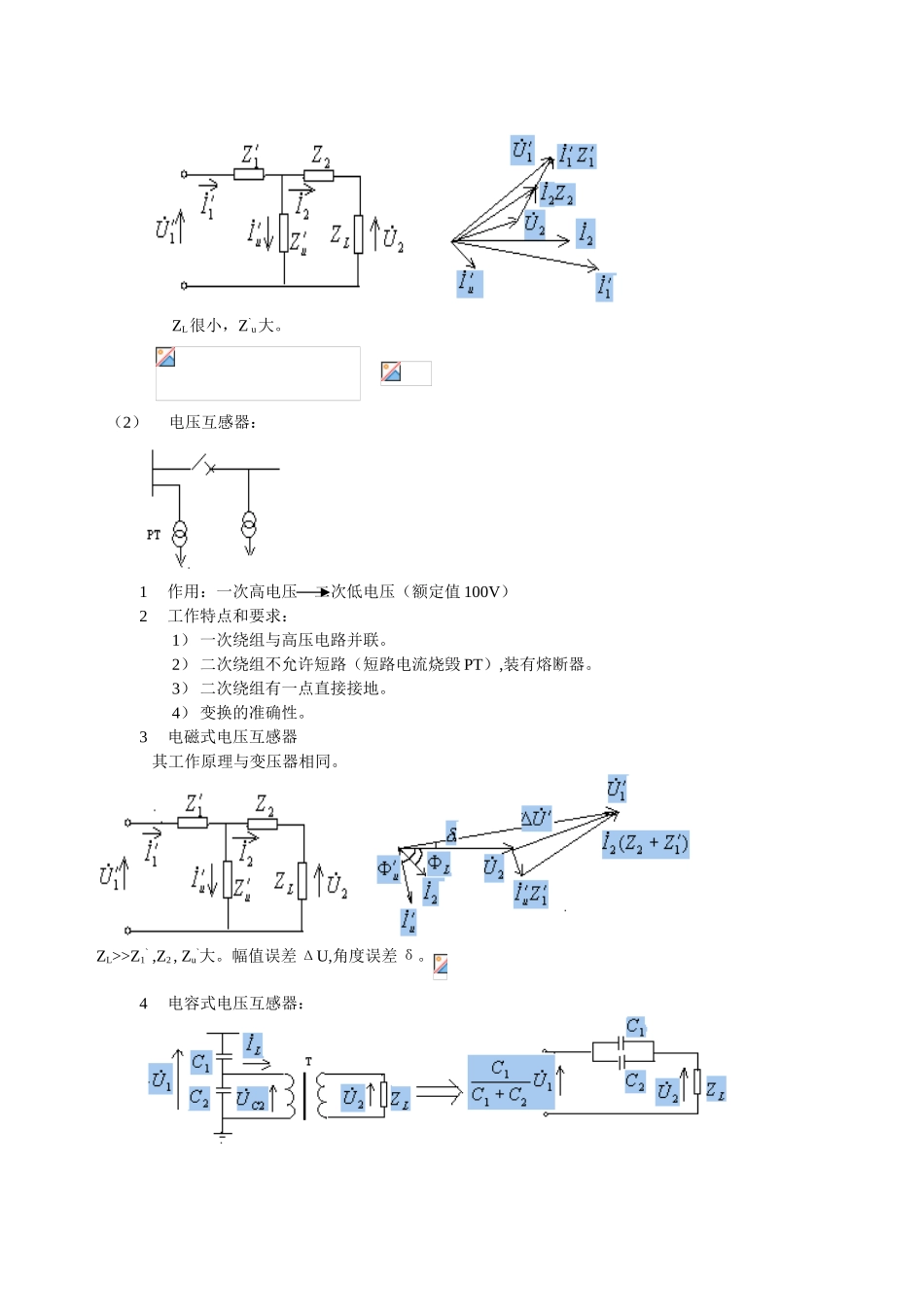

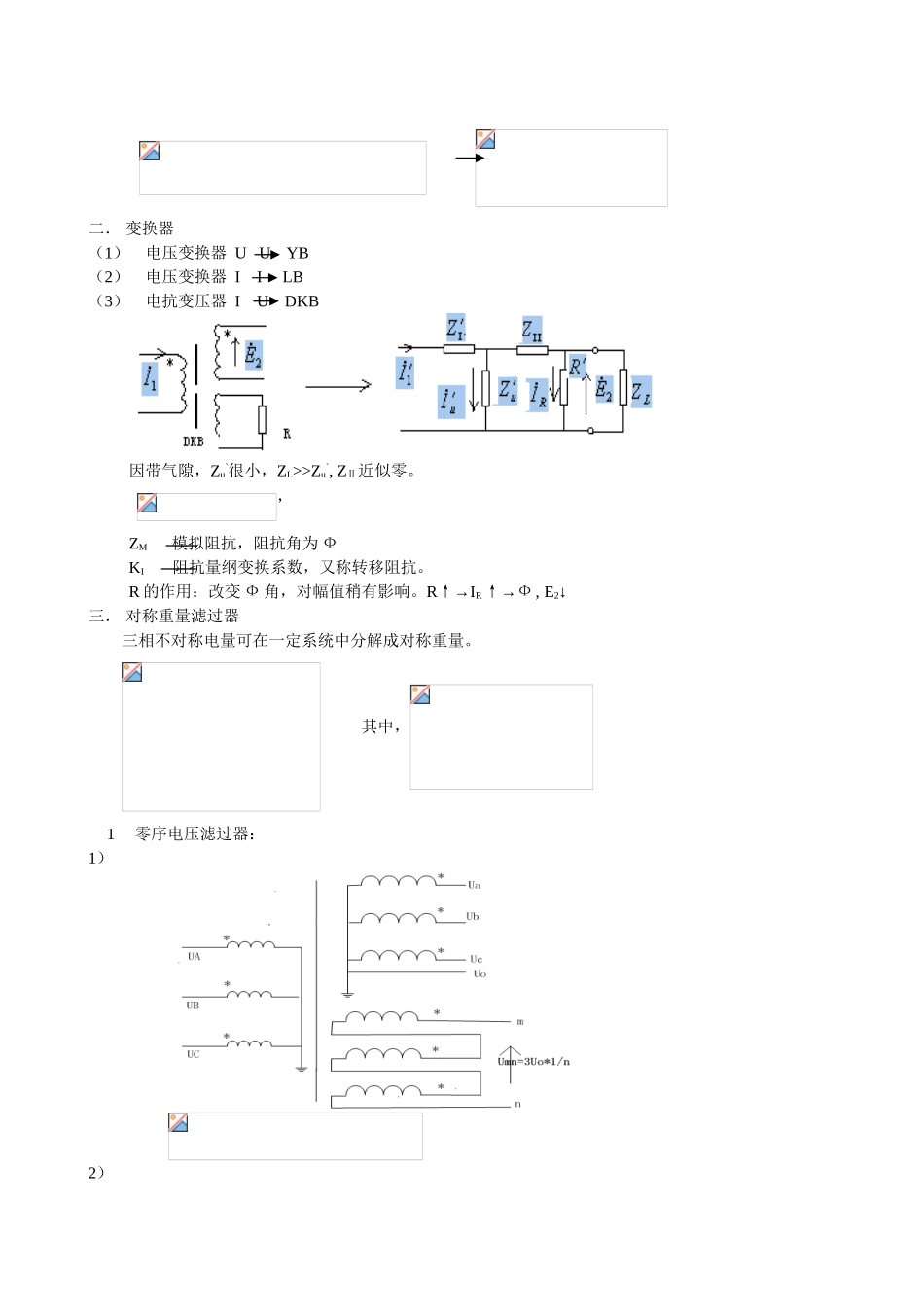

继电保护的基本知识 一． 互感器：（1）电流互感器： 1作用：（一次）大电流→（二次）小电流（额定值为 5A 或 1A）；隔离作用。2工作特点和要求：1） 一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。2） 二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。3） CT 二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。4） 变换的准确性。3极性：“减极性”原则：当同时从一、二次绕组的同极性端子通入相同方向电流时，它们在铁芯中产生磁通的方向相同。当从一次绕组“*”标端通入沟通电时，则在二次侧感应电流从“*”标端流出。从两侧同极性端观察时，，反方向，称为减极性标记。此时铁芯中的合成磁势为，则。这表明，同相位。4误差： 表现在两方面：幅值误差和相位误差。 ZL很小，Z`u大。 （2）电压互感器： 1作用：一次高电压 二次低电压（额定值 100V）2工作特点和要求：1） 一次绕组与高压电路并联。2） 二次绕组不允许短路（短路电流烧毁 PT）,装有熔断器。3） 二次绕组有一点直接接地。4） 变换的准确性。3电磁式电压互感器 其工作原理与变压器相同。 ZL>>Z1` ,Z2 , Zu`大。幅值误差 ΔU,角度误差 δ。4电容式电压互感器： 二． 变换器 （1）电压变换器 U U YB（2）电压变换器 I I LB（3）电抗变压器 I U DKB 因带气隙，Zu`很小，ZL>>Zu`, ZⅡ近似零。， ZM 模拟阻抗，阻抗角为 Ф KI 阻抗量纲变换系数，又称转移阻抗。 R 的作用：改变 Ф 角，对幅值稍有影响。R↑→IR ↑→Ф , E2↓ 三． 对称重量滤过器 三相不对称电量可在一定系统中分解成对称重量。 其中，1零序电压滤过器：1）2） ，K 为电容分压。2零序电流滤过器： 其中，为励磁电流，为不平衡电流。若 CT 型号相同，对称运行时，不平衡电流近似零，三相短路时，Id (因铁芯饱和程度不同)Ibp不为零，它应小于保护定值。3电阻－电容式负序电压滤过器参数：1） 加入零序电压时：因为 所以。2） 加入正序电压时： 3） 通入负序电压时： ，若改变输入的相序（A,C,B），则为正序滤过器。4负序电流滤过器电阻－电感型滤过器图中 C 是作角度误差补偿用的。参数： ; ;.1） 加入零序电流： 2） 加入正序电流： 要使则，即：LB 有角度误差，DKB 的转移阻抗不是纯电抗，故在 LB 副边加一电容，以补偿角误差。3） 加入负序...
