综合办公楼空调系统设计

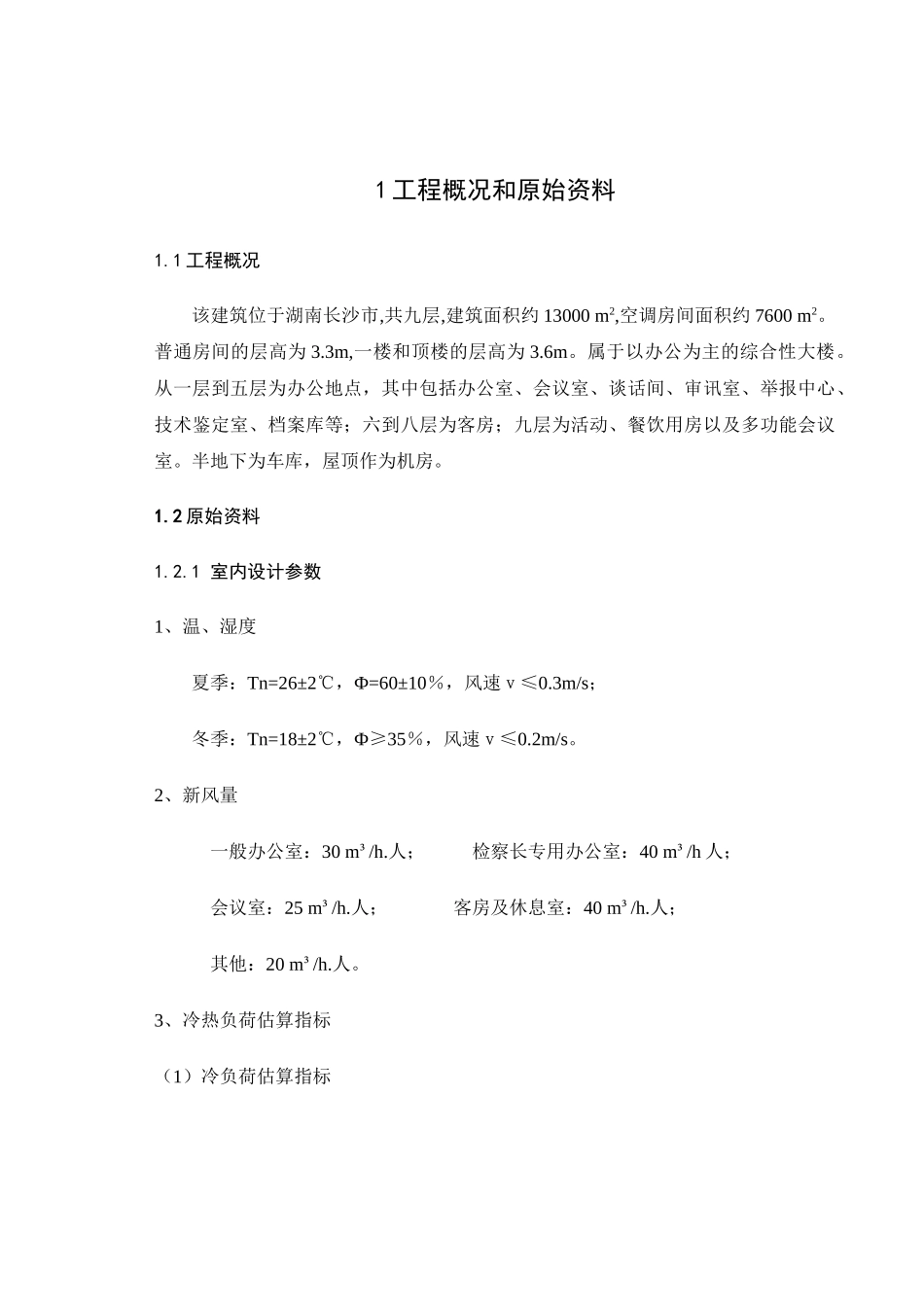

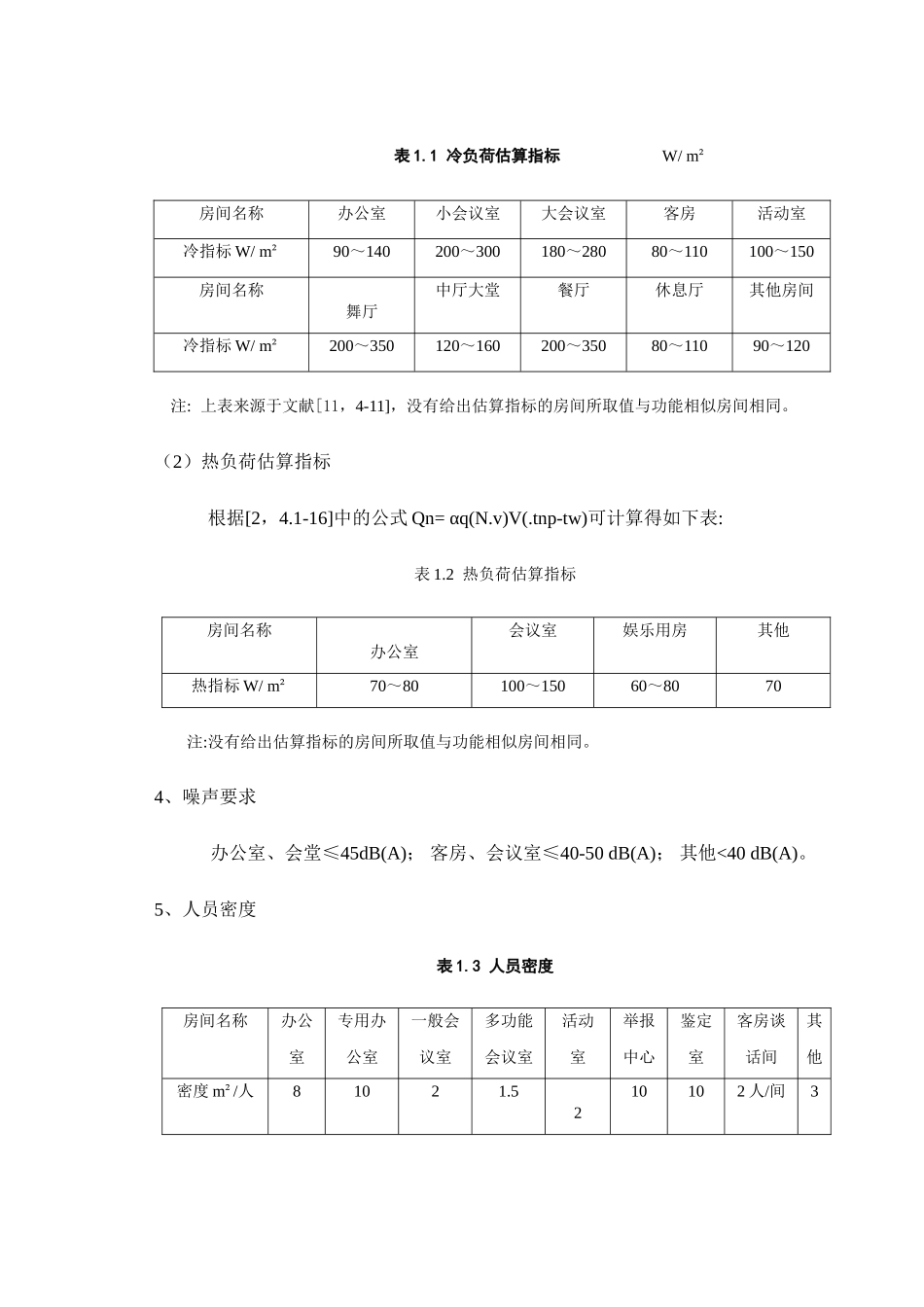

1 工程概况和原始资料1.1 工程概况该建筑位于湖南长沙市,共九层,建筑面积约 13000 m2,空调房间面积约 7600 m2。普通房间的层高为 3.3m,一楼和顶楼的层高为 3.6m。属于以办公为主的综合性大楼。从一层到五层为办公地点，其中包括办公室、会议室、谈话间、审讯室、举报中心、技术鉴定室、档案库等；六到八层为客房；九层为活动、餐饮用房以及多功能会议室。半地下为车库，屋顶作为机房。1.2 原始资料1.2.1 室内设计参数1、温、湿度夏季：Tn=26±2℃，Ф=60±10％，风速ｖ≤0.3m/s；冬季：Tn=18±2℃，Ф≥35％，风速ｖ≤0.2m/s。2、新风量一般办公室：30 m³/h.人； 检察长专用办公室：40 m³/h 人； 会议室：25 m³/h.人； 客房及休息室：40 m³/h.人；其他：20 m³/h.人。3、冷热负荷估算指标（1）冷负荷估算指标 表 1.1 冷负荷估算指标 W/ m²房间名称办公室小会议室大会议室客房活动室冷指标 W/ m²90～140200～300180～28080～110100～150房间名称舞厅中厅大堂餐厅休息厅其他房间冷指标 W/ m²200～350120～160200～35080～11090～120注: 上表来源于文献[11，4-11]，没有给出估算指标的房间所取值与功能相似房间相同。（2）热负荷估算指标根据[2，4.1-16]中的公式 Qn= αq(N.v)V(.tnp-tw)可计算得如下表:表 1.2 热负荷估算指标房间名称办公室会议室娱乐用房其他热指标 W/ m²70～80100～15060～8070注:没有给出估算指标的房间所取值与功能相似房间相同。4、噪声要求办公室、会堂≤45dB(A)； 客房、会议室≤40-50 dB(A)； 其他<40 dB(A)。5、人员密度表 1.3 人员密度房间名称办公室专用办公室一般会议室多功能会议室活动室举报中心鉴定室客房谈话间其他密度 m²/人81021.5210102 人/间36、室内照明办公室、会议室：12W/ m²； 活动室：15W/ m²；客 房、休息室：12W/ m²； 其 他：10W/ m²。1.2.2 室外气象参数由[1，1-3]得长沙地区的主要参数如下：位 置：北纬 28°12ˊ 东经 113°大气压力：夏季为 999.4kpa 冬季为 1019.9 kpa室外温度：夏季为 35.8℃ 冬季为-3℃相对湿度：夏季为 75% 冬季为 81%室外风速：夏季为 2.6m/s 冬季为 2.8m/s主导风向：夏季为 S 冬季为 NW1.2.3 土建资料1.外墙：240mm 砖墙,外抹水泥沙浆,内为白色粉刷,外墙及门的结构尺寸见土建图；2.外窗：白色铝合金窗,白色透明玻璃 5mm,结构尺寸见土建图；3.玻璃幕墙与外窗的材料一致。1.2.4 其他...
