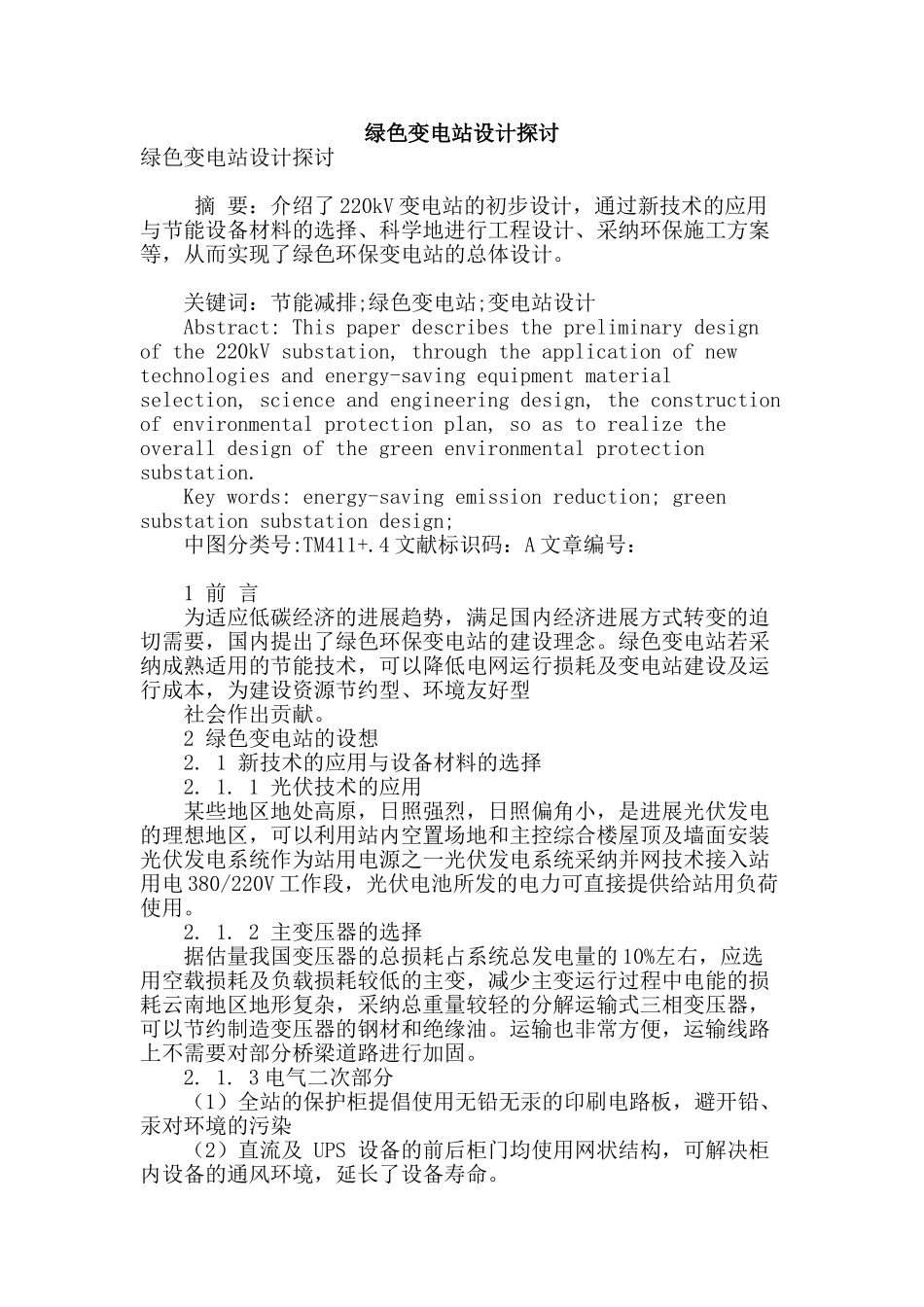

绿色变电站设计探讨绿色变电站设计探讨 摘 要：介绍了 220kV 变电站的初步设计，通过新技术的应用与节能设备材料的选择、科学地进行工程设计、采纳环保施工方案等，从而实现了绿色环保变电站的总体设计。 关键词：节能减排;绿色变电站;变电站设计 Abstract: This paper describes the preliminary design of the 220kV substation, through the application of new technologies and energy-saving equipment material selection, science and engineering design, the construction of environmental protection plan, so as to realize the overall design of the green environmental protection substation. Key words: energy-saving emission reduction; green substation substation design; 中图分类号:TM411+.4 文献标识码：A 文章编号： 1 前 言 为适应低碳经济的进展趋势，满足国内经济进展方式转变的迫切需要，国内提出了绿色环保变电站的建设理念。绿色变电站若采纳成熟适用的节能技术，可以降低电网运行损耗及变电站建设及运行成本，为建设资源节约型、环境友好型 社会作出贡献。 2 绿色变电站的设想 2. 1 新技术的应用与设备材料的选择 2. 1. 1 光伏技术的应用 某些地区地处高原，日照强烈，日照偏角小，是进展光伏发电的理想地区，可以利用站内空置场地和主控综合楼屋顶及墙面安装光伏发电系统作为站用电源之一光伏发电系统采纳并网技术接入站用电 380/220V 工作段，光伏电池所发的电力可直接提供给站用负荷使用。 2. 1. 2 主变压器的选择 据估量我国变压器的总损耗占系统总发电量的 10%左右，应选用空载损耗及负载损耗较低的主变，减少主变运行过程中电能的损耗云南地区地形复杂，采纳总重量较轻的分解运输式三相变压器，可以节约制造变压器的钢材和绝缘油。运输也非常方便，运输线路上不需要对部分桥梁道路进行加固。 2. 1. 3 电气二次部分 （1）全站的保护柜提倡使用无铅无汞的印刷电路板，避开铅、汞对环境的污染 （2）直流及 UPS 设备的前后柜门均使用网状结构，可解决柜内设备的通风环境，延长了设备寿命。 （3）积极进展在线监测技术，推动和实现设备的状态检修是防止重大恶性事故发生、节约成本和降低检修费的重要举措。 （4）二次设备使用年限结束后，提出回收的规定。 （5）蓄电池采纳阀控式密封铅酸蓄电池，具有放电...
