自来水顶管实际施工方案

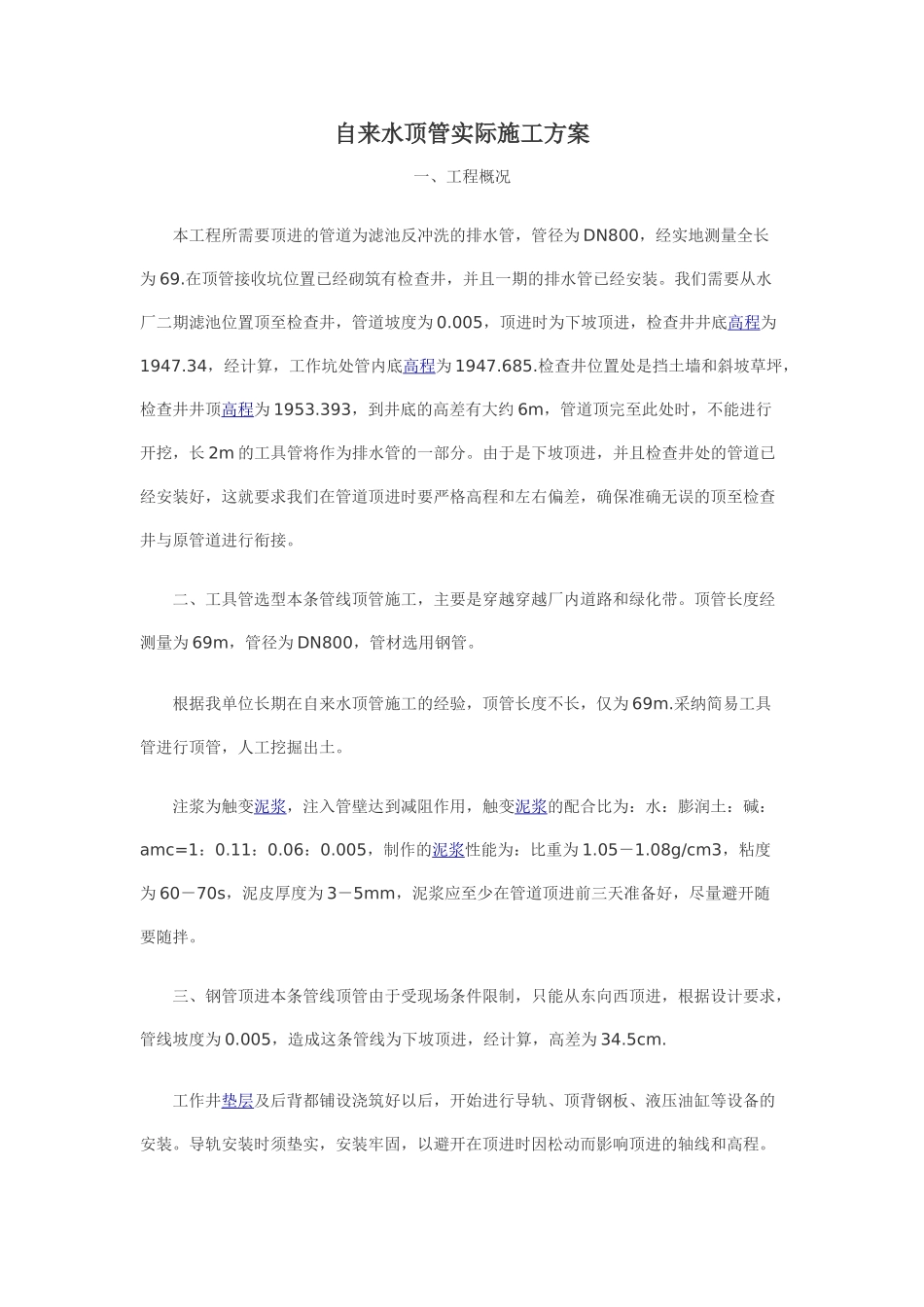

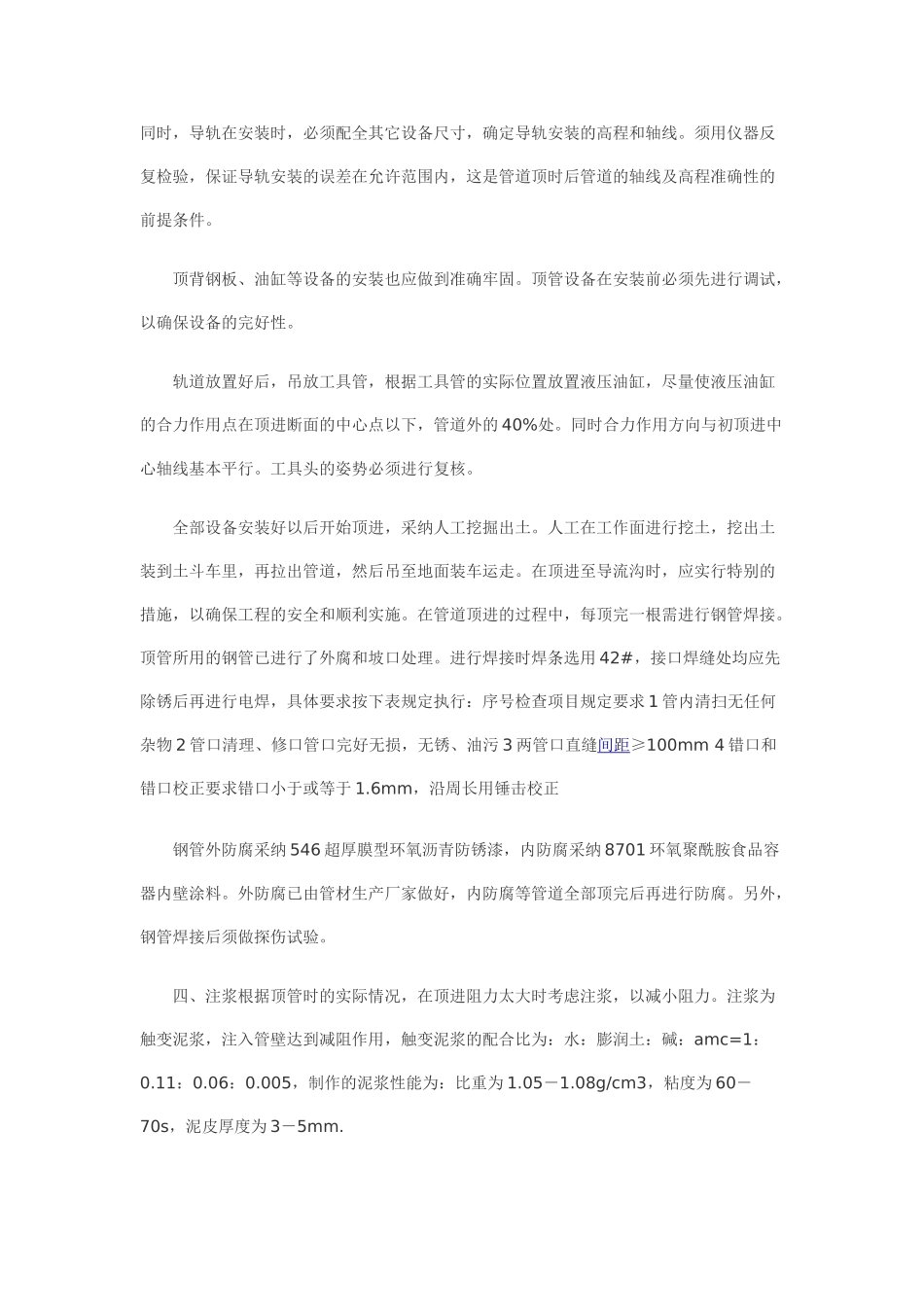

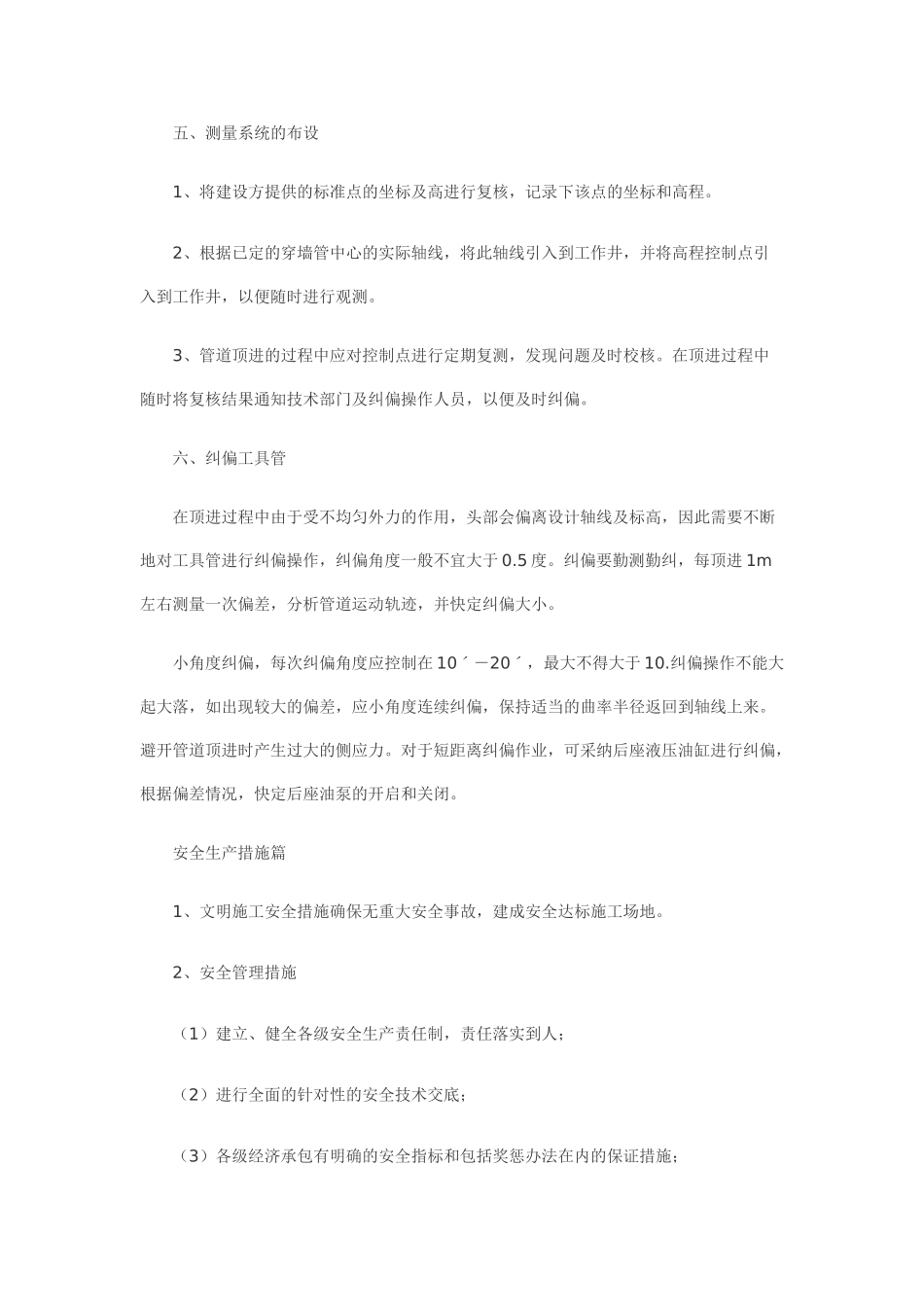

自来水顶管实际施工方案一、工程概况 本工程所需要顶进的管道为滤池反冲洗的排水管，管径为 DN800，经实地测量全长为 69.在顶管接收坑位置已经砌筑有检查井，并且一期的排水管已经安装。我们需要从水厂二期滤池位置顶至检查井，管道坡度为 0.005，顶进时为下坡顶进，检查井井底高程为1947.34，经计算，工作坑处管内底高程为 1947.685.检查井位置处是挡土墙和斜坡草坪，检查井井顶高程为 1953.393，到井底的高差有大约 6m，管道顶完至此处时，不能进行开挖，长 2m 的工具管将作为排水管的一部分。由于是下坡顶进，并且检查井处的管道已经安装好，这就要求我们在管道顶进时要严格高程和左右偏差，确保准确无误的顶至检查井与原管道进行衔接。 二、工具管选型本条管线顶管施工，主要是穿越穿越厂内道路和绿化带。顶管长度经测量为 69m，管径为 DN800，管材选用钢管。 根据我单位长期在自来水顶管施工的经验，顶管长度不长，仅为 69m.采纳简易工具管进行顶管，人工挖掘出土。 注浆为触变泥浆，注入管壁达到减阻作用，触变泥浆的配合比为：水：膨润土：碱：amc=1：0.11：0.06：0.005，制作的泥浆性能为：比重为 1.05－1.08g/cm3，粘度为 60－70s，泥皮厚度为 3－5mm，泥浆应至少在管道顶进前三天准备好，尽量避开随要随拌。 三、钢管顶进本条管线顶管由于受现场条件限制，只能从东向西顶进，根据设计要求，管线坡度为 0.005，造成这条管线为下坡顶进，经计算，高差为 34.5cm. 工作井垫层及后背都铺设浇筑好以后，开始进行导轨、顶背钢板、液压油缸等设备的安装。导轨安装时须垫实，安装牢固，以避开在顶进时因松动而影响顶进的轴线和高程。同时，导轨在安装时，必须配全其它设备尺寸，确定导轨安装的高程和轴线。须用仪器反复检验，保证导轨安装的误差在允许范围内，这是管道顶时后管道的轴线及高程准确性的前提条件。 顶背钢板、油缸等设备的安装也应做到准确牢固。顶管设备在安装前必须先进行调试，以确保设备的完好性。 轨道放置好后，吊放工具管，根据工具管的实际位置放置液压油缸，尽量使液压油缸的合力作用点在顶进断面的中心点以下，管道外的 40%处。同时合力作用方向与初顶进中心轴线基本平行。工具头的姿势必须进行复核。 全部设备安装好以后开始顶进，采纳人工挖掘出土。人工在工作面进行挖土，挖出土装到土斗车里，再拉出管道，然后吊至地面装车运走。在顶进至导流沟时，应实行特别的措施，以确保工程的安全和顺...
