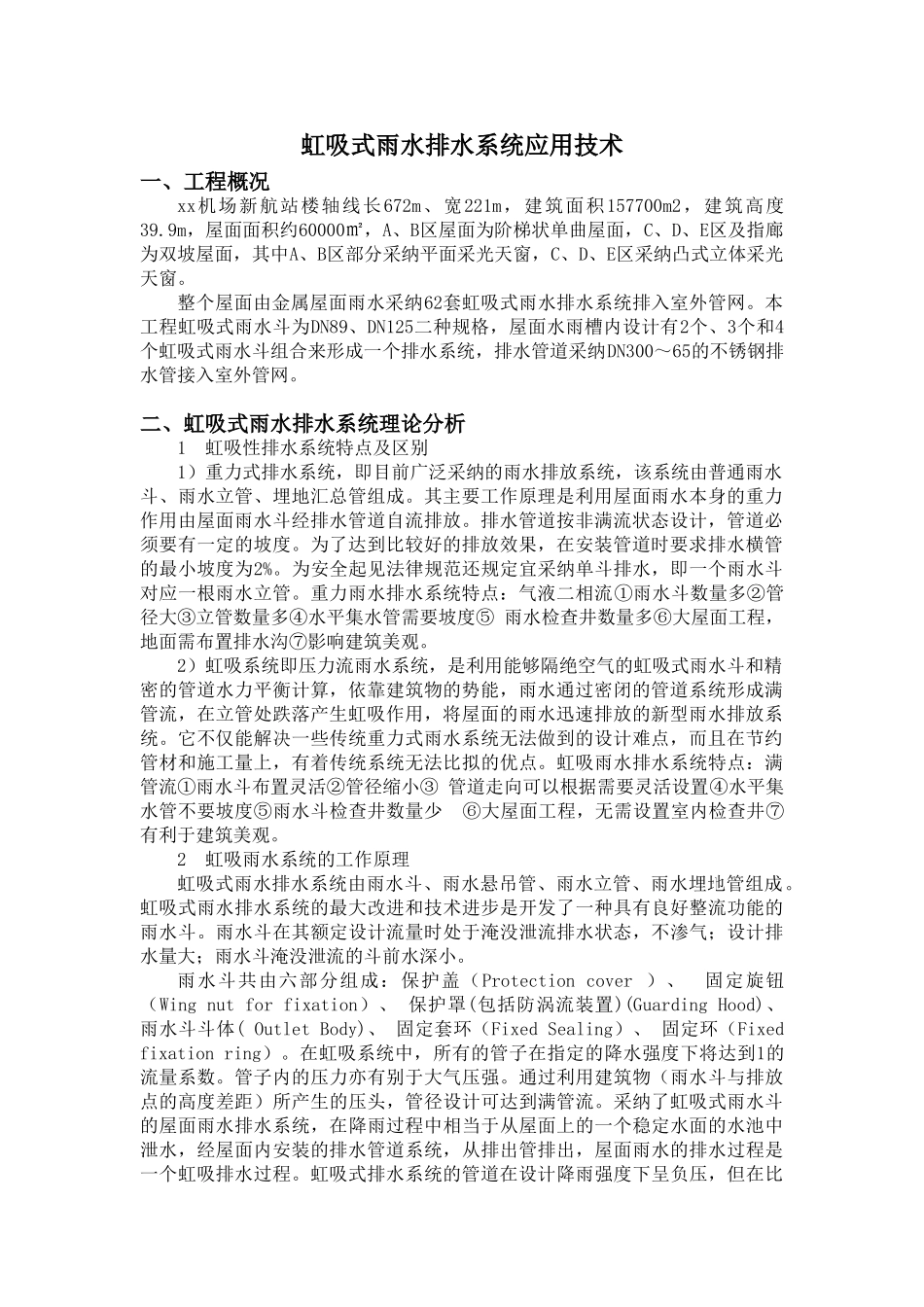

虹吸式雨水排水系统应用技术一、工程概况xx机场新航站楼轴线长672m、宽221m，建筑面积157700m2，建筑高度39.9m，屋面面积约60000㎡，A、B区屋面为阶梯状单曲屋面，C、D、E区及指廊为双坡屋面，其中A、B区部分采纳平面采光天窗，C、D、E区采纳凸式立体采光天窗。整个屋面由金属屋面雨水采纳62套虹吸式雨水排水系统排入室外管网。本工程虹吸式雨水斗为DN89、DN125二种规格，屋面水雨槽内设计有2个、3个和4个虹吸式雨水斗组合来形成一个排水系统，排水管道采纳DN300～65的不锈钢排水管接入室外管网。二、虹吸式雨水排水系统理论分析1 虹吸性排水系统特点及区别1）重力式排水系统，即目前广泛采纳的雨水排放系统，该系统由普通雨水斗、雨水立管、埋地汇总管组成。其主要工作原理是利用屋面雨水本身的重力作用由屋面雨水斗经排水管道自流排放。排水管道按非满流状态设计，管道必须要有一定的坡度。为了达到比较好的排放效果，在安装管道时要求排水横管的最小坡度为2%。为安全起见法律规范还规定宜采纳单斗排水，即一个雨水斗对应一根雨水立管。重力雨水排水系统特点：气液二相流①雨水斗数量多②管径大③立管数量多④水平集水管需要坡度⑤ 雨水检查井数量多⑥大屋面工程，地面需布置排水沟⑦影响建筑美观。2）虹吸系统即压力流雨水系统，是利用能够隔绝空气的虹吸式雨水斗和精密的管道水力平衡计算，依靠建筑物的势能，雨水通过密闭的管道系统形成满管流，在立管处跌落产生虹吸作用，将屋面的雨水迅速排放的新型雨水排放系统。它不仅能解决一些传统重力式雨水系统无法做到的设计难点，而且在节约管材和施工量上，有着传统系统无法比拟的优点。虹吸雨水排水系统特点：满管流①雨水斗布置灵活②管径缩小③ 管道走向可以根据需要灵活设置④水平集水管不要坡度⑤雨水斗检查井数量少 ⑥大屋面工程，无需设置室内检查井⑦有利于建筑美观。2 虹吸雨水系统的工作原理虹吸式雨水排水系统由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成。虹吸式雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。雨水斗共由六部分组成：保护盖（Protection cover ）、 固定旋钮（Wing nut for fixation）、 保护罩(包括防涡流装置)(Guarding Hood)、 雨水斗斗体( Outlet Body)、 固定套环（Fixed Sealing）、 固定环（Fixed fixati...
