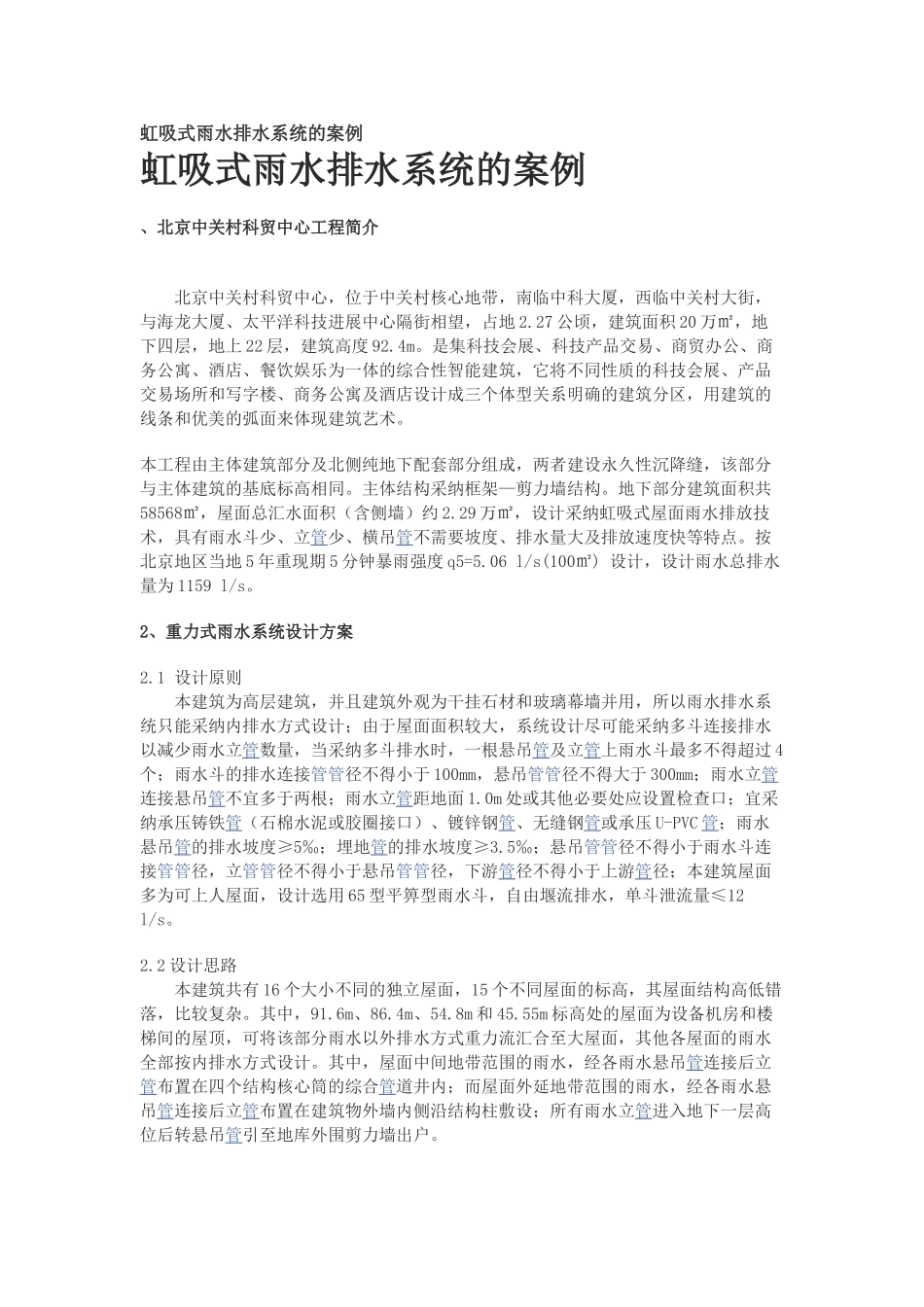

虹吸式雨水排水系统的案例虹吸式雨水排水系统的案例、北京中关村科贸中心工程简介 北京中关村科贸中心，位于中关村核心地带，南临中科大厦，西临中关村大街，与海龙大厦、太平洋科技进展中心隔街相望，占地 2.27 公顷，建筑面积 20 万㎡，地下四层，地上 22 层，建筑高度 92.4m。是集科技会展、科技产品交易、商贸办公、商务公寓、酒店、餐饮娱乐为一体的综合性智能建筑，它将不同性质的科技会展、产品交易场所和写字楼、商务公寓及酒店设计成三个体型关系明确的建筑分区，用建筑的线条和优美的弧面来体现建筑艺术。本工程由主体建筑部分及北侧纯地下配套部分组成，两者建设永久性沉降缝，该部分与主体建筑的基底标高相同。主体结构采纳框架—剪力墙结构。地下部分建筑面积共58568㎡，屋面总汇水面积（含侧墙）约 2.29 万㎡，设计采纳虹吸式屋面雨水排放技术，具有雨水斗少、立管少、横吊管不需要坡度、排水量大及排放速度快等特点。按北京地区当地 5 年重现期 5 分钟暴雨强度 q5=5.06 l/s(100㎡) 设计，设计雨水总排水量为 1159 l/s。2、重力式雨水系统设计方案2.1 设计原则 本建筑为高层建筑，并且建筑外观为干挂石材和玻璃幕墙并用，所以雨水排水系统只能采纳内排水方式设计；由于屋面面积较大，系统设计尽可能采纳多斗连接排水以减少雨水立管数量，当采纳多斗排水时，一根悬吊管及立管上雨水斗最多不得超过 4个；雨水斗的排水连接管管径不得小于 100mm，悬吊管管径不得大于 300mm；雨水立管连接悬吊管不宜多于两根；雨水立管距地面 1.0m 处或其他必要处应设置检查口；宜采纳承压铸铁管（石棉水泥或胶圈接口）、镀锌钢管、无缝钢管或承压 U-PVC 管；雨水悬吊管的排水坡度≥5‰；埋地管的排水坡度≥3.5‰；悬吊管管径不得小于雨水斗连接管管径，立管管径不得小于悬吊管管径，下游管径不得小于上游管径；本建筑屋面多为可上人屋面，设计选用 65 型平箅型雨水斗，自由堰流排水，单斗泄流量≤12 l/s。2.2 设计思路 本建筑共有 16 个大小不同的独立屋面，15 个不同屋面的标高，其屋面结构高低错落，比较复杂。其中，91.6m、86.4m、54.8m 和 45.55m 标高处的屋面为设备机房和楼梯间的屋顶，可将该部分雨水以外排水方式重力流汇合至大屋面，其他各屋面的雨水全部按内排水方式设计。其中，屋面中间地带范围的雨水，经各雨水悬吊管连接后立管布置在四个结构核心筒的综合管道井内；而屋面外延地带范围的雨水，经各...
